怎么设置CAD中的图纸打印比例？

有时候我们图纸已经做好了，但是打印出来之后，比例失调，纸张太大但图纸太小看不清楚啊，或者是不合适放到对应的图框当中。

操作方法

  • 01

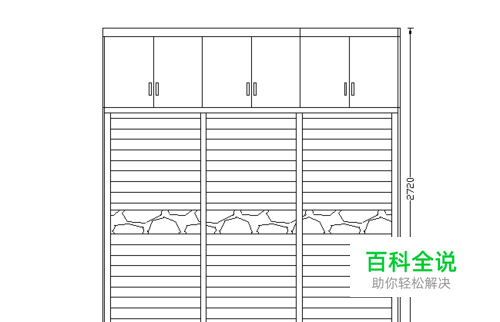

    1.作图时必须要按照测量的实际（1:1）的尺寸作图，还要看清楚cad软件上是设置CM还是MM作为单位，如下图是以MM为单位做的衣柜图纸，作图时就要按照此框架尺寸作图。

  • 02

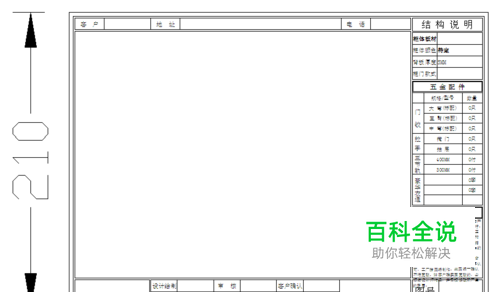

    2.画一个要打印的纸张尺寸（A0、A3还是A4纸），如要打印A4纸（297mm*210mm)大小的图，填上所要填写的信息内容，如客户、地址、图称、图号等等），一般每个公司都有代表自己公司的图框。

  • 03

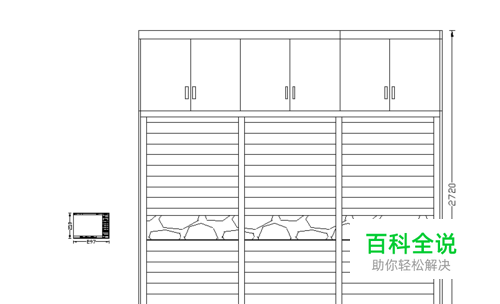

    3.通过设置图框的比例值来控制所打印图纸的比例，根据图纸大小制定适当的比例，现在下图的衣柜就比图框大了数倍。

  • 04

    通过缩放所画的A4图框来缩放比例，用缩放命令（快捷键为：上sc)，然后框选要缩放的A4图框，输入缩放比例值（如20/1），就能够把衣柜外观图放到图框中了。

  • 05

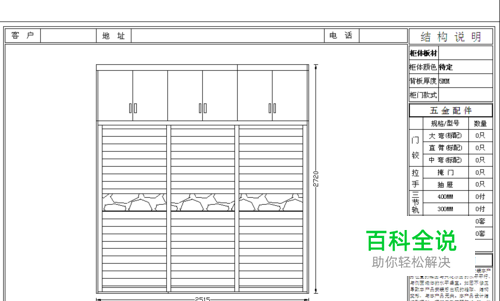

    如下图，这样就完成了，打印前可以点击打印预览看下合不合适。
