SketchUp怎样导出平面、立面和剖面？
作为城市规划、建筑设计人员来讲，用SketchUp怎样导出我们已经设计出来的建筑作品的平立剖面？是我们必须要懂的，那下面我就拿我近期的作品给大家讲一下具体的方法。
操作方法
- 01

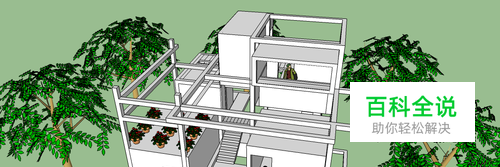

一般我们导二维图的顺序是先平面再立面后剖面，首先打开我们已经做好的SketchUp模型
- 02

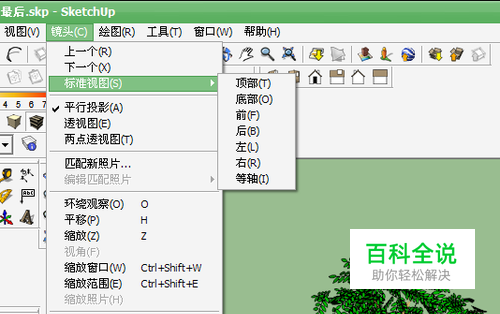

然后再在SketchUp左上角的菜单栏上点击“镜头—标准视图”
- 03

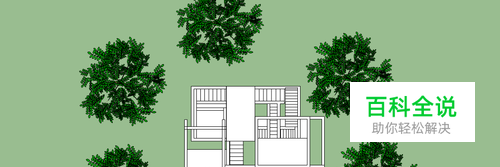

打开标准视图以后我们看到有顶部、前、后、左、右字样，对应于制图上的南、北、东、西立面，然后我们点击顶部，如下图所示即为总平面图（注意须为平行投影镜头下）
- 04

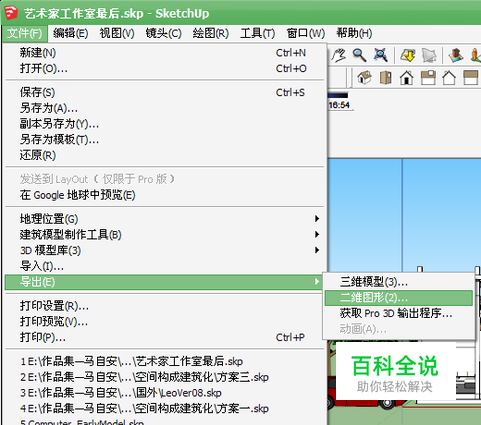

调整相应的页面布局后我们便可导出工作，单击菜单栏上的“文件—导出—二维图形”，我们即可导出总平面图
- 05

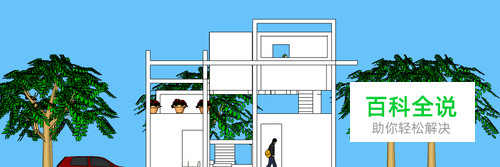

选择“标准视图—前后左右”，重复上面的步骤，分别可以导出各南、北、东、西立面
- 06
接下来我们还需要导出剖面图，先选择SketchUp工具栏上的“截平面”按钮，然后选中剖面工具选择移动工具
- 07

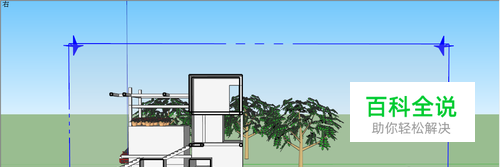

然后放到我们需要剖面位置进行剖切，同样，操作“标准视图—右”，我们就可一看到我们要的剖面，同样进行“文件—导出—二维图形”便可导出该剖面
