怎样用天正建筑绘制异形柱

我们在工作中会遇到异形柱,在天正中怎么将标准异形柱或自定义异形柱准确地绘制出来呢。

标准异形柱的绘制方法

  • 01

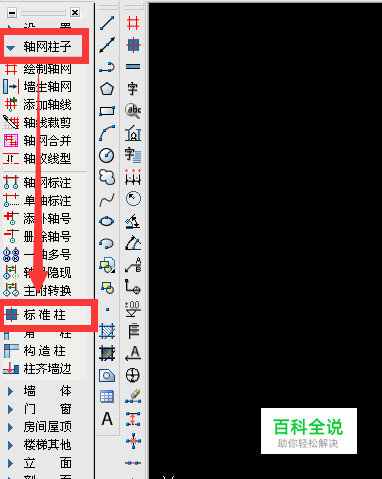

    第一步: 在天正菜单中展开“轴网柱子”,在二级菜单中点击“标准柱”。

  • 02

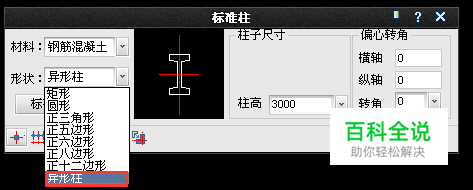

    第二步: 在弹出的“标准柱”对话框中,“形状”一栏选择“异形柱”。

  • 03

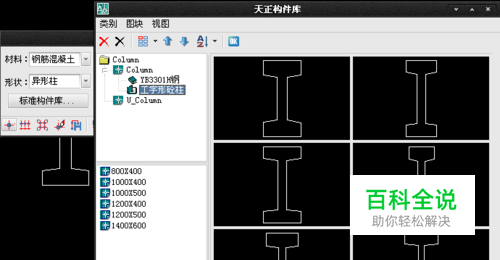

    第三步: 在弹出的“天正构件库”对话框中,选择需要的标准异形柱构件,双击。

  • 04

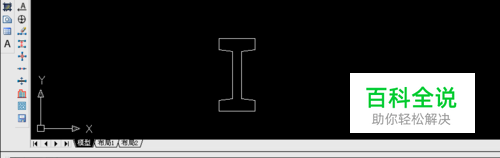

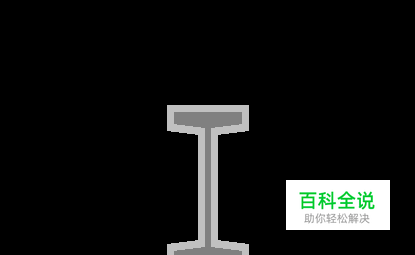

    第四步: 命令行中提示点取位置或其他操作,按提示和需要操作即可。

自定义不规则异形柱的绘制方法

  • 01

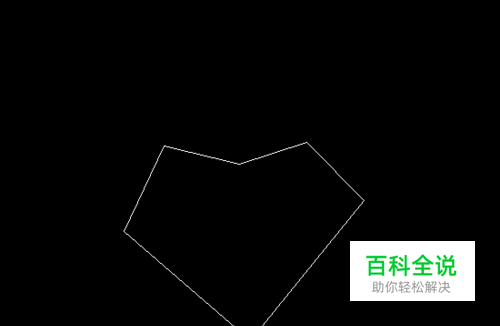

    第一步: 用多段线绘制出自定义不规则异形柱的轮廓,注意多段线要闭合。

  • 02

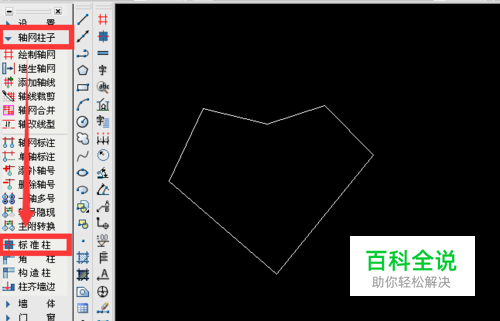

    第二步: 在天正菜单中展开“轴网柱子”,在二级菜单中点击“标准柱”。

  • 03

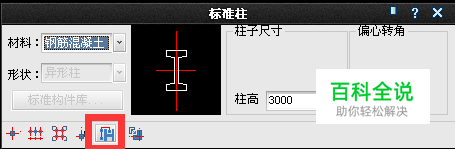

    第三步: 在弹出的“标准柱”对话框中,点击下方的“选择PLine线创建异形柱”。

  • 04

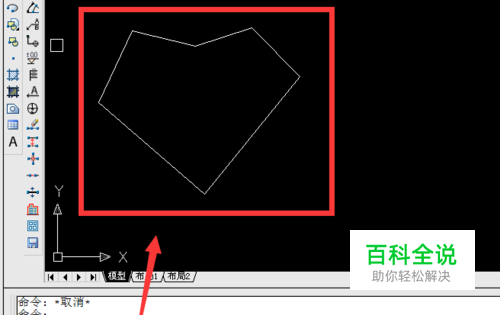

    第四步: 命令行提示“请选择作为柱子的封闭多段线”,选择刚才用多段线绘制的自定义不规则异形柱的轮廓,敲击回车键。

  • 05

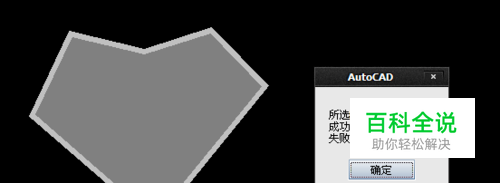

    第五步: 弹出“所选PLine线转化为柱子,x个成功,x个失败”的提示。点击“确定”即可。
