Soildwork 工程图怎么做任意剖视图
本篇教程：Soildwork 工程图怎么做任意剖视图
操作方法
- 01

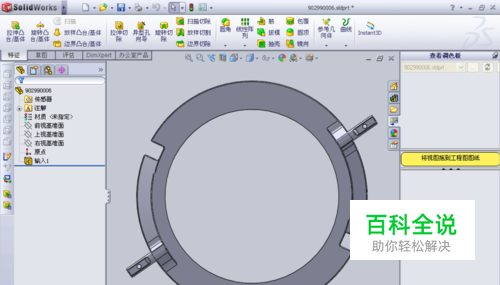

首先绘制或者打开零件图
- 02

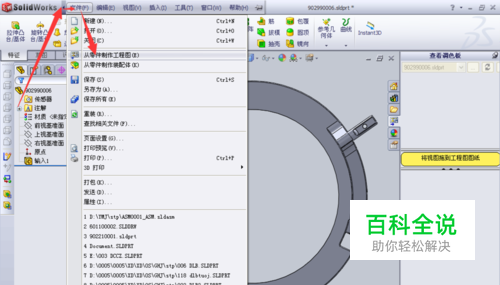

点击Soildwork——文件——从零件制作工程图
- 03

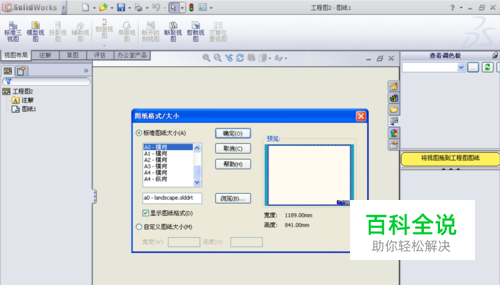

设置图纸格式
- 04

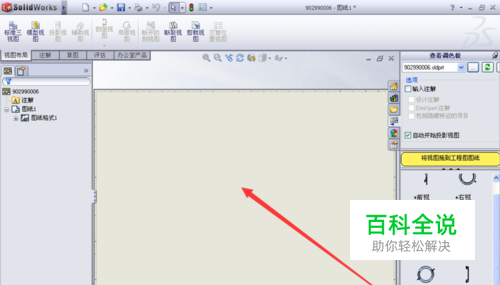

将需要的视图拖到图纸上
- 05

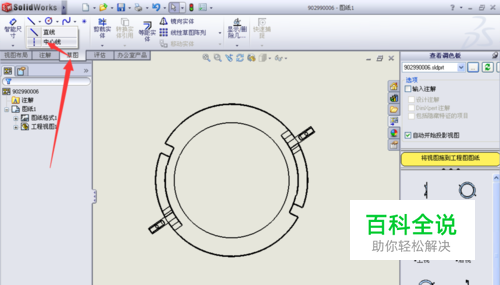

首先需要绘制剖切线，点击草图——中心线
- 06

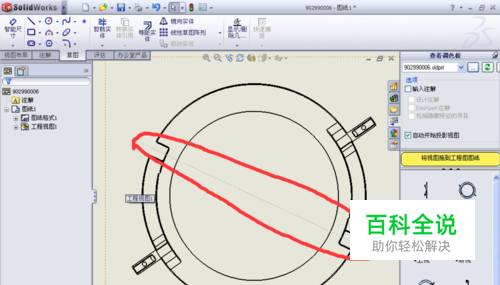

绘制好剖切线
- 07

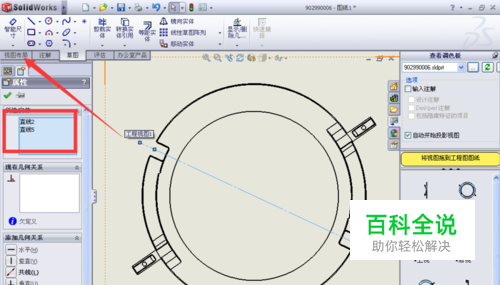

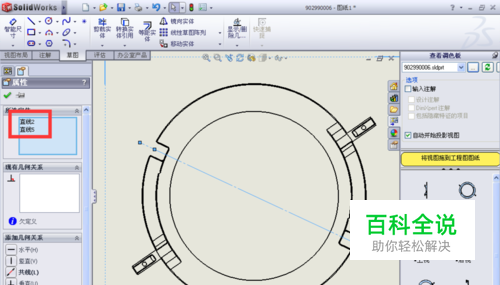

选中剖切线，如果有多段按shift多选
- 08
点击试图布局
- 09

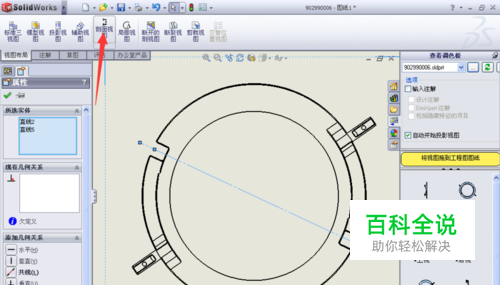

点击剖面视图
- 10

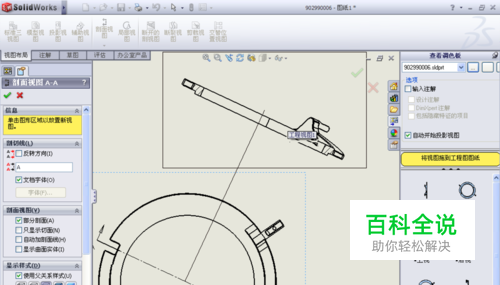

放置视图即可
- 11

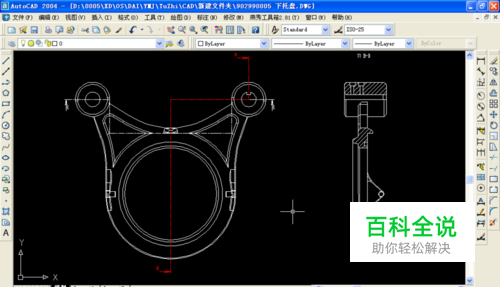

也可以多段剖（如图示的红色剖切线）
