cad如何画指北针

在绘制与地理位置有关的图件时,我们往往需要画出一个指北针来表明方向,当然很多绘图软件都已经自带一些指北针之类的图块,但是硬插进来的图块,往往出现与我们自己的图件格格不入,影响到图件的美观的情况。下面来教大家如何绘制属于自己的指北针。

操作方法

  • 01

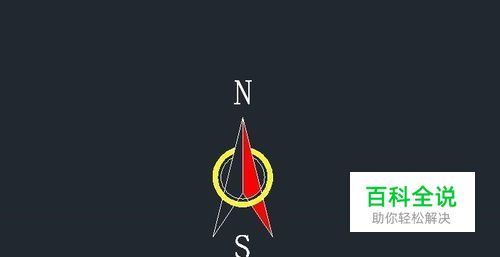

    首先指北针的意义大家都懂,那么绘图时就要突出上北下南,N为北,S是南,这些要素都要体现,图形整体更应呈箭头状,以突出方向,由南到北。比如下图。

  • 02

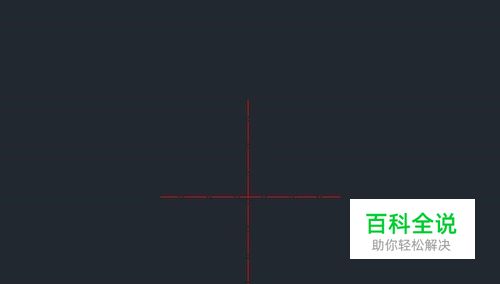

    下面我们来分步绘制自己的指北针,首先绘图前建立坐标平面x,y轴均为点画线,如图所示。

  • 03

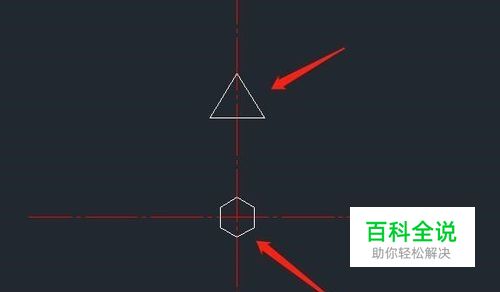

    下面来画“北”和“南“,注意两者的比例与距离一定要合适,如图。个人可以选择自己喜好的图案。

  • 04

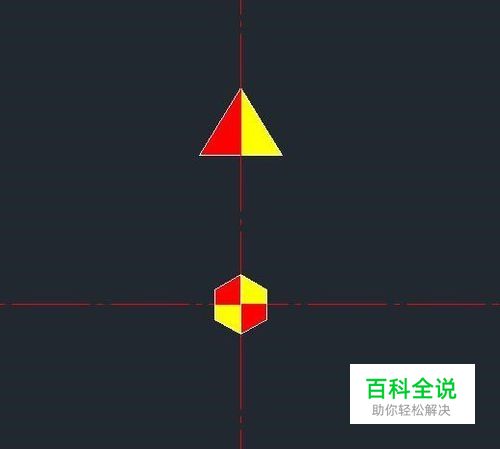

    开始填充,选择自己喜欢的颜色填充,建议只用两种颜色,这样层次分明,也不混乱。

  • 05

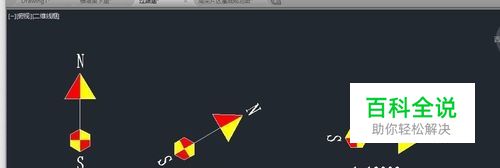

    然后删除点画线,用直线连接“南北”并标注N\S,当然还有绘图比例的标注,这个要视具体情况而定,做完后保存图块,方便下次使用。下面简单示范一下。
