识别色环电阻的阻值
目前，电子产品广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用方便。一个电阻色环由4部分组成[不包括精密电阻]
操作方法
- 01

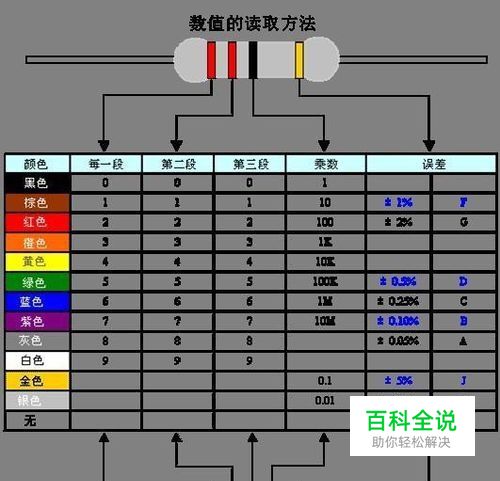

四个色环的电阻其中第一、二环分别代表阻值的前两位数；第三环代表10的幂；第四环代表误差。
- 02
下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆： 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 1 2 3 4 5 6 7 8 9 0 此乃基本功，多复诵，一定要记住！！！！！！！ 大家都记得彩虹的颜色分布吧，一句话，很好记：红橙黄绿蓝靛（diàn）紫，去掉靛，后面添上灰白黑，前面加上棕，对应数字1开始。 从数量级来看，大体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红是千欧级，橙、黄色是十千欧级的；绿是兆欧级、蓝色则是十兆欧级的。这样划分一下也好记忆。所以要先看第三环颜色（倒数第2个颜色），才能准确。 第四环颜色所代表的误差：金色为5％；银色为10％；无色为20％。
举例说明
- 01
四个色环颜色为：黄橙红金 读法：前三颜色对应的数字为432，金为5%，所以阻值为43X10*2=4300=4.3KΩ，误差为5%。
