很多朋友DIY电脑，所有配件到期之后，看到密密麻麻一大堆接线，一阵头大，不知如何下手。主板电源机箱型号那么多，但是为什么有些DIY高手只要配件到手，就算以前没有装过，也能轻轻松松的组装好呢？其实，主板机箱电源上接线和接口都是一个规格的噢。相信自己，你一定可以的。
操作方法
- 01

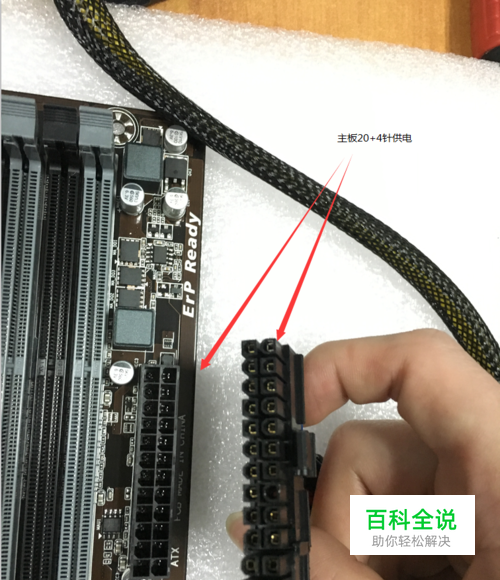

主板的20+4针主板供电接口
- 02

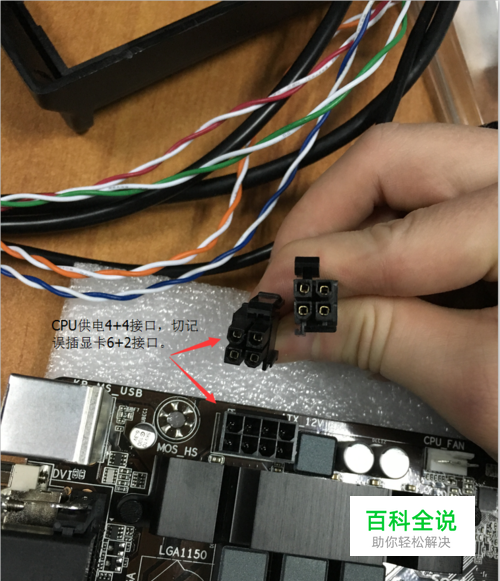

CPU辅助供电4+4，注意事项：千万不要插入显卡的6+2供电。如果主板是8孔CPU辅助供电接口，但是电源只有4PIN供电接线，可以插入主板CPU供电左边4个孔，或者右边4个孔，切记不可插中间4个孔
- 03

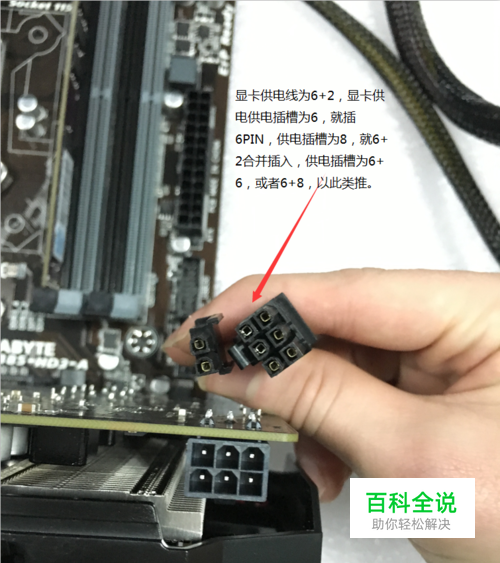

显卡辅助供电线的统一规格是：6pin，或者6+2PIN。根据显卡型号不同，显卡上的供电接口也不一样，有6PIN，8PIN，6+6PIN，6+8PIN，8+8PIN，不管有多少，全部插上即可。 下图的显卡供电接口为6pin，电源上的显卡供电线为6+2pin，插入6pin即可，如果显卡是8PIN，6+2合并插入。
- 04

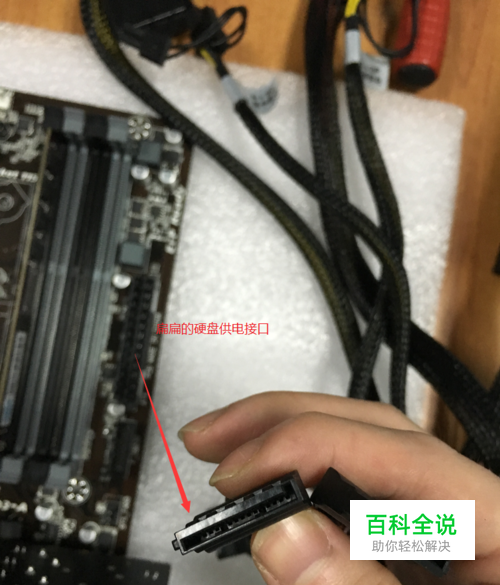

硬盘供电接口，扁扁的。
- 05

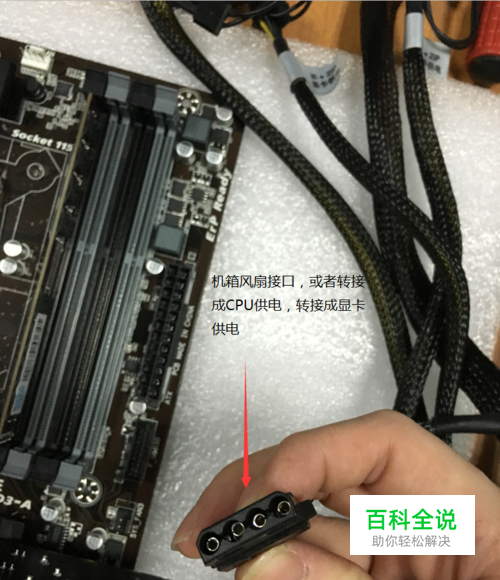

机箱风扇接口，这种大4PIN接线，可以通过转接线，转换成显卡供电线或者CPU供电线
- 06

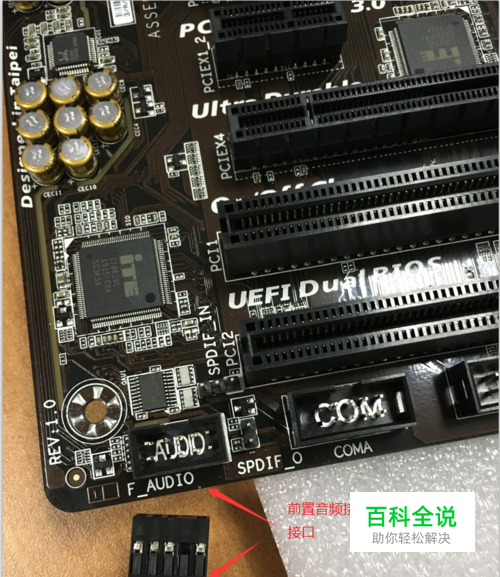

电源和主板的接线就是上面这些。 下面是机箱与主板接线，下图为前置AUDIO音频接线
- 07

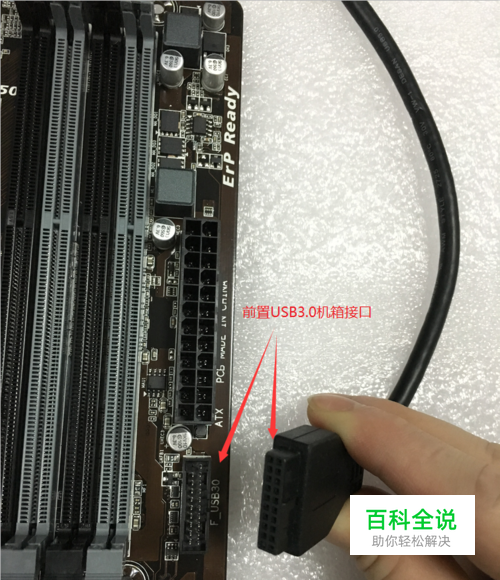

前置USB3.0接线
- 08

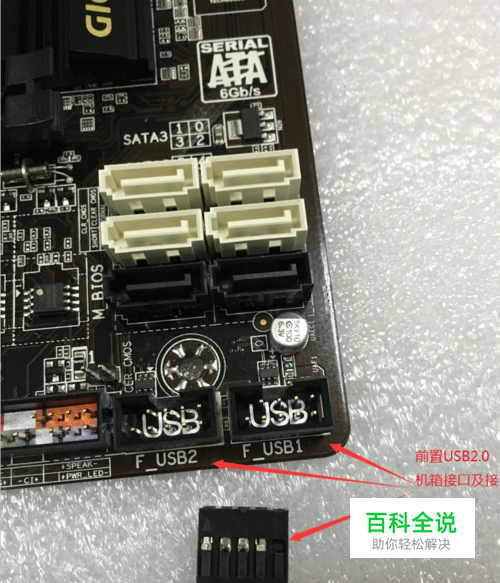

前置USB2.0接线
- 09

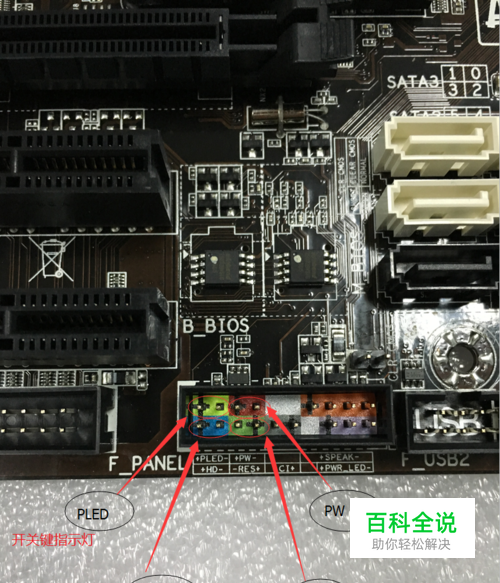

下面是主板上的小跳线，先来一张总图，图中所表示为开关键指示灯，硬盘指示灯，开关键接线，重启键接线
- 10

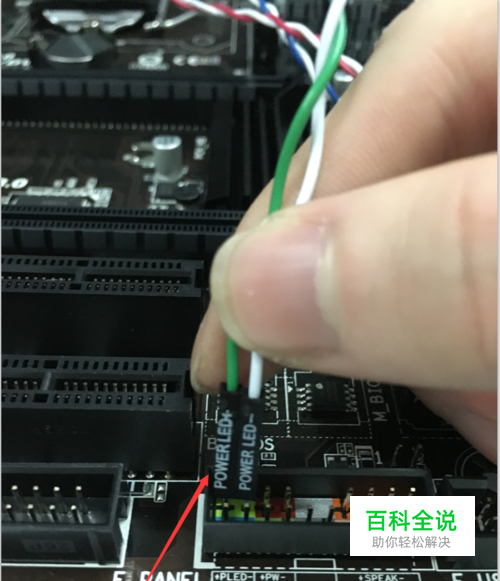

开关键指示灯
- 11

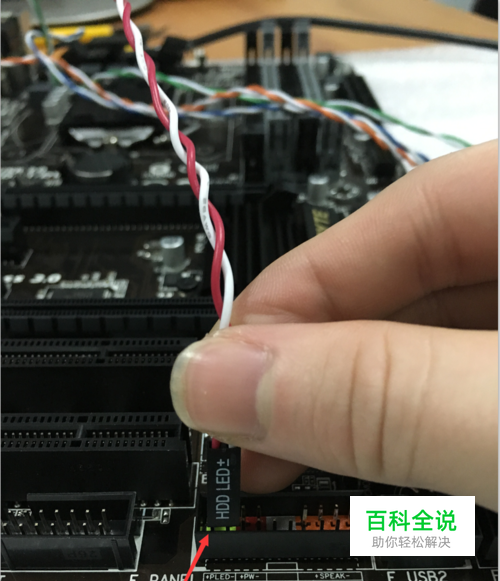

硬盘指示灯
- 12

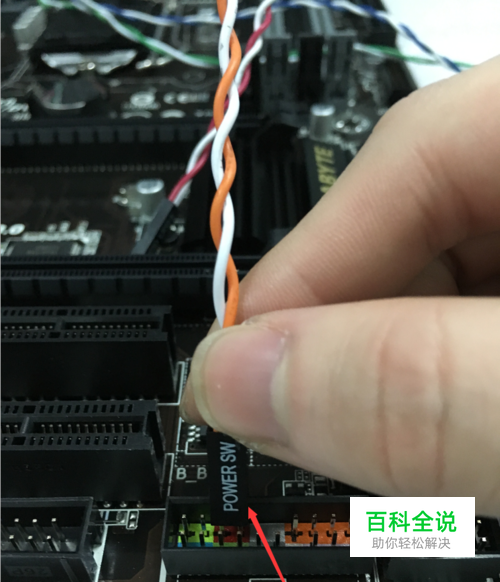

机箱开关键接线
- 13

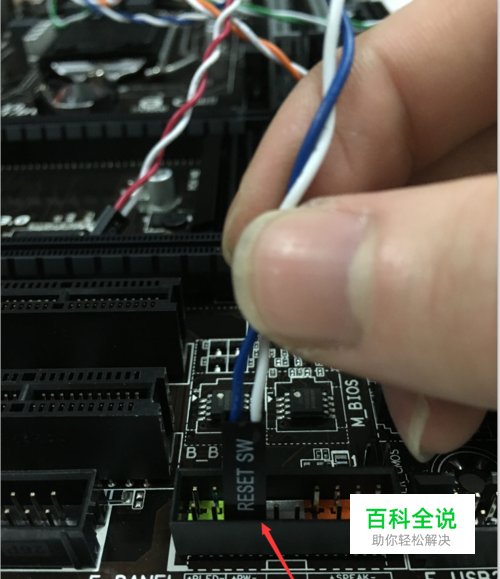

机箱重启键接线
