CAD是在建筑等行业中经常使用的一项软件，主要用在绘制图纸上；在使用CAD绘制建筑图纸的过程中，墙体是最主要的一项内容，只有轴线墙体绘制准确，后续制图才可以避免出错。
下面我们就来看看如何准确绘制墙体并加粗墙体墙线。

操作方法

01

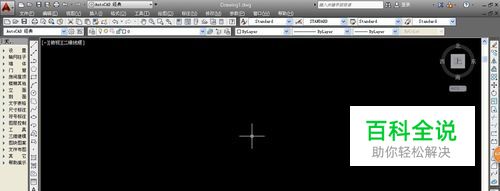

首先，使用天正打开CAD，这样CAD操作页面中，就会在窗口的左侧多出天正的绘图插件，天正和CAD制图配合使用，可以帮助我们快速绘制建筑图纸。
02

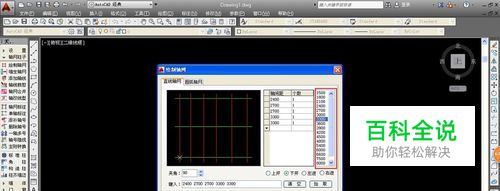

为了准确绘制墙体，我们需要先使用轴线工具进行辅助，选择”轴网柱子——绘制轴线“，系统会自动弹出轴网设置页面，我们需要在窗口中设置好轴网的属性。
03

根据图纸或者具体需要，用户可以随意设置轴线之间的距离以及轴线的上进，下进，左开，右开，设置完成后，点击确定即可输出轴线。
04

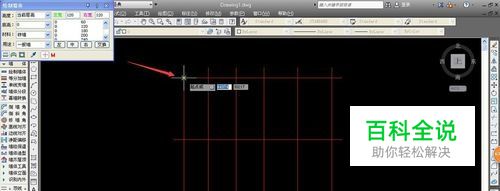

完成设置后，轴网会跟随鼠标移动，移动鼠标确定轴网的位置，单击鼠标左键，即可进行位置的选定，轴线也就绘制完成，随后我们即可依据轴线绘制相应的墙体线条。
05

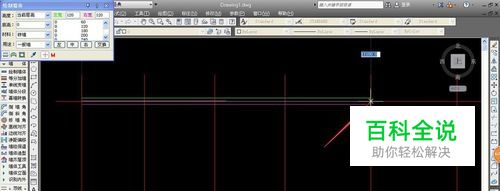

在左侧工具栏中选择”墙体——绘制墙体“，即可进入墙体的绘制阶段，用户可以在弹出的墙体设置栏中，设置墙体的宽度等各种属性信息。一般内墙和外墙是不同的宽度。
06

选定”绘制墙体“工具并设置好墙体属性后，F3开启系统捕捉模式，移动光标接近轴线，系统会自动锁定最近的轴线或者交点，这样用户就能够以轴线为标准，快速准确的绘制墙体。
07

在绘制墙体命令操作和绘制直线类似，第一次点击会确定墙体的起点，随后移动鼠标会出现墙体的提示线条，第二次点击会确定墙体的终点或者转折点，同时输出墙体线条。
08

墙体线条默认为白色双线，双线的距离表示宽度，是建筑平面图中比较重要的线条部分，因此很多时候墙体线条和其他线条会有颜色区分。
09

根据我们绘制的轴线，直接利用绘制墙体命令在合适的位置描绘即可，在绘制墙体时，按下键盘的F8键，能够进行垂直锁定，确保墙体线绝对的水平垂直。
10

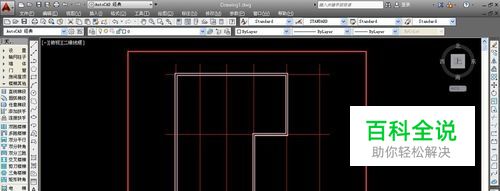

墙体线条为默认粗细的线条，看起来并不突出，而多数建筑图纸中，为了突出墙线和其他线条的区别，会进行墙线的加粗处理，在右下角快捷操作栏中找到”加粗“的按钮，单击开启。
11

CAD制图的加粗命令，只会对墙线生效，系统会自动锁定所有的墙线进行加粗处理，使墙线更加明显和突出。
