CAD明细表生成有什么技巧?

在绘制机械CAD图纸的时候,传统的明细表编辑方式往往费时费力,因为我们需要手动绘制表格填写数据,而且当我们需要再次编辑时,数据查找很麻烦。

CAD机械软件的明细表功能可以根据已标注好的序号快速的生成明细表,而且明细表采用了新实体技术,支持我们通过双击进行编辑。这样就提高了我们的绘图效率,使得明细表的编辑工作变得简单、方便,下面请看我们的CAD教程。

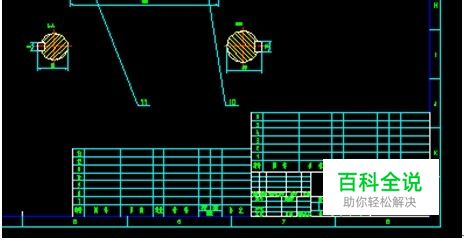

CAD机械软件的明细表功能可以很方便实现调用,当我们把图纸中的序号编辑好后,可以直接在菜单中点击生成。在生成明细表时,我们可以通过鼠标来控制明细表的高度,也可以通过在命令行中输入行数来控制明细表的高度(如图1)。

图1

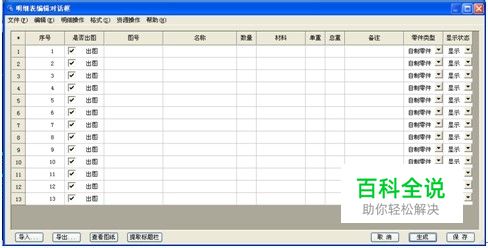

由于CAD机械软件采用了新实体技术,在对明细表进行编辑的时候我们可以直接双击表头,软件会弹出明细表编辑对话框。这时当我们在填写明细表的时候,不需要在绘图区使用文字命令来填写,直接在明细表对话框中进行输入就可以了(如图2)。

图2

在填写明细表的时候,我们还可以通过【ctrl】+鼠标左键来调取词句库,这样对于一些常用的词汇我们就不需要反复的输入,直接在词句库中添加就可以了(图3)。

图3

此外,明细表可以自动统计零件的重量,还可根据零件的数量以及单重计算出零件的总重,把总重直接添加到标题栏中。

由于CAD机械软件具备了明细表生成的功能,所以一些原本需要手工完成的工作变得简单化了,感兴趣的朋友可以尝试一下此功能。
