怎样把cad图形插入word文档中【百科全说】

CAD软件是绘制各种工程图的高手，其优秀的绘图能力使得其在工厂、建筑单位等地方得到广泛的应用，其不但可以绘制二维的平面图，还可以绘制非常有品味、有格调的三维效果图，现在销售的商品房、写字楼、宾馆饭店的效果图几乎都用到了CAD软件。那么能不能强强联手，把在CAD中所绘制的图形文件插入到Word文档中呢？答案是肯定的，下面介绍三种方法供大家参考。

操作方法

01

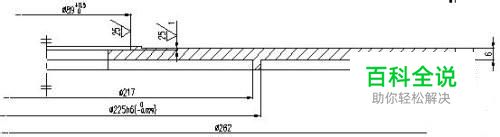

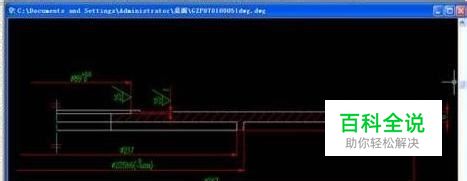

第一种：利用键盘上的“print screen sysrq”来抓取cad图，再通过系统自带的画图软件做进一步的修剪，去掉cad剪贴图中多余的部分，这项工作为了是能使图片在word文件中显示的足够的清晰。
02

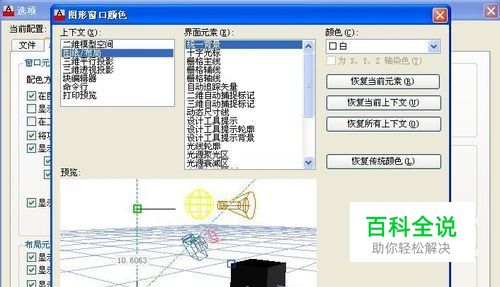

做到这里，工作基本上已经完成了，但是在先前还疏漏了一个地方，就是应当在cad中将它的背景色“黑色”调成“白色”，通过点击autocad中的“工具”菜单中的“选项”，打开“显示”卡，改之。为了显示的更加清晰，将cad图中的标注线也更换成黑色，不然打印出的效果很淡，标注数字可以不按标准制图中的规定，适当的大一些，从而使得最终的插入图片清晰。
03

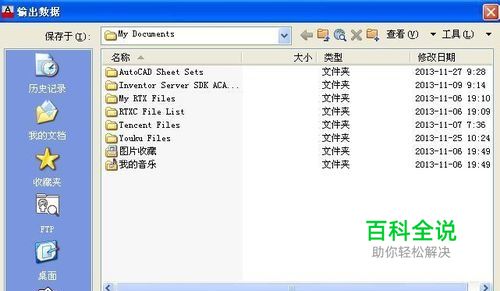

第二种：就是利用Autocad中的“文件”菜单的“输出”命令，通过改变文件的后缀类型，从而保存图片的格式为wmf或bmp，再导入到word文件中。同样地，在做保存时候，也要将cad中的背景改为白色。
04

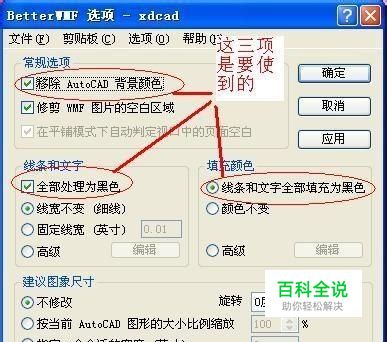

第三种：就是通过第三方软件来达到。比如BetterWMF 汉化版，它是一款可以将 AutoCAD中的DWG图形拷贝到Word中的软件。它的独特之处是在拷贝时可以自动去除那令人烦恼的黑色背景并具有自动修剪图形的空白边缘、自动填充颜色、自动将DWG格式的图形文件转变为WMF图像格式的功能，另外它还能对图形进行缩放、旋转，并能根据使用者的需要对线条的宽度和颜色进行设置。该软件所支持的AutoCAD版本：R14，2000，2000i，2002，2004。搜索下载：BetterWMF 安装完成后，打开程序，设置一下，点击确定后，它便以最小化的形式出现在window的任务栏中，当我们在Autocad中执行复制动作时，便会出现了“剪贴板中的数据已被BetterWMF修改(大小：9.33”*2.55”)”的提示字样。此时，到word文件中通过粘贴，实现了cad图的插入。
