cad如何保存块和插入块
CAD中保存块的方式有两种，一种是输入命令"B"保存为临时块，另一种方式是输入命令"W"保存为永久块，而插入块的方式都是输入命令"I"；
操作方法
- 01

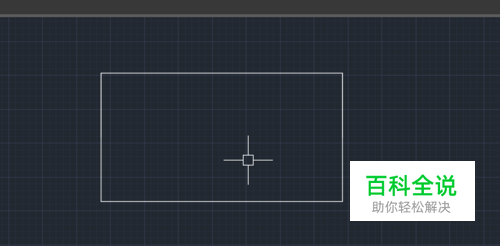

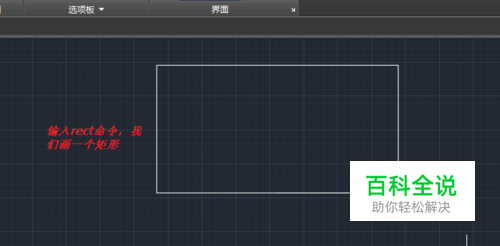

我们首先输入"rect"命令，在绘图窗口里画一个矩形，如图所示；
- 02

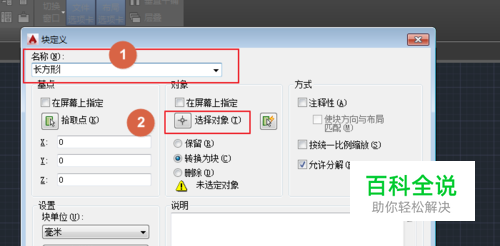

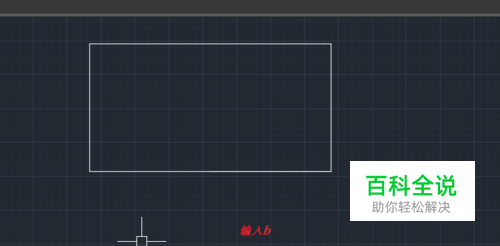

然后我们输入命令"B",给块取一个名字叫"长方形"，再点击选择对象，如图所示；
- 03

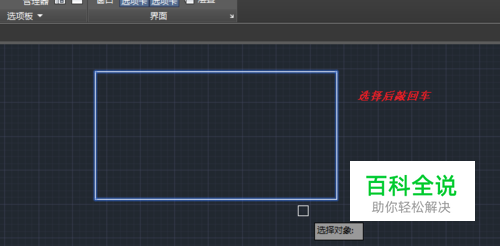

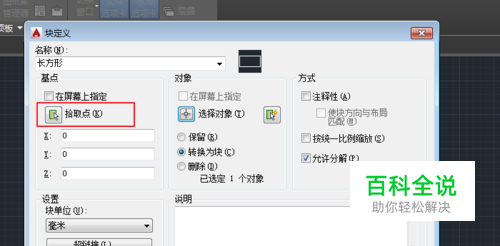

我们选择好矩形之后敲回车键，在"块定义"窗口里，点击"拾取点"，如图所示；
- 04

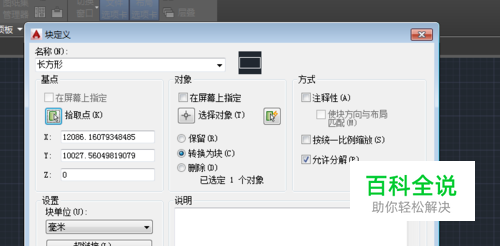

这个拾取点就是插入块时的切入点，这里我们选择矩形左边的中点，回到窗口我们点确定，如图所示；
- 05

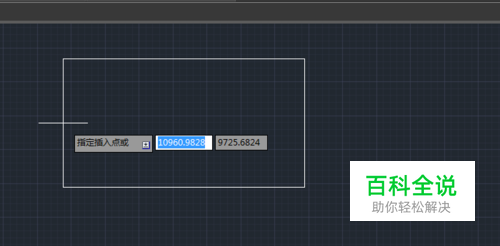

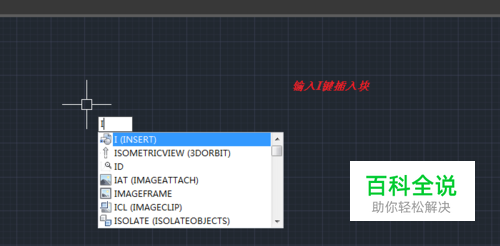

插入块，我们可以输入命令"I",点击确定即可插入，如图所示；
- 06

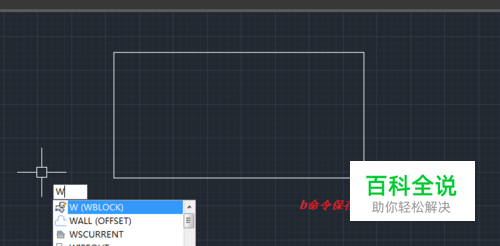

命令"B"保存的是临时块，而要把元素保存为永久块可以输入命令"W"，如图所示；
- 07
我们仍然是选择对象，选择拾取点，然后就能保存我们的对象了，这次会有一个保存路径，如图所示；
