机械制图箱体零件的三维建模绘制

2024-04-10 23:03:33

机械制图箱体零件的三维建模绘制，本文采用的软件是UG，其他工业三维制图软件也可作参考，内容比较简单，需要掌握基础绘图，适合初学者观看。

操作方法

01

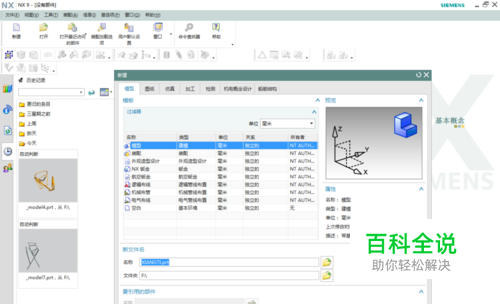

新建一个文件，注意UG文件的命名必须是英文，不能含有中文字符，包括存放的文件夹也不能含有中文字符。
02

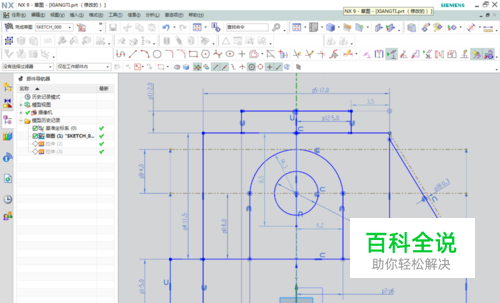

在“插入”里选择“在任务环境中绘制草图”，然后选择一个基准平面绘制图2的草图。
03

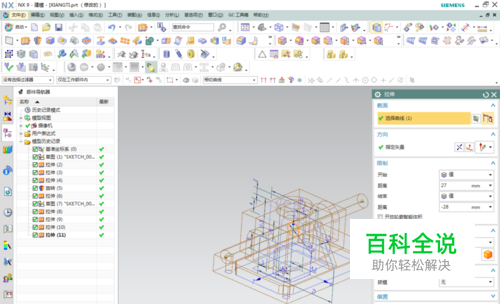

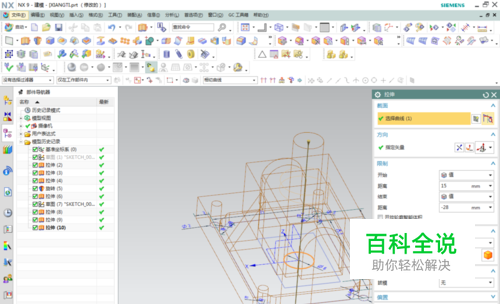

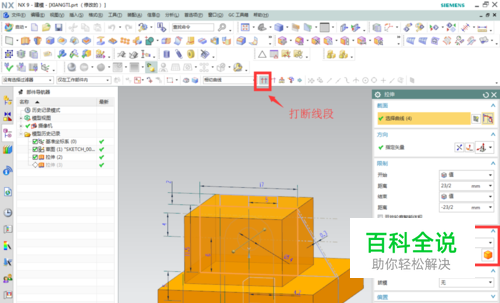

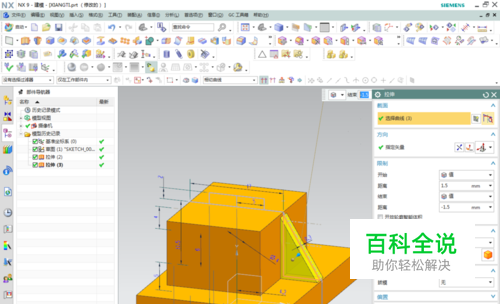

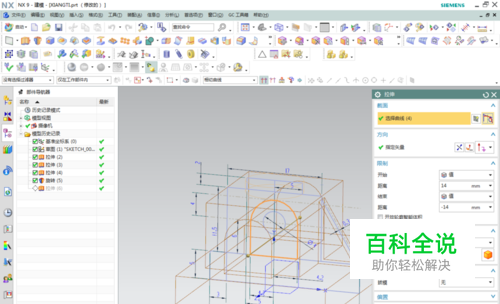

使用“拉伸”命令相继拉伸图中所示的三个图形，拉伸参数详见图片。注意在选择拉伸曲线时，将“在相交处停止”这个命令激活，即可选择一条直线的部分线段，将布尔运算选择求和，并选择之前拉伸的实体，就能实现2个实体合并成一个实体。
04

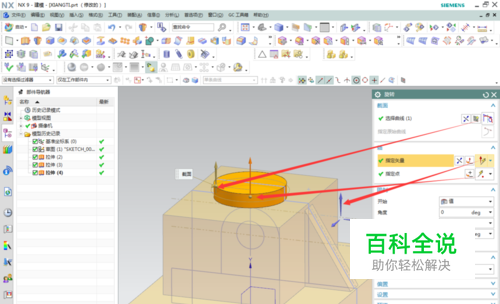

使用旋转命令绘制如图所示的图形，并将布尔改成求和，选择之前拉伸的实体合并。
05

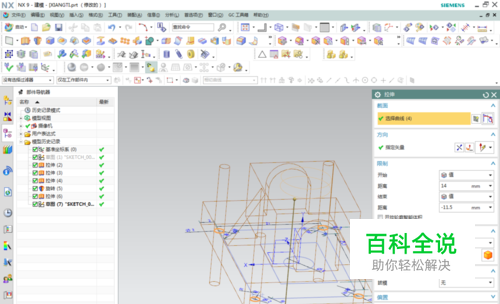

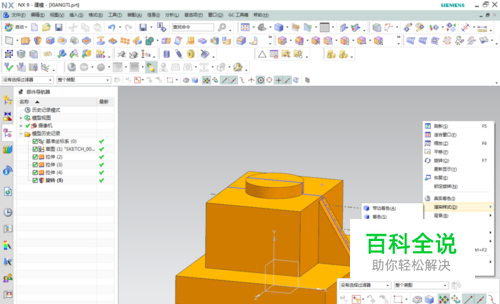

点击鼠标右键，在弹出的菜单栏里选择图示的静态线框，可将图纸改成线框显示，选择之前的草图继续拉伸，然后再用右键将图形显示改回带边着色。
06

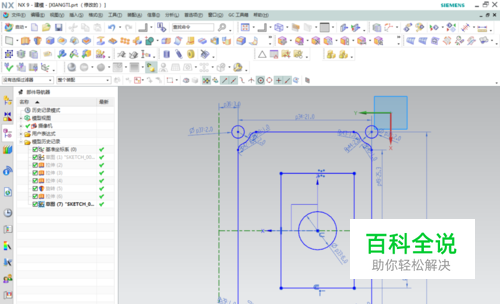

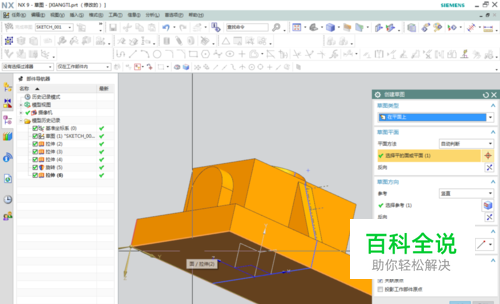

再次步骤2的草图命令，选择实体的底部平面为基准，绘制图2的草图。
07

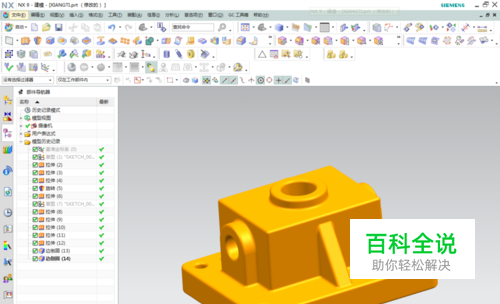

使用拉伸命令，参数如图所示，布尔选项改成求差，即可将原来的实体减去这次拉伸出来的实体。
08

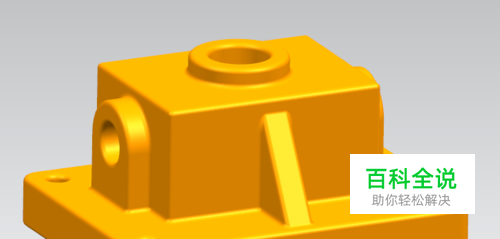

最后使用倒圆角命令对各个边进行倒角，完工。
