路由器实现Vlan间通信

路由器实现Vlan间通信。

操作方法

  • 01

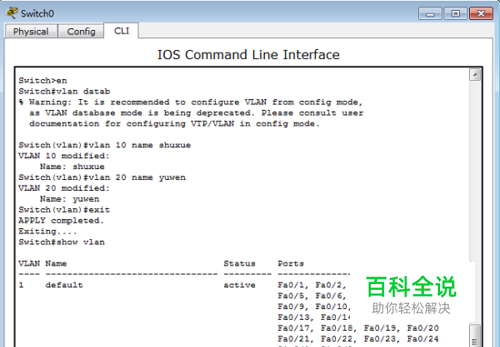

    在交换机里，创建Vlan。 Switch>en   用户到特权 >enable Switch#vlan datab    设置vlan的数据库 Switch(vlan)#vlan 10 name shuxue   设置了一个名字叫shuxue 的vlan10 Switch(vlan)#vlan 20 name yuwen Switch(vlan)#exit  退出 Switch#show vlan  查看交换机的VLAN

  • 02

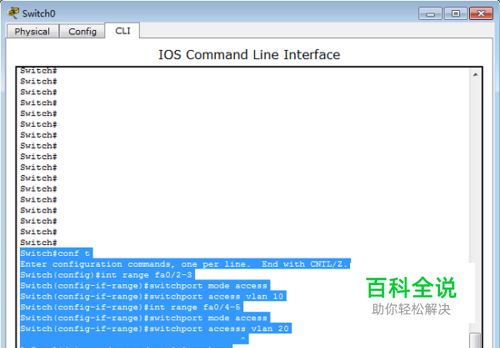

    把交换机端口分配给Vlan。 Switch#conf t  进入全局配置模式 Switch(config)#int range fa0/2-3   range的作用是一次进入多个接口 Switch(config-if-range)#switchport mode access 表示该端口的工作模式是access Switch(config-if-range)#switchport access vlan 10 端口工作在access模式（可直接接入用户终端）,允许VLAN3通过. Switch(config-if-range)#int range fa0/4-5 Switch(config-if-range)#switchport mode access Switch(config-if-range)#switchport access vlan 20 Switch(config-if-range)#

  • 03

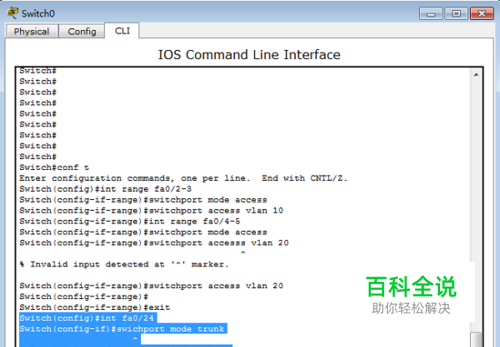

    配置交换机trunk端口。 Switch(config)#int fa0/24 Switch(config-if)#switchport mode trunk

  • 04

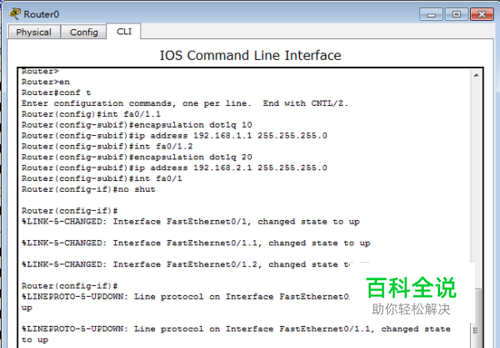

    配置路由器子接口 Router> Router>en Router#conf t Router(config)#int fa0/1.1   创建并进入子接口f0/1.1 Router(config-subif)#encapsulation dot1q 10 将以太网子接口 fa0/1.1划分到vlan10，并且封装格式为802.1q Router(config-subif)#ip address 192.168.1.1 255.255.255.0 配置子接口 fa0/1.1 ip为192.168.1.1 255.255.255.0 Router(config-subif)#int fa0/1.2 Router(config-subif)#encapsulation dot1q 20 Router(config-subif)#ip address 192.168.2.1 255.255.255.0 Router(config-subif)#int fa0/1 Router(config-if)#no shut 激活端口 Router(config-if)#

  • 05

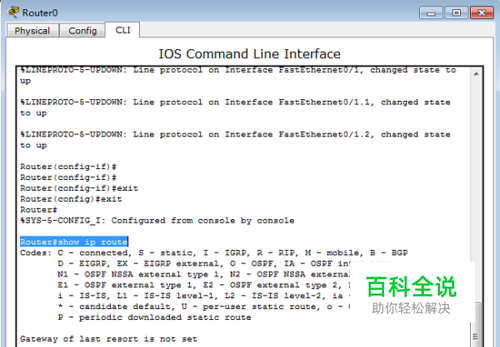

    查看路由器中的路由表 Router#show ip route

  • 06

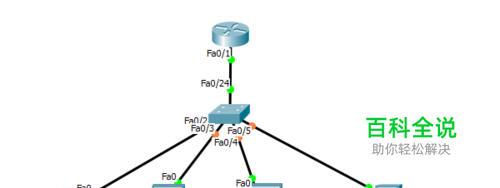

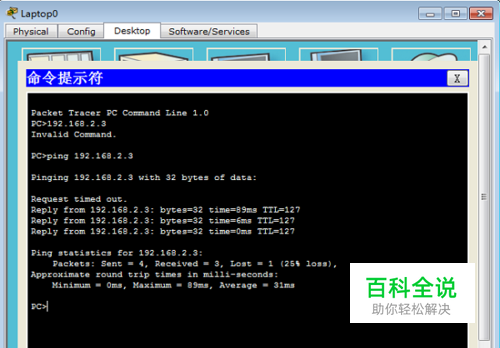

    测试：计算机1ping 计算机3 pc0与pc1同处于vlan 10 网段192.168.1.1；pc2与pc3同处于Vlan 20 网段192.168.2.1。
