JQECT ENET-FX三菱FX系列PLC以太网通讯使用说明

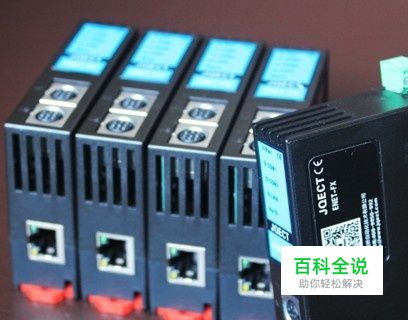

JQECT ENET-FX用于三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC的以太网数据采集,是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,非常方便构建生产管理系统。
JQECT ENET-FX采用工业级设计,模块化便携式安装,不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。JQECT ENET-FX支持工控领域内绝大多数SCADA软件,支持三菱以太网协议和透传两种通讯方式。

产品功能

  • 01

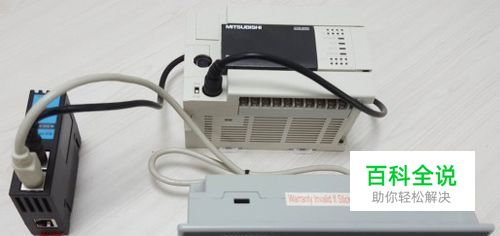

    安装在35mm的导轨上,COM1口直接连接至FX的S8编程通讯口,并扩展一个COM2口用于触摸屏通讯。JQECT ENET-FX可直接从FX编程通讯口或扩展422-BD接口板获取电源,也可外接24VDC电源。

  • 02

    安装在35mm的导轨上,COM1口直接连接至FX的S8编程通讯口,并扩展一个COM2口用于触摸屏通讯。JQECT ENET-FX可直接从FX编程通讯口或扩展422-BD接口板获取电源,也可外接24VDC电源。集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。对FX编程通讯口波特率自动调节,可以适应大数据量通讯的需求。实现与MELSOFT产品(GX Works2、GX Developer等)的以太网通信,包括程序的读出/写入(包括RUN中写入功能)/比对,可编程控制器运行监视等功能。支持MC以太网协议(MELSEC Communication Protocol)通信。可以通过上位机系统对可编程控制器进行软元件数据的读出/写入,通过上位机软件(组态王、KepWare OPC服务器等)选择三菱以太网驱动后,方便快捷访问。

  • 03

    集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至FX数据区。特定的NetTCP/IP协议通信。NetTCP/IP协议直接映射到计算机串行端口,支持上位软件(编程软件GX Woks2/3、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等)方便快捷访问。采用MC通信协议或者端口映射的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与三菱FX的数据通讯,方便开发生产管理系统。支持OPC通道的SCADA(上位组态软件)以OPC方式与FX通讯。可实现MELSOFT连接、MC协议连接、NetTCP透传、ModbusTCP连接方式。支持6个上位机端的连接,允许6台PC同时采集PLC数据,且连接协议方式任意使用。

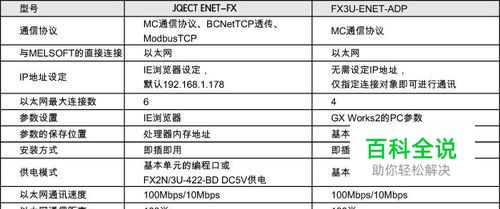

JQECT ENET-FX与FX-ENET-ADP的比较

  • 01

  • 02

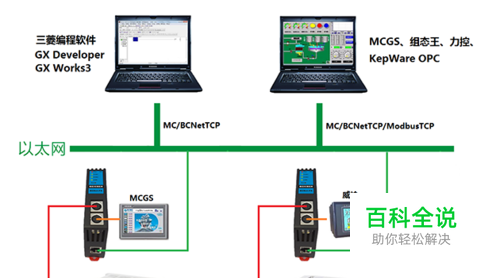

    以太网编程、上下载程序、上位监控(组态王、MCGS、力控、KepWare OPC)、设备联网。

  • 03

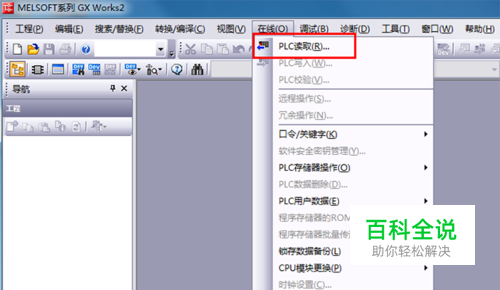

    实现编程软件GX Works2与FX2N/3U(C)的通讯。打开编程软件GX Works2,点击“在线”中的“PLC读取”;

  • 04

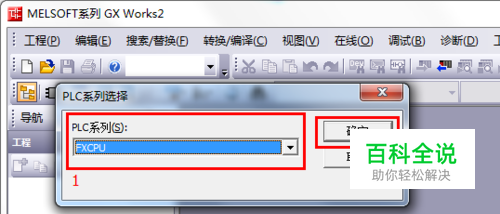

    在跳出的选项框中,选择FXCPU,点击“确认”;

  • 05

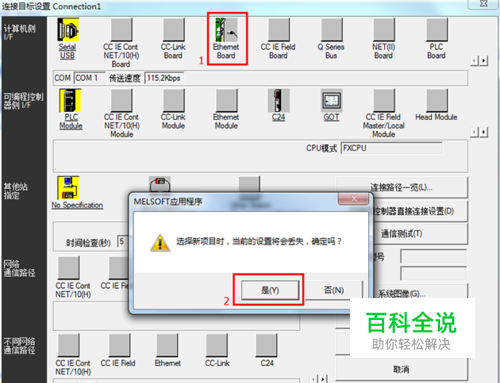

    双击“以太网板”,在跳出的提醒选项中点击“是”;

  • 06

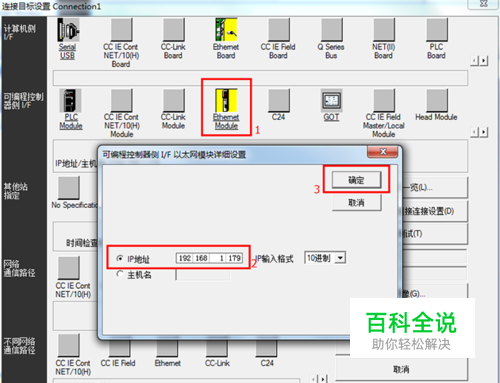

    双击“以太网模块”,在跳出的窗口中IP地址处输入BCNet-FX的IP地址,点击“确认”;

  • 07

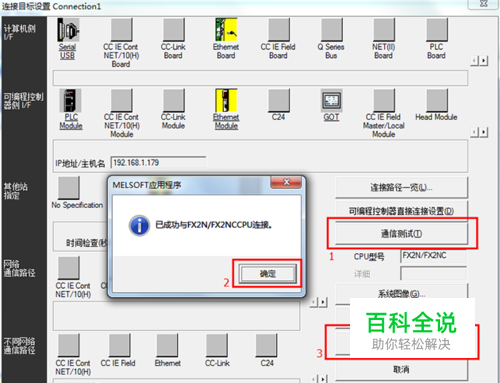

    此时设置完毕,点击“通信测试”,将出现“与FX2N(C)CPU或连接成功了”提示,若连接不成功,请检查BCNet-FX的内部参数是否配置正确,点击“确认”后,点击传输设置的“确认”;

  • 08

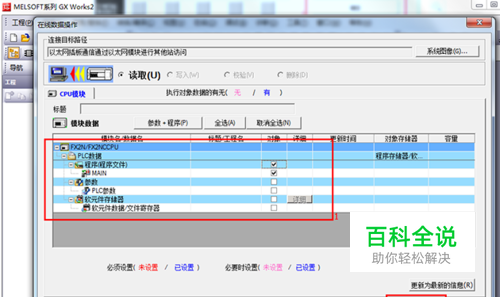

    选择要读取的内容,点击“执行”后,点击“确认”;

  • 09

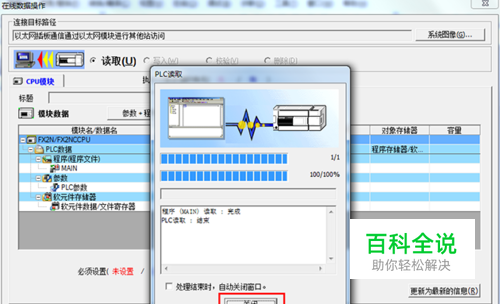

    点击“是”,上载程序完成,点击“确认”;

  • 10

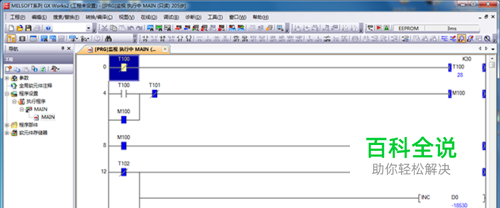

    PLC程序上载完成,并点击监视按钮实现监视;

实现组态软件与FX2N/3U的通讯(以组态王为例)。

  • 01

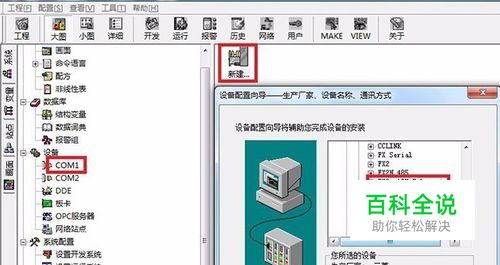

    1)新建工程并打开工程。2)点击“COM1”,选择“新建”,在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”,点击“下一步”。

  • 02

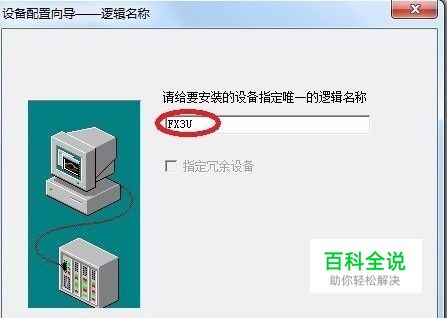

    输入设备的逻辑名称,点击“下一步”。

  • 03

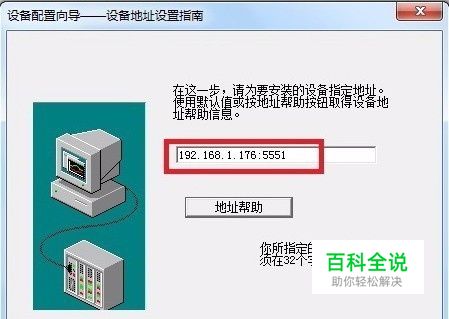

    输入BCNet-FX的IP地址,以及PLC端口号5551。

  • 04

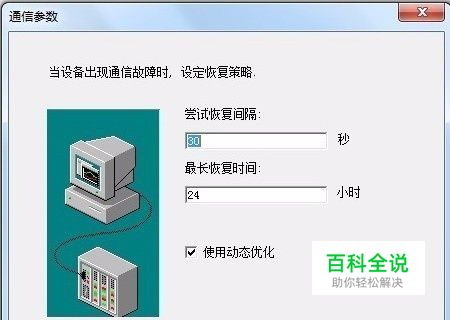

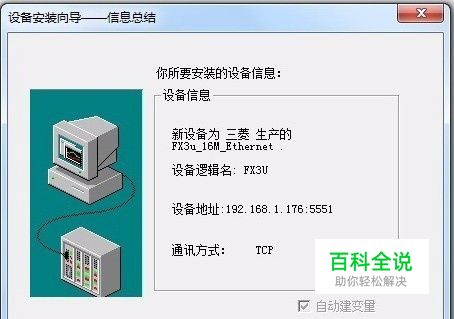

    输入通信参数,默认即可,随后点击“完成”。

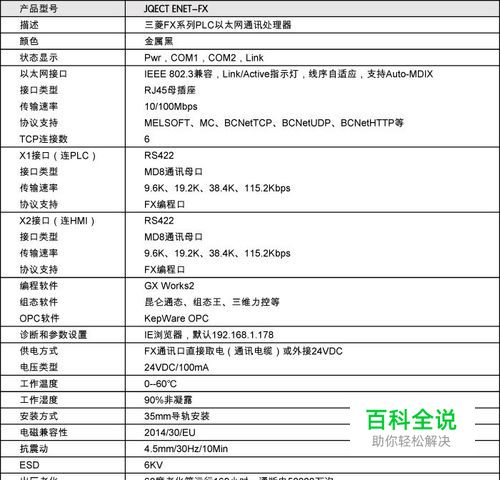

    技术参数

    • 01

    (0)
