CAXA零件设计在厚板上做凹坑的技巧
现在企业做钣金零件的越来越多，制作成本低，加工简单而且标准。在CAXA零件设计软件中也有钣金设计的功能，这里介绍一下使用该软件在厚板上如何生成凹坑特征。
操作方法
- 01

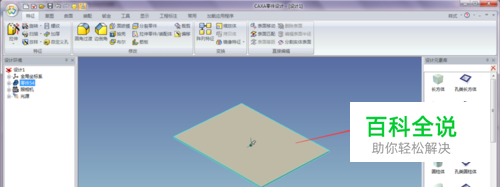

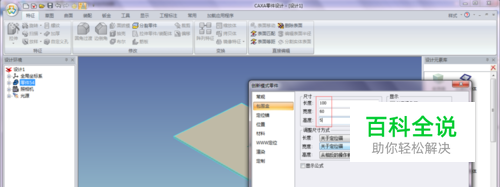

打开CAXA零件设计软件，在右侧元素设计库区域选择厚板，按住左键拖动到绘图区，松开鼠标后直接点击右键，选择零件属性，设置该厚板的各项尺寸及相关参数。
- 02

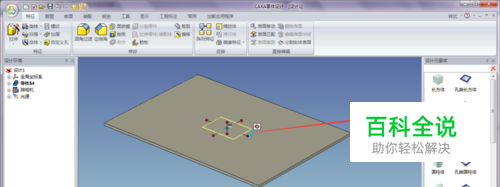

然后在右侧元素区域选择孔类厚板，按住鼠标拖动到厚板的上方，软件自动捕捉到厚板的中心，松开鼠标，则在厚板模型上生成一个孔特征，在红色箭头处按住鼠标拖动，可以调整厚板孔的各方向尺寸。
- 03

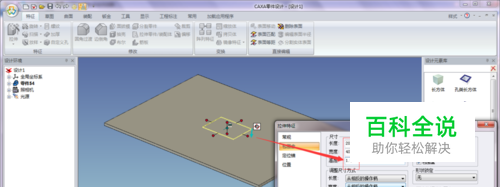

点击右键，选择编辑表面，可以设置孔特征的各相关尺寸参数。完成后生成相应的型腔特征。
- 04
选择过渡命令，选取腔体底部的四条边，可以进行相应的圆角创建。最后效果如图所示。
