86式智能面板AP安装

今天接到领导发下来的任务,在办公室上安装上我们的产品智能面板AP。什么是智能面板AP呢?智能面板AP就是一款86式的面板AP,适合安装我们平常的86式的电插座上,带有路由功能,中继,WDS,AP功能等,比较适合家庭,酒店房间,KTV包间,公寓等场所使用。面板AP的外观上看我们看出这款面板AP最明显的功能,带有USB充电功能(可给手机,平板等充电用),有线上网功能(电脑,电视等有线上网),还有电源开关(不使用情况可以节省电,节能

操作方法

  • 01

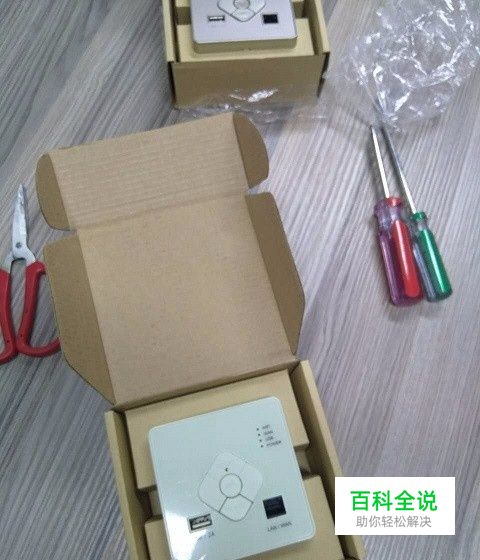

    好了,一般的基本功能就说到这,不多说,直接进入今天的话题:智能面板AP安装方法首先我们看下今天要准备安装的面板AP,还有辅助工具(螺丝刀十字跟一字,一把剪刀)

  • 02

    工具齐全,再来看下需要安装的位置

  • 03

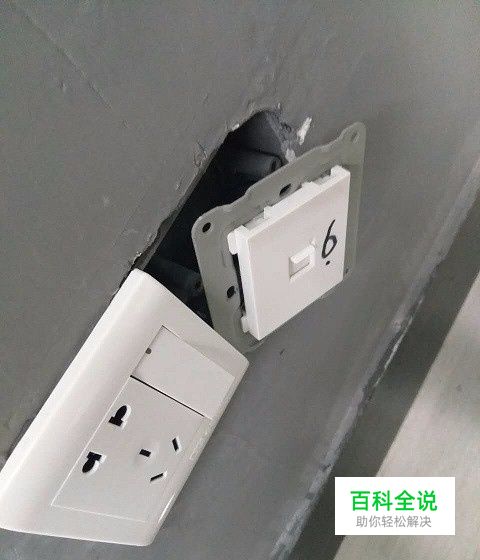

    我们需要把这个普通的网络插板换成智能面板AP,旁边是有220V的电源插座的先用一字螺丝刀把网络插板前盖撬出来,再用十字螺丝刀拆下网络插板

方法/步骤2

  • 01

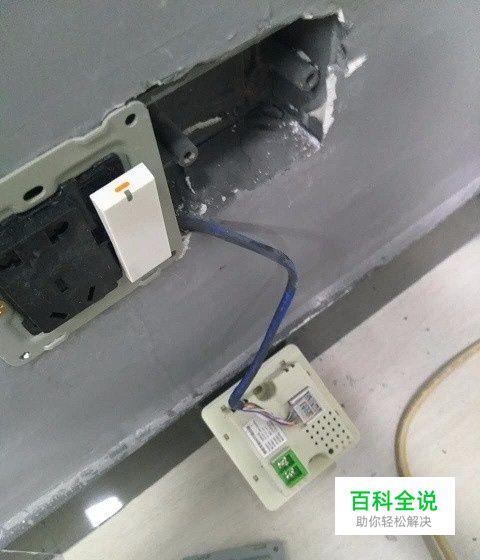

    拆下来后,就要看下网线的顺序(因为不知道之前装修的工作人员是否用我们常用的接线顺序,为了避免错误,还是需要看下)我这边检查过是没有什么问题,常规接法TB,颜色对应没错。接着我们就是对应接上面板AP上

  • 02

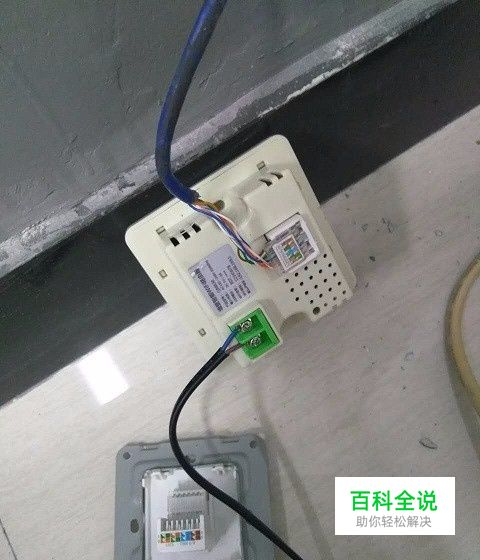

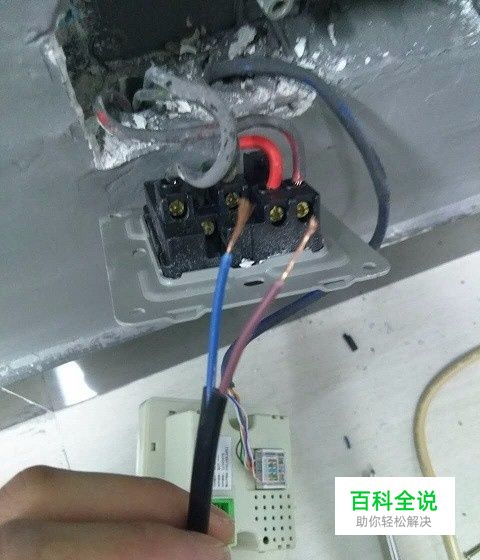

    这里我顺便把旁边的电插座的前盖也拆了下来对了,还忘了需要准备一条短点的电源线。用来给面板AP连接电源(旁边220V电源),我们先接上面板AP上的电源先,后面再接220V的。为了安全最好把电源关掉(部分老司机除外)

  • 03

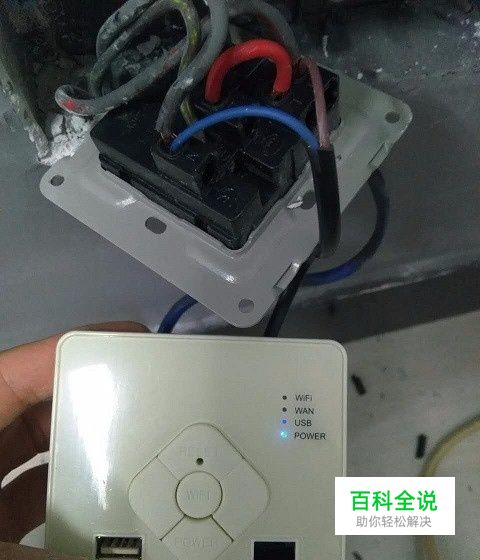

    到接上220V的电源这一步,我们就不用通过这个插座的开关接线了。因为我们的智能面板AP是有电源的开关的。不然接上去就是多余。接好后,按下电源开关,面板AP的电源指示灯亮了

方法/步骤3

  • 01

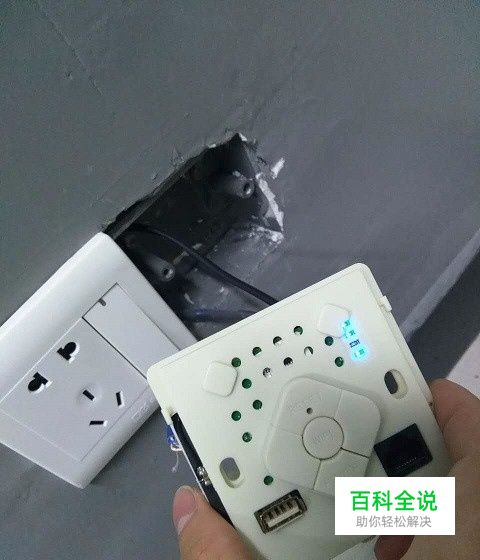

    等一下wifi灯也会亮起来,因为我们接上了外网网线,WAN指示灯也会亮的。还有别忘了把旁边的220V电源插座安装上去了,毕竟有电

  • 02

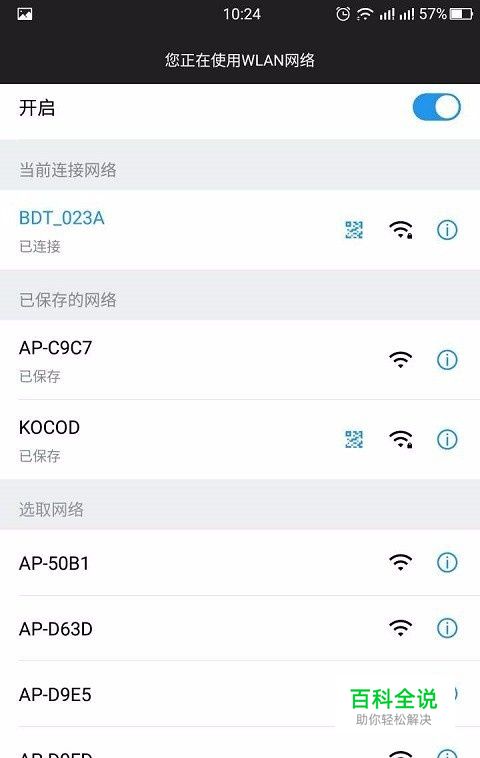

    面板AP先不安装上墙(熟识安装,完全没问题的老司机可以给它安装上)为什么我们不安装上,主要是要检查下能不能上网(检查网线是否线序插错,稳),不然拆来拆去麻烦。检测方法很简单,连接上面板AP的wifi就可以了,测下网速,上网看看这里的BDT_023A名称就是面板AP的wifi信号了

  • 03

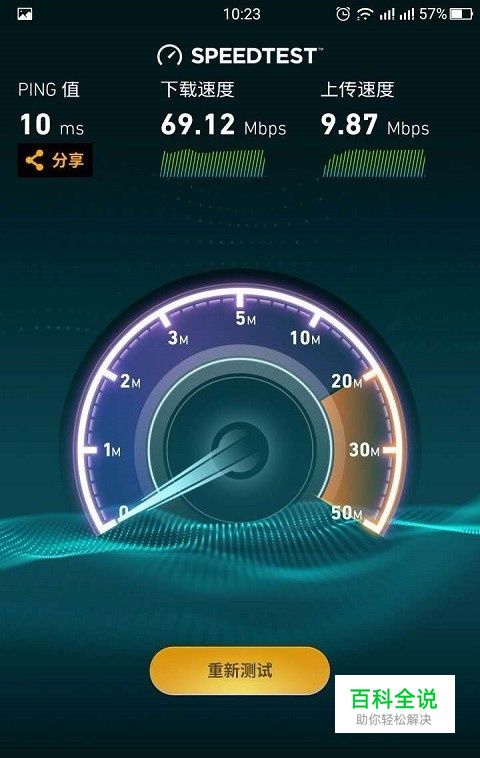

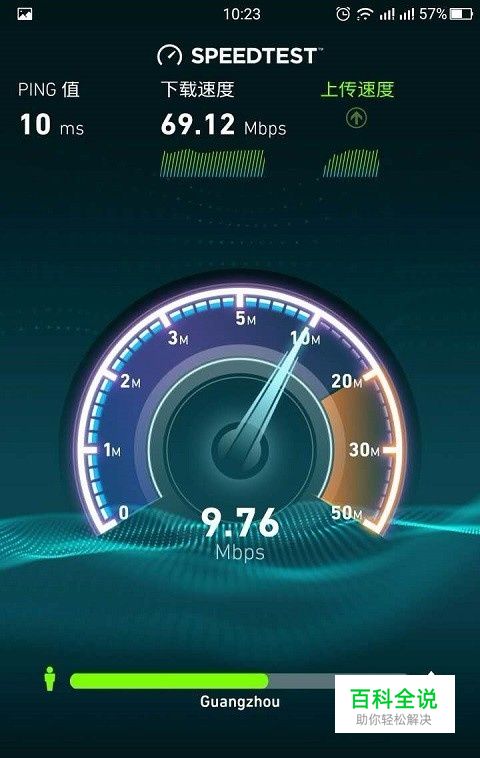

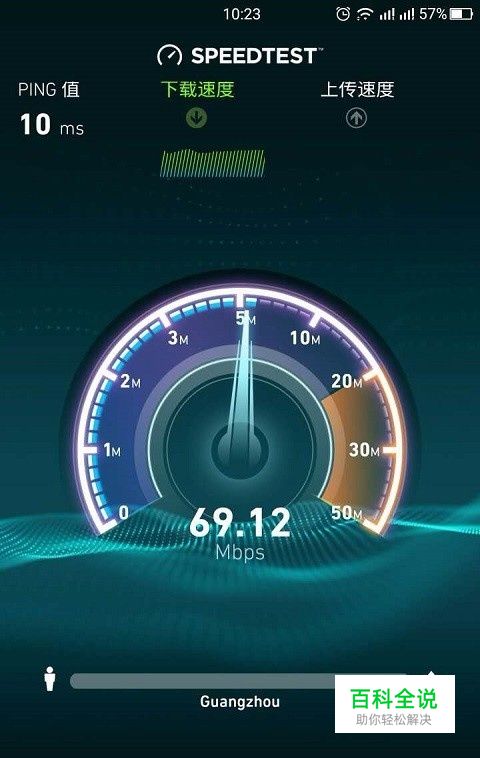

    测速的结果是这样的

方法/步骤4

  • 01

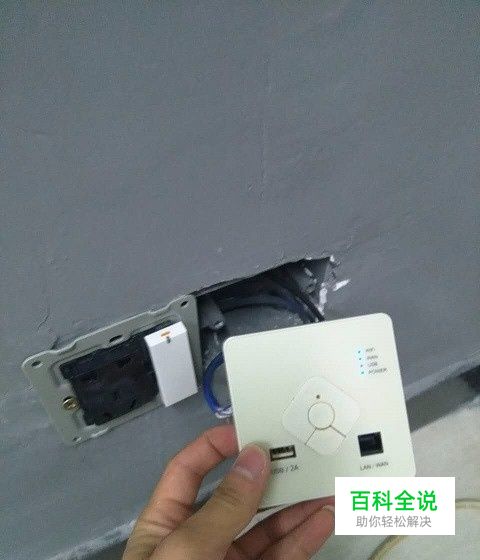

    测速的结果还不错,看来我们没接错线的。那我们就把面板AP安装上去。安装前需要把面板AP的前盖拆出,是这样的,安装方法跟平常用的86电源插座一样

  • 02

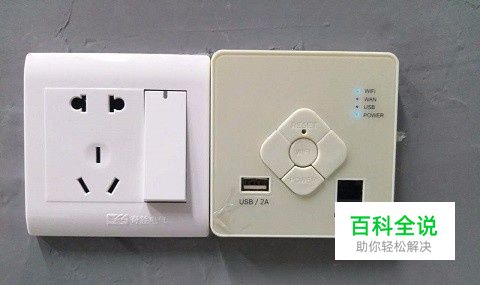

    上好每颗螺丝,盖上面板盖。这样就完工了,是不是很简单呢?

  • 03

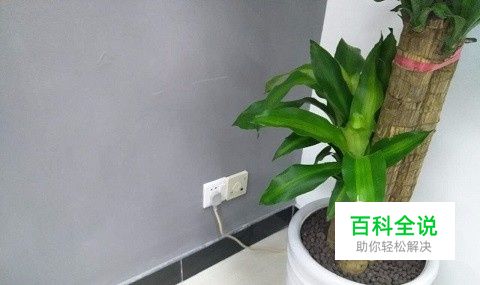

    远景看下

    方法/步骤5

    • 01

      好了,说到这,我们的智能面板AP安装过程介绍完了。但还没有完,细心的朋友会发现标题还提到AP模式的。那什么是AP模式呢?这里给大家简单解析下智能面板AP本身是默认胖AP模式的,胖AP主要是有路由功能,可以自己分配给下面连接设备的IP。独立管理控制。而我们这里是说它的瘦AP模式,但又不用AC管理。IP分配是由面板AP前端路由器来分配IP地址。面板AP只是一个发射wifi信号,还有提供有线上网,USB充电功能。这个功能我们进去面板AP里可以直接找到(工作模式)两种,一种是AP模式(瘦AP),另一种是路由模式(胖AP)。那什么情况会用到AP模式呢?1、把无线跟有线为同一个局域网(例如办公室,无线打印设备等同一个网络,可以直接访问)2、小场所做无线wifi覆盖(针对要求不高的),毕竟这种方式没有AC+AP管理好,但这种多个智能面板AP同样可以添加一个AC进行管理,加上AC后同样可以做认证上网3、不能POE供电,但又要美观的(采用220V电源供电) 像我们一个办公室70平方就安装一个就够了
