如何使用caxa曲线阵列功能

2024-04-03 09:40:29

绘制图纸时，圆形阵列和矩形阵列，大家一般都容易理解，用的熟练，而曲线阵列用的比较少，可能不熟悉，下面就来讲一下曲线阵列的使用步骤；

操作方法

01

首先打开caxa软件，绘制一条曲线，直线、圆弧、椭圆、样条等等都可以；
02

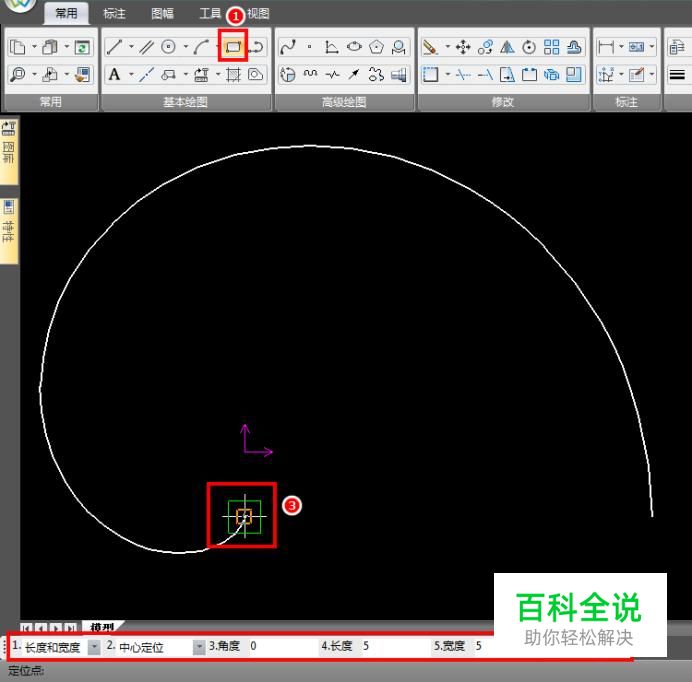

接着绘制要阵列的图集，这里使用矩形命令绘制一个小的正方形作为演示，以曲线端点为中心绘制正方形；
03

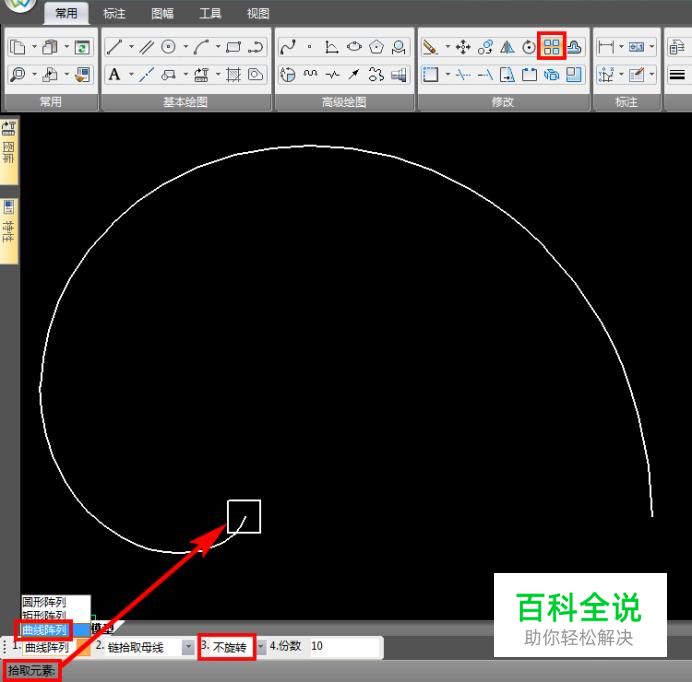

点击阵列命令，左下方第1个选项选择“曲线阵列”，第3项选择“不旋转”，份数10份，该命令第1步拾取元素，即选择要阵列的图形，选择结束，右键确认；
04

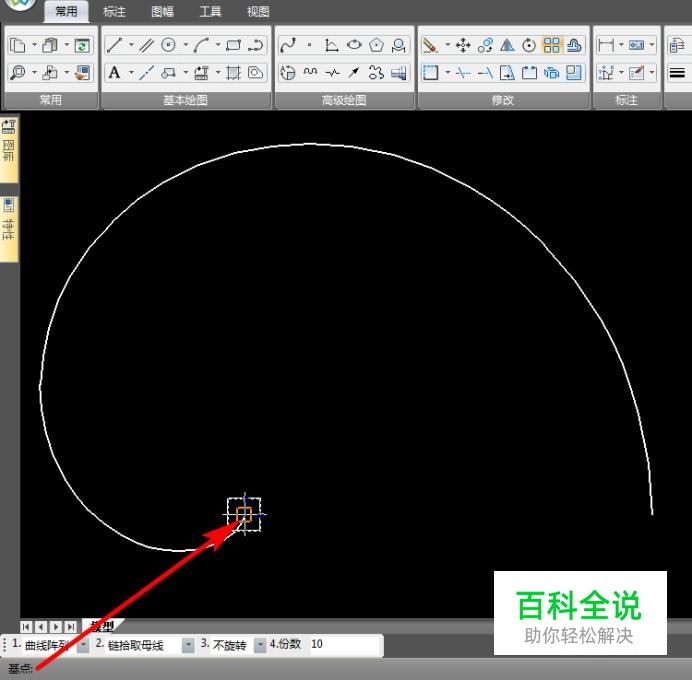

第2步选择基点，最好是选择绘制阵列图集的曲线端点，防止出错；
05

然后拾取母线，即阵列的轨迹，可以选择单个拾取或者链拾取；
06

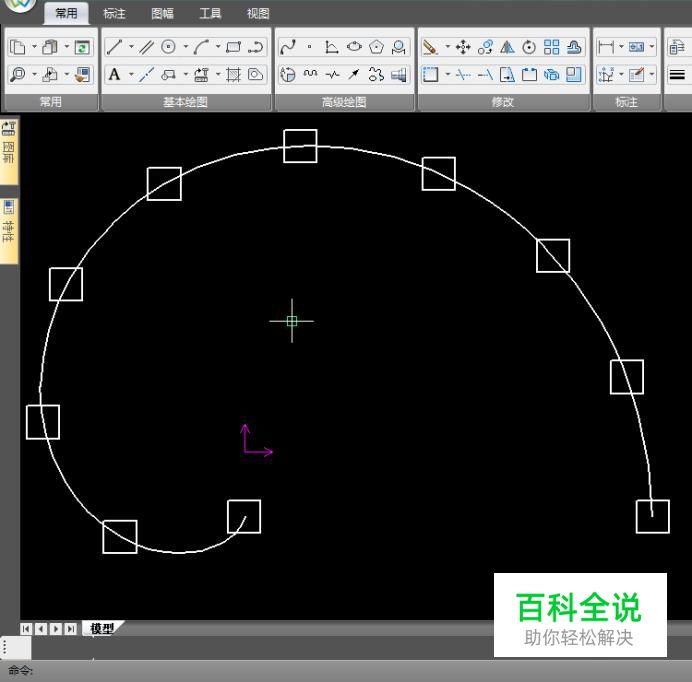

点击母线以后，出现如图效果，可以看出正方形的方向都是一致的，只是位置随着曲线变化；
07

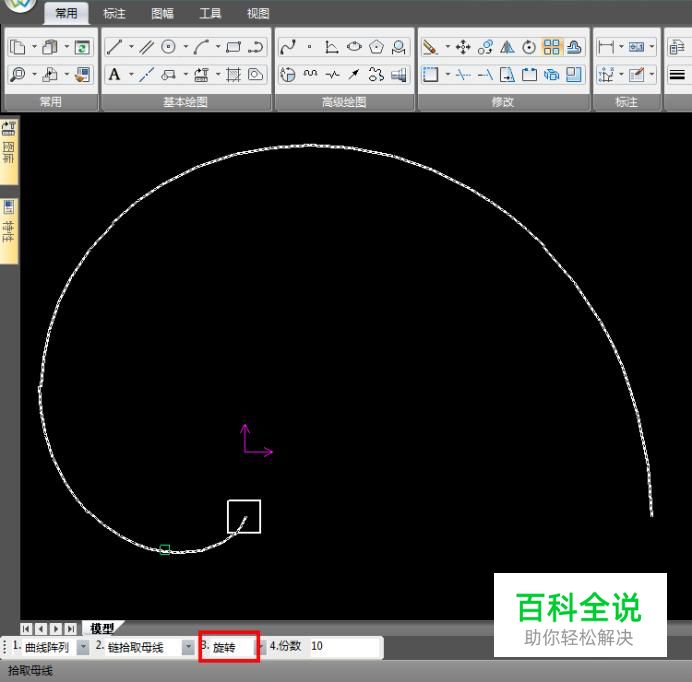

如果在使用曲线阵列命令时选择“旋转”，正方形的方向是会随着曲线的法线方向改变的，效果如图；
