小米扫地机器人拆解及数据解析【百科全说】

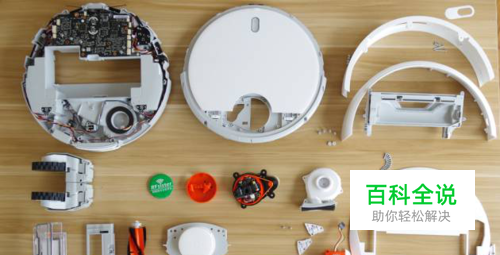

首期拆解的米家扫地机器人并非只是简单的拆解，而是通过拆解分析、整机（射频）数据测试，让大家从更深入的技术角度了解它的工作原理，以及选购它是否值当。

整体分析

01

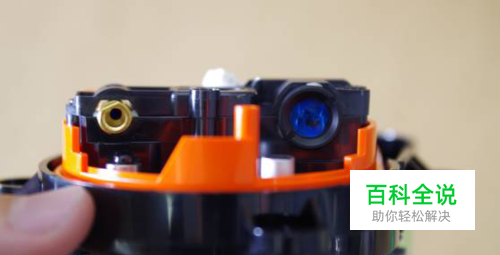

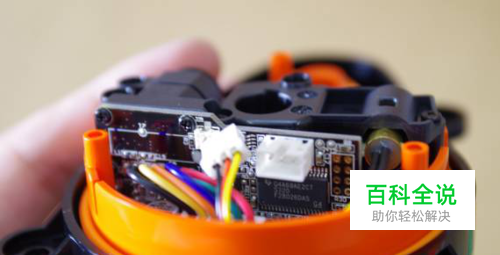

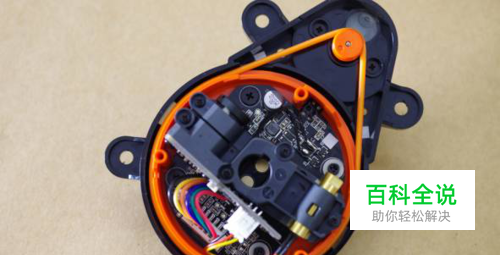

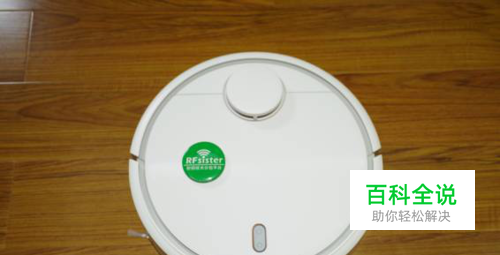

外观外观方面，米家扫地机器人采用与众多厂商类似的圆形设计，内置透明尘盒。顶部采用自主研发360° LDS激光测距传感器。同时机身外壳还配备雷了达罩、出音孔、出风孔和充电连接点，适合各种居家环境。扫地机器人底部有3个轮子（2个主轮+1个万向轮）及2把刷子（主刷、边刷），适合各种居家环境。米家扫地机器人机身厚度为240px，这个高度几乎可以穿入所有家具底部进行清理工作。扫地机具备自动回充功能，当电量不足以支持清扫任务时，扫地机会自行前往充电处充电。另外，配件盒内含电源线、充电座和清扫器，座充的设计非常有爱，允许在座充内把多余的线缠绕。
02

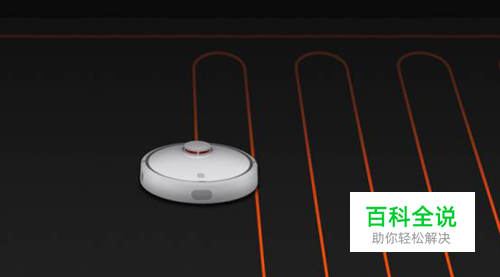

应用与随机式扫地机器人相比，路径规划的最大优势便在于“智商”。基于激光测距的路径规划能力是米家扫地机器人最具竞争力的配置，目前国内具备该能力的机型价格更高。米家扫地机器人内置12个传感器，将获取的数据信息实时同步到三大处理器，并且模拟人来大脑的思考方式，互相协助，将采集的数据交给SLAM算法，构建房间底图，并实时定位。根据地图划分区域和规划清扫路径，最终形成先沿着边后Z字形的清扫路径，逐一完成分区清扫任务。
03

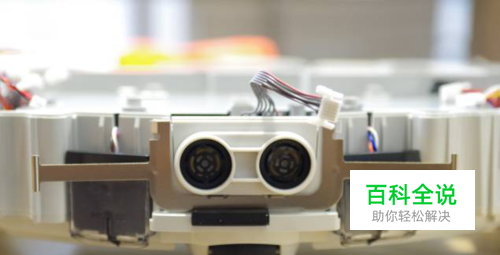

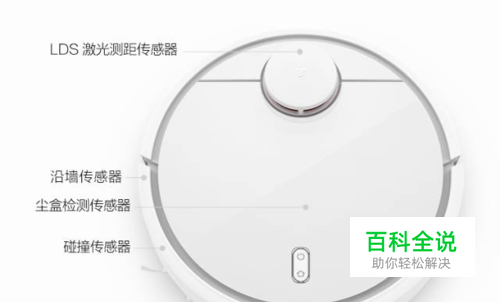

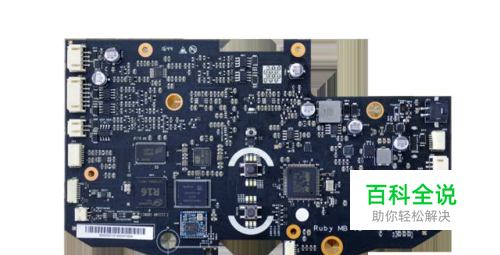

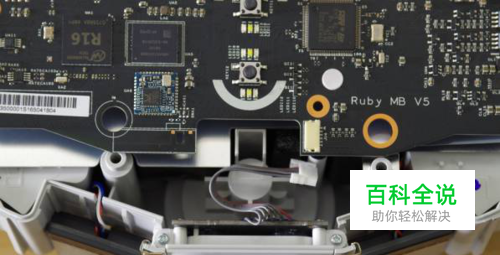

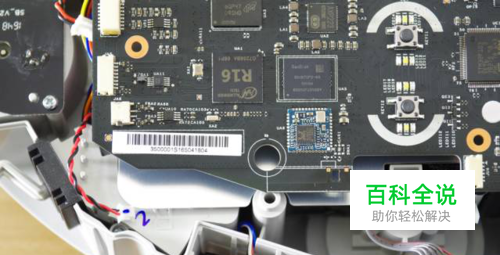

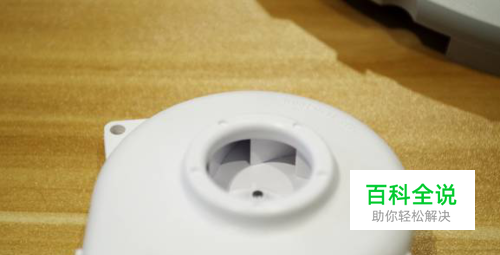

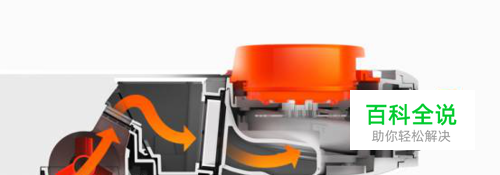

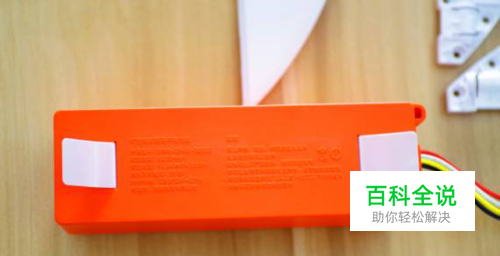

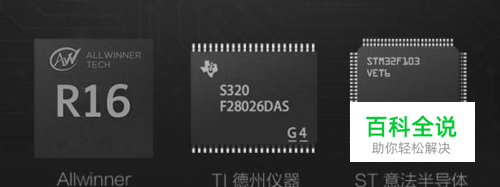

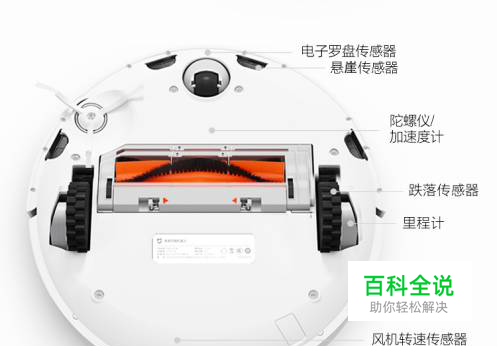

硬件配置：硬件配置方面，米家扫地机器人采用了可提供最大风压1800Pa的日本原装进口NIDEC无刷风，并且内置了Allwinner ARM Cortel-A7架构的四核应用处理器、TI德州仪器数字信号处理器、ST意法半导体ARM Cortel-M3架构的微控制器。2.5小时长续航，一次充电可清扫有效面积250平方米。米家扫地机器人还内置了12类不同的传感器，比如顶部的激光测距传感器、侧边的超声传感器以及底部的悬崖传感器等等，可全方位获取房间信息，实时处理传感器信息，绘制地图，规划路径。米家扫地机器人可提供高速模式和低速模式供大家使用，高速模式下，沿墙边或沿障碍物清扫时，边刷以330PRM高速运行；低速模式下，Z字形直线清扫时，边刷以130PRM低速运行，确保了垃圾不被打飞。另外，根据官方的说法，机器人在清扫墙边缝隙的过程中始终和墙保持约10mm的距离。米家扫地机基于空气动力学的流线型风道设计，喇叭口状（貌似很有道理哈，想想吹风机）设计形成高静压区，大幅增强吸力，而风道内壁迎风侧三段弧面设计，平滑引导气流，可大幅提高风量利用率。机器人会根据SlAM算法绘制的地图区分区域额规划清扫路径，并且在传感器的配合下，它能够了解室内地面物体分布，识别障碍物并实时规划清扫路径。小米还表示，米家扫地机器人有着强大的智能规划路线功能，而一般扫地机器人最多配备个红外扫描，只能在小范围的扫地。同时为保证清扫效果和清扫效率，其会采用先沿边后Z字形的清扫路径，逐一完成分区清扫，高效的完成清扫任务。
