CAD倒圆角和倒斜角的方法
我们在画图过程中有时候需要倒角,CAD中倒角又分为圆角和斜角,这两个功能的具体用法,看我下面的步骤讲解,希望能帮到新学习的朋友。
一、倒圆角的方法
- 01
第一步,任意画一个矩形,尺寸200*200的一个方形。
- 02

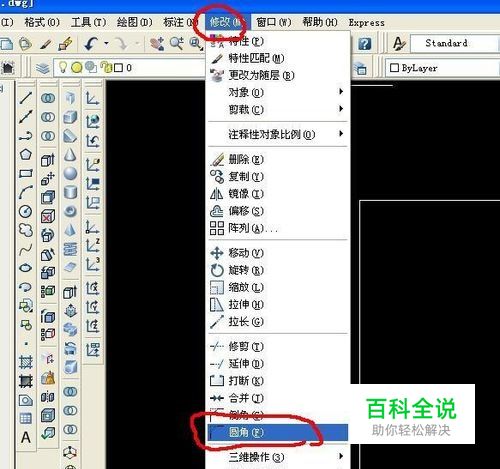

第二步,选择修改--圆角,该功能就是倒圆角的命令。点开
- 03

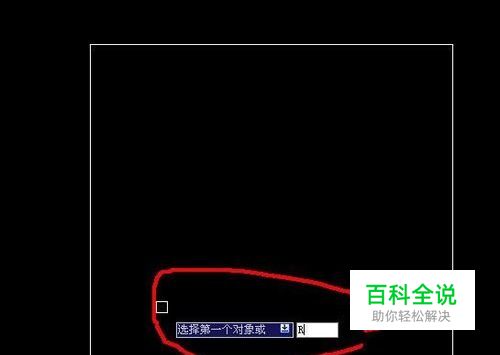

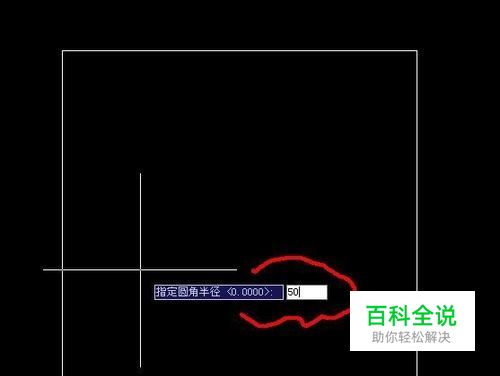

第三步,点开后输入R命令回车,R代表倒圆角的半径。然后输入半径数据,例如50,有一点注意,半径大小不允许超过图形边长。
- 04

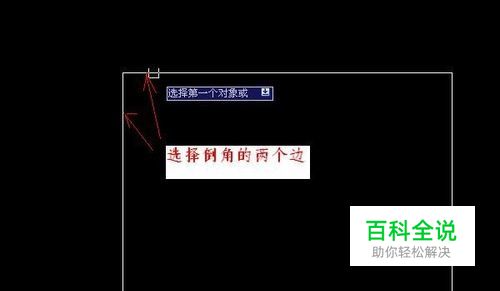

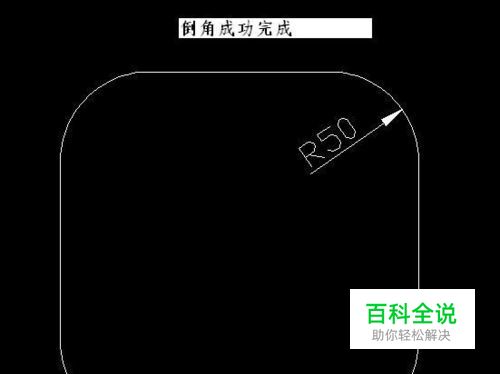

第四步,选择需要倒角的两个边,分别进行点击就可完成倒角了。
二、倒斜角的方法
- 01

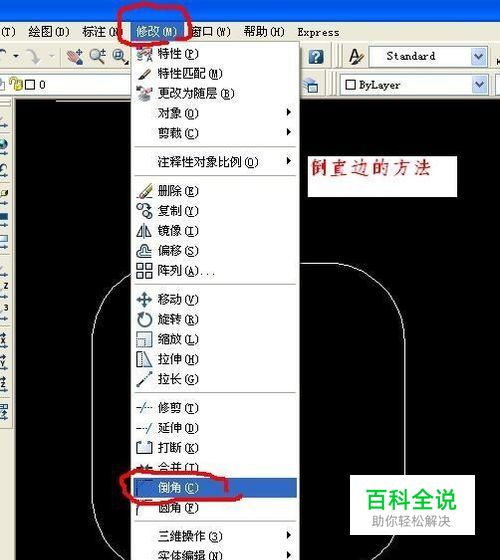

第一步,选择修改--倒角,命令。点开
- 02

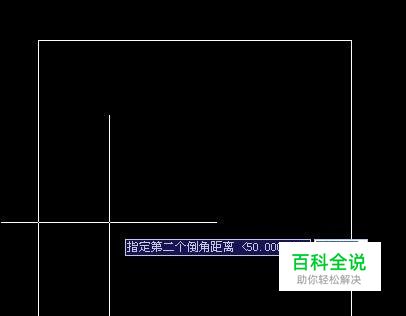

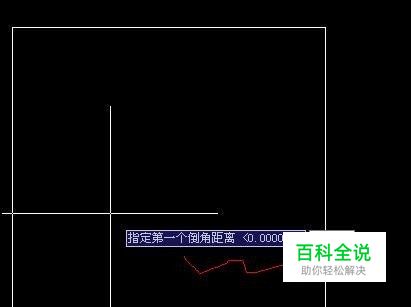

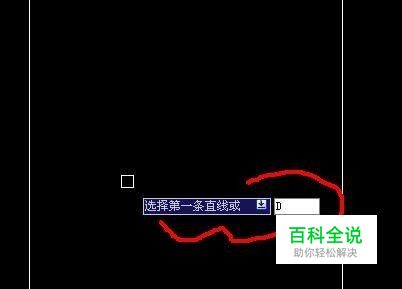

第二步,点开后输入D命令回车(D代表着倒斜边的垂直距离),然后输入数据,例如输入50,第一个边和第二个边都要输入。
- 03

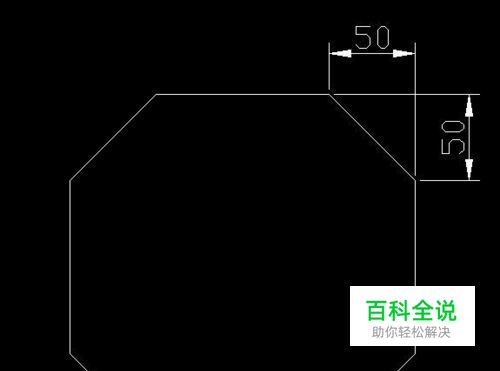

第三步,点击需要倒角的两个边,倒斜角功能就实现了。
