S7-1200与LabVIEW之间进行TCP/IP通信
S7-1200 PLC支持TCP通信，LabVIEW中也有TCP函数，本文介绍怎样实现二者之间的通信。
S7-1200 PLC组态和编程
- 01

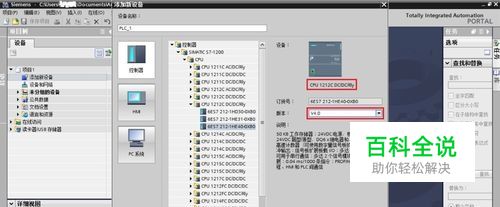

打开TIA Portal编程软件，新建一个项目，添加新设备，注意设备型号和版本必须选择正确。
- 02

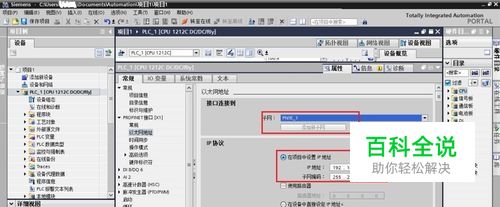

设备组态中，添加新子网，设置PLC的IP地址。本文按默认值192.168.0.1。
- 03

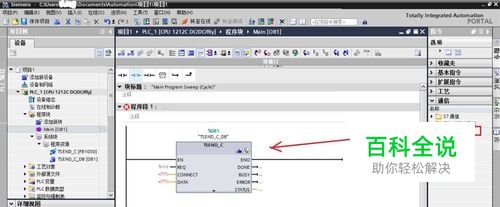

将TSEND_C函数块拖到主程序中，拖放后会弹出建立DB块的窗口，选默认即可。这个函数块的作用就是自动建立TCP连接，并发送数据给指定的伙伴。
- 04

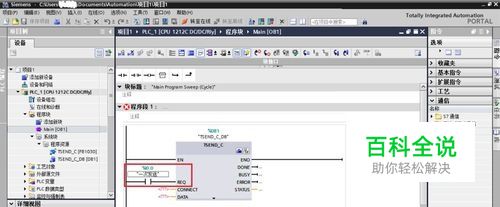

TSEND_C函数块的REQ端，接一个请求信号。本文中利用I0.0触点进行请求，REQ端每监测到I0.0出现一次上升沿，就会触发一次TCP发送。
- 05

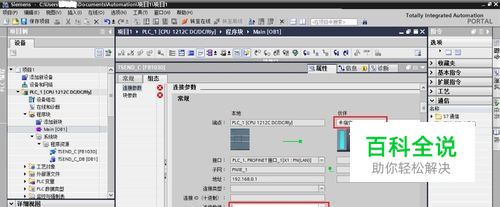

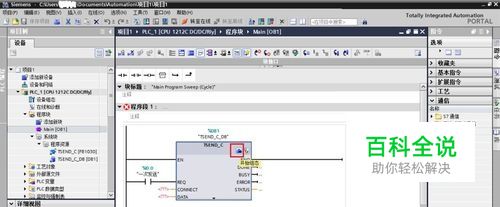

点击TSEND_C块上的组态按钮，进入组态窗口，伙伴选择“未指定”，连接数据选择“新建”。
- 06

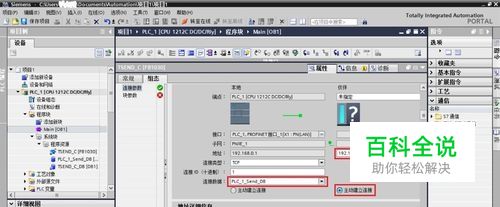

系统会自动建立一个连接数据，现在可以填写伙伴的IP地址，填入本机的IP地址，注意必须与PLC在同一个网段内，勾选伙伴“主动建立连接”，填写PLC的端口，本文按默认的2000端口。这样，伙伴就可以按IP和端口访问到PLC了。
- 07

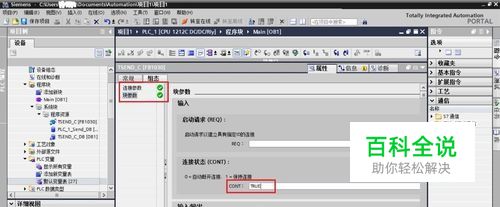

块参数的连接状态（CONT），填写TRUE，这可以让函数块与伙伴建立连接后，一直保持连接，而不是在调用完后就断开。此时，连接参数和块参数都组态完成，状态是绿色的勾勾。
- 08

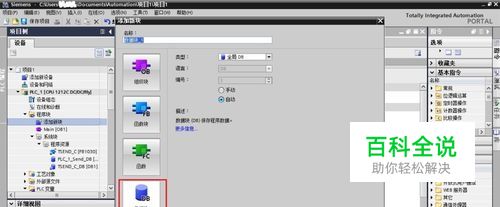

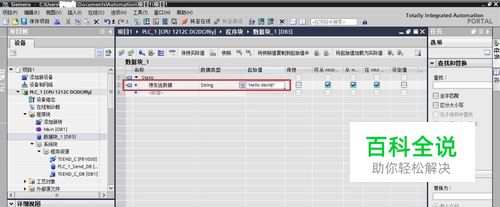

接下来要指定发送的数据了，本文要发送字符串“Hello World!”，所以新建一个全局DB，在其中建立一个String型变量，赋值为“Hello World!”。
- 09

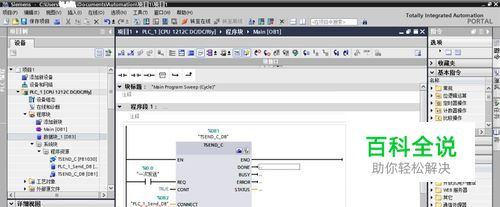

主程序中，将刚才的字符串变量赋给TSEND_C函数块的DATA端口。
- 10

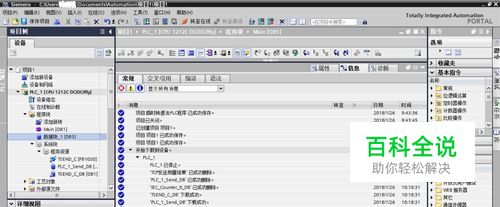

编译，下载程序到PLC。
LabVIEW编程和测试
- 01

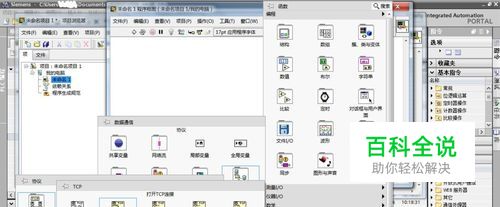

LabVIEW中，新建一个项目，新建一个VI，在VI的后面板中放置3个函数：打开TCP连接、读取TCP数据、关闭TCP连接，这3个函数都位于“数据通信”组中。
- 02

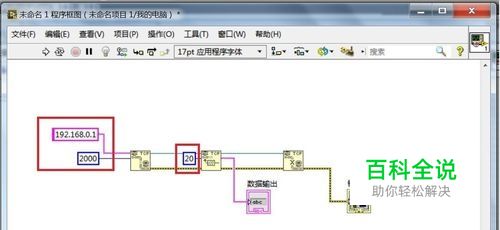

连接3个函数。打开TCP连接函数的IP和端口为PLC的IP和端口，一定填写正确，否则不可能建立与PLC的连接。读取TCP数据函数的数据长度，比PLC发送数据的长度长一点即可。
- 03

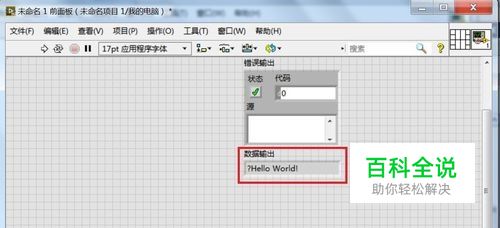

点运行，这时数据输出中没有任何数据，这是因为PLC中的发送还没有被触发的缘故。闭合触发触点（本例中为I0.0），则立刻接收到了数据！说明通信成功！
