如何使用s7-200仿真软件(非官方软件)

2024-04-08 06:28:30

S7-200仿真软件不是西门子官方发布的软件，但在没有西门子S7-200 PLC的情况下，我们可以利用此软件进行相关程序的仿真。

操作方法

01

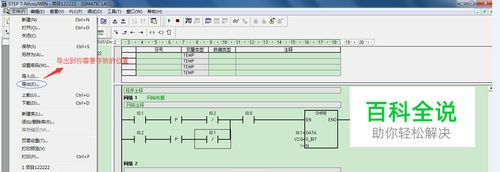

用S7-200编程软件编写好程序，点击“文件-导出”，然后导出到你需要存放的位置（如电脑桌面），导出来的文件为.awl文件。
02

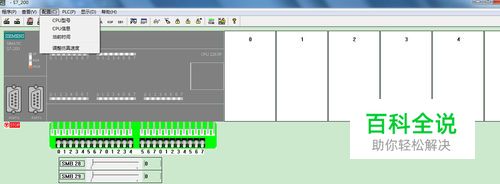

打开S7-200仿真软件，点击“配置-CPU型号”，选择你编写程序时的PLC型号即可。
03

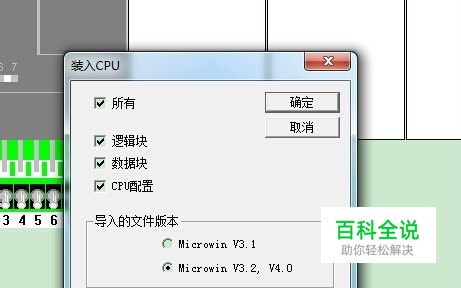

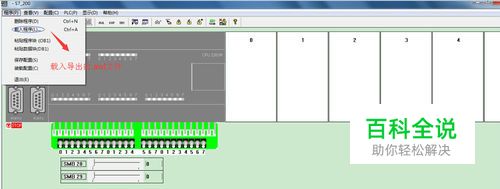

配置好仿真软件的PLC型号后，点击“程序-载入程序”，会弹出“载入CPU”对话框，选择"所有"，“导入的文件版本”选择你相应S7-200的编程软件版本就可以。点击“确定”按钮，找到刚刚导出的.awl文件。
04

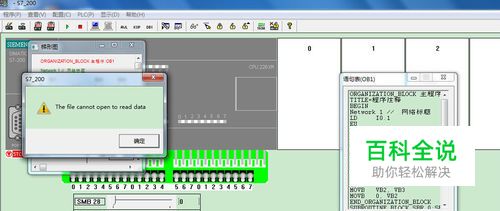

载入程序后，如图示；提示“The file cannot open to read data”点击“确定”，具体操作如何所示。
05

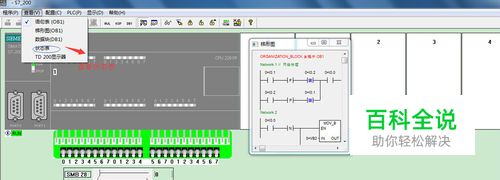

要查看地址的状态，可以点击“查看-状态表”，会弹出“状态表”对话框，输入需要查看的地址，点击“开始”，会显示出相应地址的当前值，我们还可以对此地址赋新值。
06

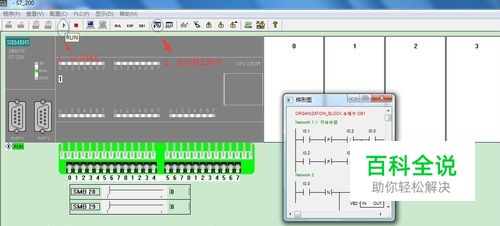

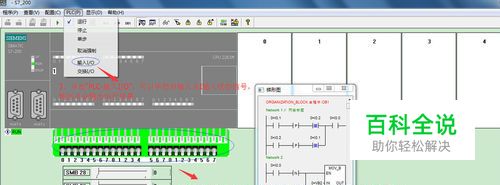

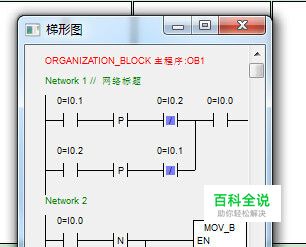

梯形图对话框，可以看到程序的运行情况。
07

以上就是S7-200仿真软件的使用方法，此软件并不是所有指令可以仿真出结果的。但我们可以加以利用此软件，解决一些难于理解的指令。
