CASS9.1小技巧之图块操作
在使用cass或cad中需要画多个相同的文件或模板的时候，那么制作图块是比较方便的一个方法，今天小编讲下如何使用图块。
操作方法
- 01

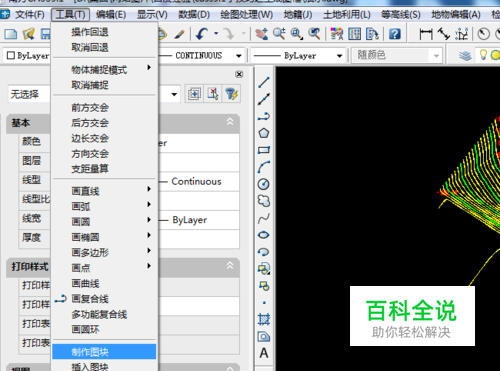

1、制作图块 操作步骤：（1）点击菜单“工具”，选择“制作图块”，进入制作图块对话框。或者在命令行中输入“WBLOCK”命令也可以进入制图图块对话框。
- 02

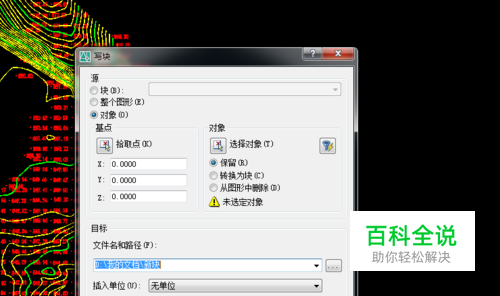

源选项有三个选项，“块”、“整个图形”、“对象”，选择“块”，将已有的块文件作为新图块；选择“整个图形”就是讲图中所有文件转化成块文件；选择“对象”，则是单独将需要转化成块的图元素转化成块文件。
- 03

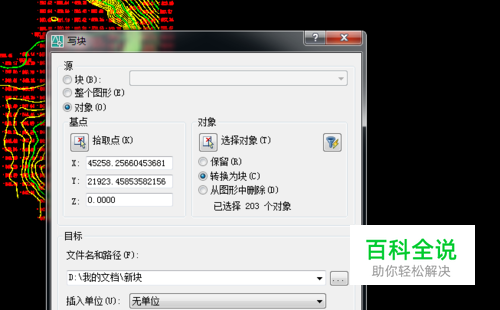

我们选择“对象”，下边是对象设置两个选项，分别是“基点”和“对象”，基点是指你制作块文件大小的起始点，对象则是你需要转化为块的元素。
- 04

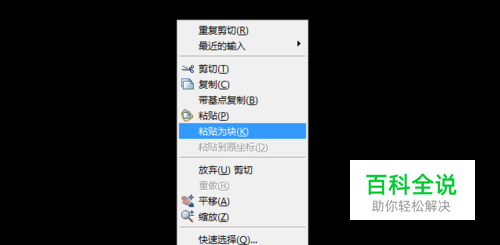

点击确定后，即图块制作完成。 （2）制作图块文件选中要转换为图块的元素，右键选择复制或剪切，然后在空白处或原位置处选择“粘贴为块”。
- 05

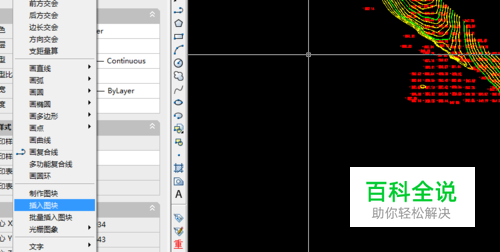

2、插入图块 操作步骤：点击菜单“工具”，选择“插入图块”，或者在命令行中输入“insert”。
- 06

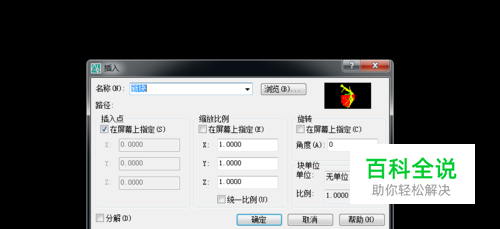

进入插入图块对话框，会看到刚生成的图块文件。
- 07

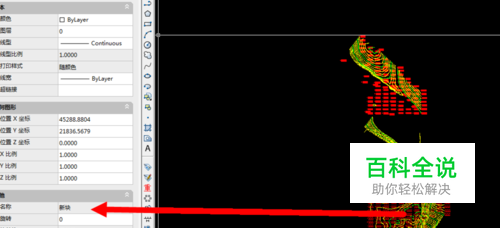

点击确定，即可插入已生成的块文件。
