如何将AutoCAD图纸导入至UG/NX中
通常在进行三维建模时,已有相应的二维AutoCAD图纸,如果图形比较复杂,在UG中重新绘制,比较浪费时间,比较快捷的方式是将AutoCAD图纸导入至UG中。
操作方法
- 01

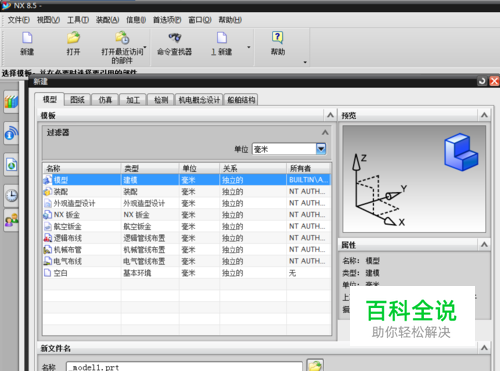

打开UG,新建模型文件
- 02

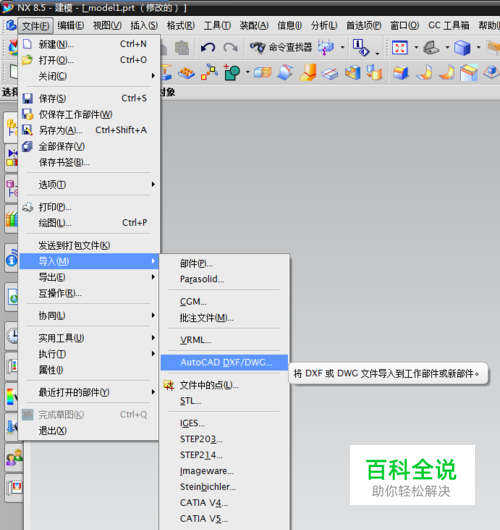

文件——导入——AutoCAD,弹出AutoCAD DXF/DWG导入向导
- 03

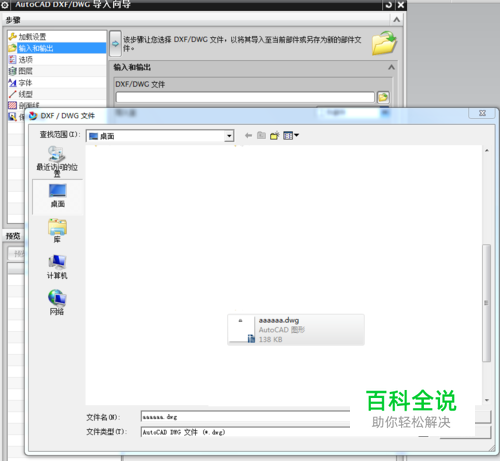

选择准备好的AutoCAD文件
- 04

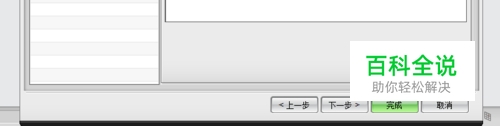

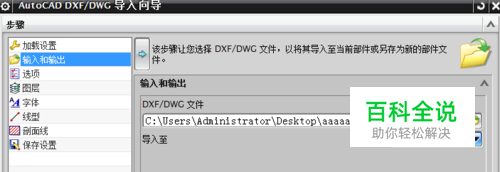

导入至:“工作部件”或 “新建部件”,如果要导入至当前部件,则选择工作部件,如果要导入至新建部件,则选择新建部件。 单击完成。
