UG旋转生成实体

我是从SW转到UG的，SW有旋转生成实体这个，UG当然也有，我要讲的就是UG的旋转生成实体

操作方法

  • 01

    画出草图

  • 02

    找到回转，回转其实在拉伸的下方，点击拉伸右边的箭头就会出现

  • 03

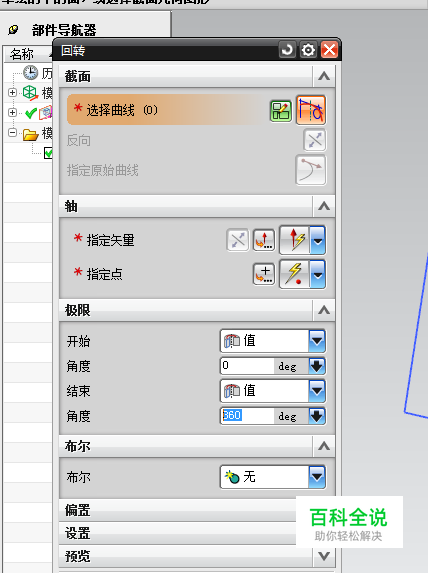

    点击回转，出现这个界面

  • 04

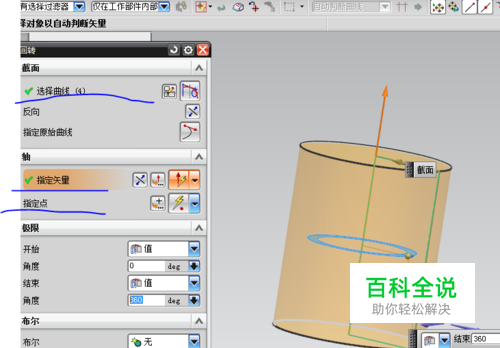

    将线点上，选择曲线就是你要生成实体的边界，矢量就是相当于中心轴的存在

  • 05

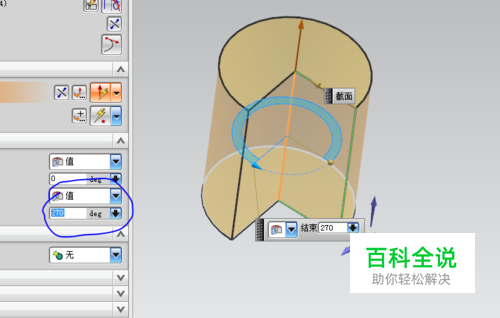

    调整角度可以决定是否全部生成

  • 06

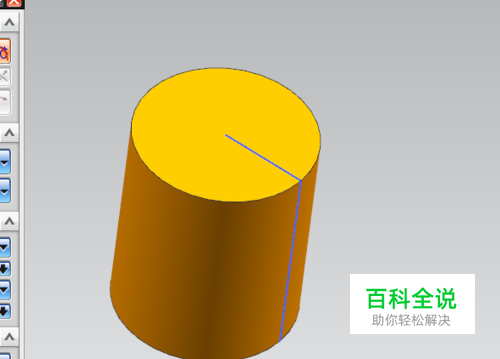

    确定生成，成功画出一个实体
