数据库设计：[1]概念数据模型建立
概念数据模型信息系统中也称信息模型，它以实体之间的关系为基础(即：Entity-RelationShip,俗称E-R图)建立的，实际上，现在的概念数据模型已经对E-R理论进行了扩充。
概念数据模型主要作用是从用户的角度出发，去表达信息系统，对信息进行建模。
概念数据模型主要用于数据库的概念级设计。是数据库设计的第一阶段，在这里主要讲构建方法，如果有需求，后面再补充理论知识。
操作方法
- 01
打开PowerDesigner,本文仅以PD为例，其他工具可以自己研究，方法类似
- 02

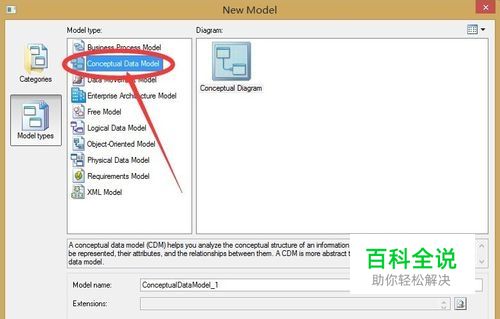

选择File-->New,选择CDM模型（即概念数据模型）建立模型。
- 03

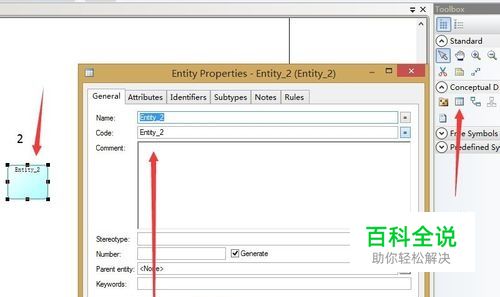

创建并定义实体。 这里需要定义实体名称、代码、描述等 单击工具选项版上的Entity，再单击图形窗口的空白处，实体图标就出来了。双击可以编辑属性。
- 04
在“Attribute”选项标签上可以添加属性，其中P是主标识符;D是是否在图形窗口中显示;M表示该属性是否为强制的。
- 05

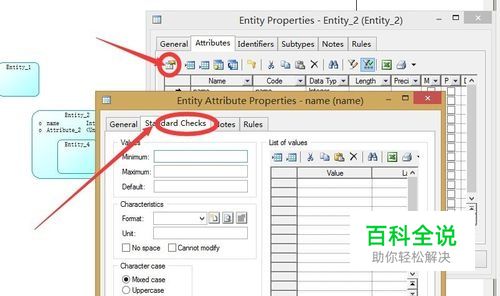

为了确保属性有效，需定义约束，如图 Minimum 属性可接受的最小数 Maximum 属性可接受的最大数 Default 属性不赋值时，系统提供的默认值 Unit 单位，如公里、吨、元 Format 属性的数据显示格式 Lowercase 属性的赋值全部变为小写字母 Uppercase 属性的赋值全部变为大写字母 Cannot modify 该属性一旦赋值不能再修改 List Of Values 属性赋值列表，除列表中的值，不能有其他的值 Label 属性列表值的标签
- 06

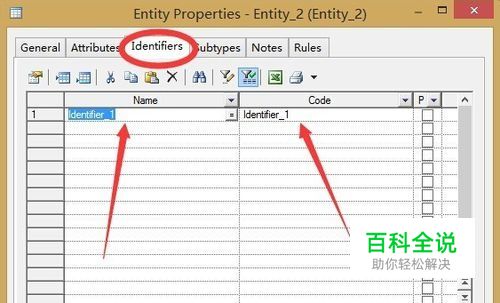

定义标示符： 标识符是实体中一个或多个属性的集合，主要用来唯一标识实体中的一个实例。实际上，在概念模型中标识符等价主键或候选键。 因此每个实体都必须至少有一个标识符。
- 07

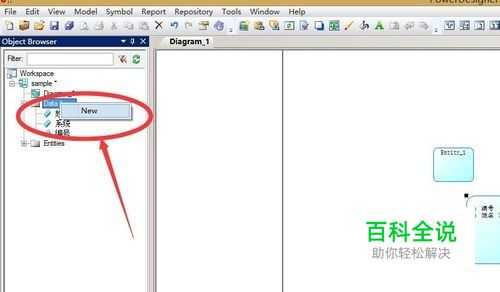

现在就可以增加数据了，数据项的添加方法有两种，一种是在实体内添加。一种是在菜单上加，第一种略。打开面板后直接添加就是。
- 08

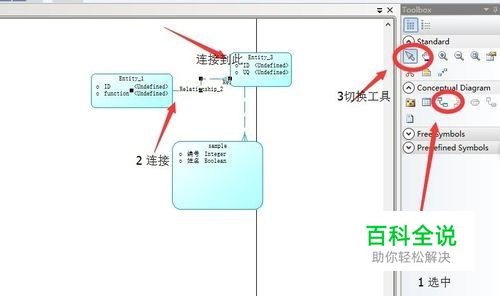

最后，需要定义实体之间的关系。 按照实体类型中实例之间的数量对应关系，通常分为4类，即一对一（ONE TO ONE）、一对多（ONE TO MANY）、多对一（MANY TO ONE）和多对多（MANY TO MANY）几种。 先画联系，再定义关系。
- 09

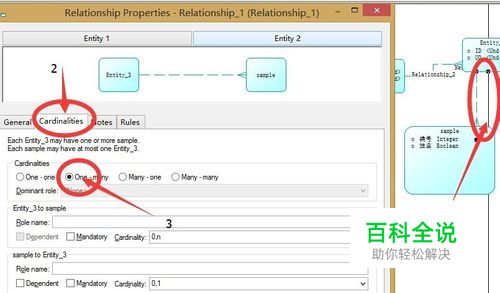

单击连线，打开定义关系
- 10

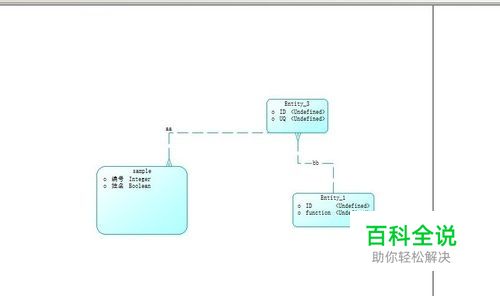

这样一个基本的概念模型就建好了。
