打开CAD图形变形如何恢复？

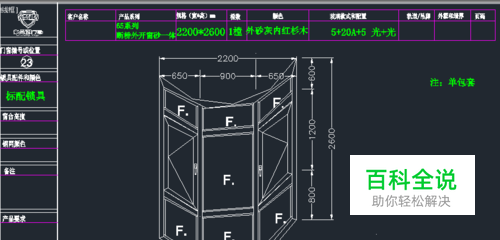

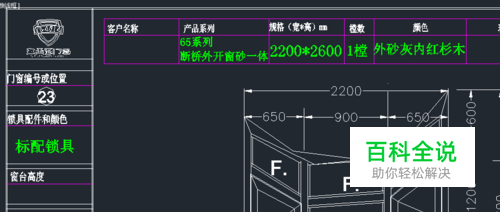

在工作中，我们经常需要打开之前绘制的CAD文件，有时候我们会遇到打开CAD图会看到曲线显示成了多段线  圆形显示成了多边形。CAD图完全变形了。那么我们要怎么操作呢？

操作方法

  • 01

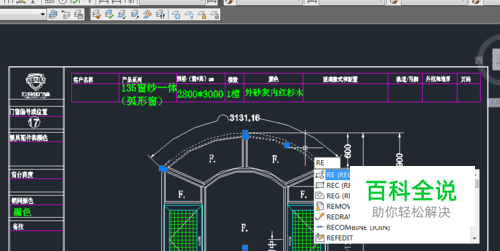

    放大变形时直接在键盘上英文状态下输入快捷键  RE，紧接着连续按两次空格键。

  • 02

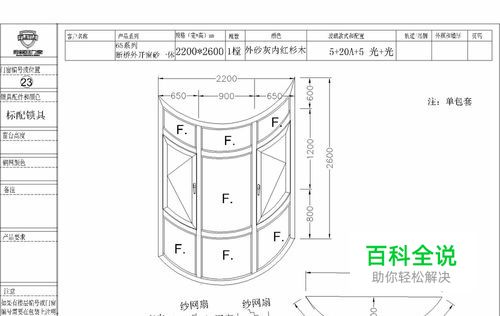

    这样刚才变形的图形就恢复了 。如下图

  • 03

    但是这个方法，还有可能会导致下次打开时文件会变形的情况，另外有一个方法可以恢复，也可以使下次打开时不会发生变形。

  • 04

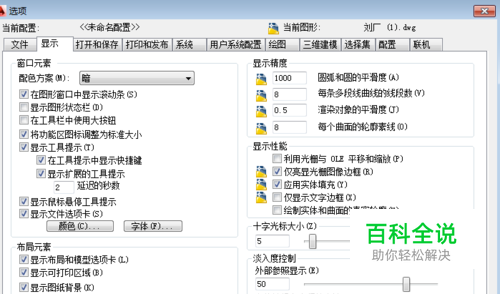

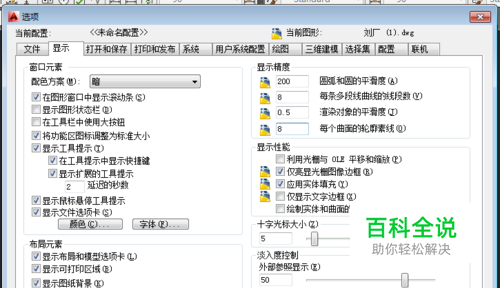

    2、在键盘英文状态下输入快捷键 OP 并按回车，然后进入选项设置对话框，将 显示项中的  圆弧和圆的平滑度  的参数值适当输入大点  然后 点击  确定 即可。保存文件后下次再打开此文件就不会出现变形的情况了。
