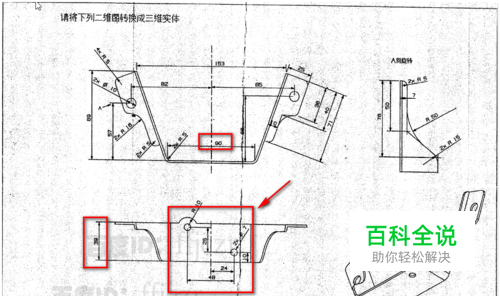

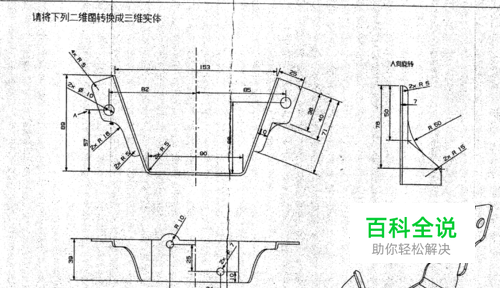

下图为网络截图，如何将该图上的二维数据转换成三维实体。

操作方法

01

从所截图可以看出，图纸的模型为钣金件；就用钣金模块来完成该模型的创建吧。从图纸中找出钣金件的突出块所在，以XY面为突出块截面线草绘平面，在草图中绘出长为90宽为39的矩形，矩形的中心与坐标原点重合。
02

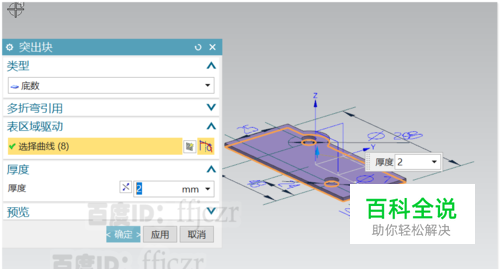

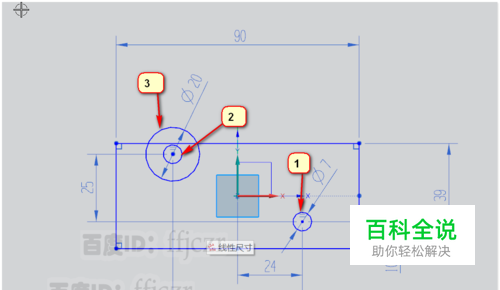

在矩形中分别绘三个圆，圆1和圆2为等半径圆，圆2与圆3为同心圆；圆1圆心距离Y轴24，距离矩形底边10；圆2与圆1的水平距离为48，垂直距离为25；圆1圆2的直径为7，圆3的直径为20. 用修剪命令，将多余的曲线去掉，截面线绘制完成。确定后厚度为2的突出块创建完成。
03

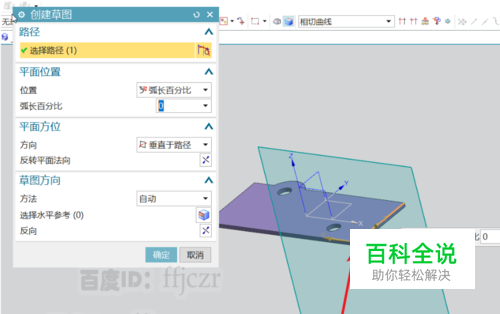

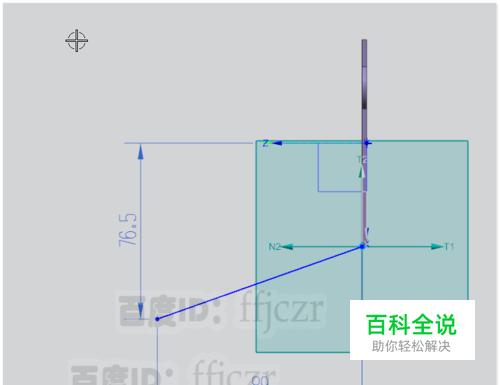

选用轮廓弯边命令，在39宽的边上创建草绘平面，在草图中以坐标原点为起点，向第三象限绘一条斜线；斜线的水平距离为89，竖直距离为76.5.
04

回到轮廓弯边对话框，宽度选项为末端，弯曲半径为5，得到钣金的折弯效果。
05

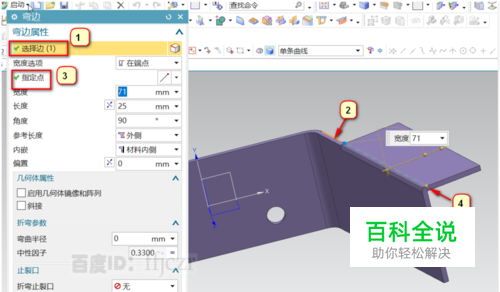

选用弯边命令，选择的边为图中所指2线，宽度选项为在端点，指定点为4处，宽度为71，长度为25，折弯半径为0；确定后，得到部分折弯效果。
06

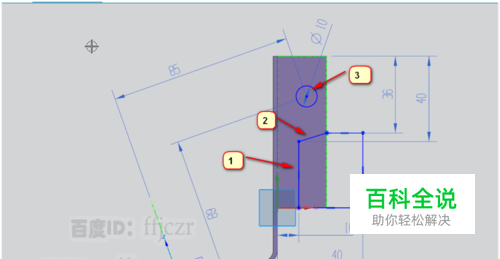

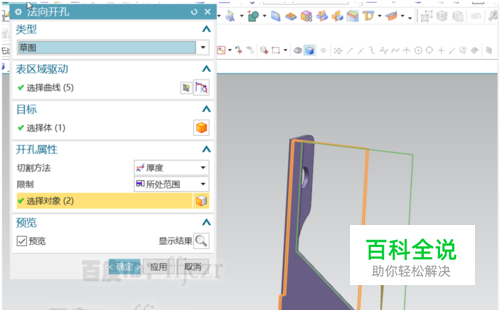

选用法向开孔命令，开孔面为上步折弯得到的面上。在草图中绘出二组闭合曲线；一组直径为10的圆，距离X轴为68，距离Z轴为85（世界坐标系）；在开孔面上照图绘出2线和1线，2线的上端点距离最上边为36，下端点距离最上边为40；1线连接2线的下端点，另一点在X轴上；1线为垂直线，距离Y轴为10；再用轮廓线将1、2线边接成闭合的曲线组。如图所示。
07

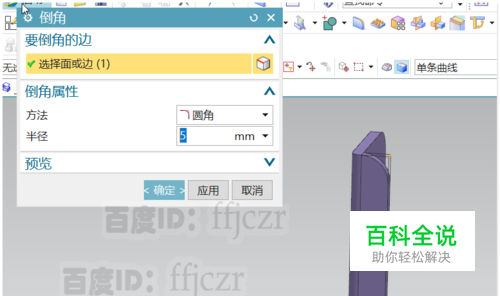

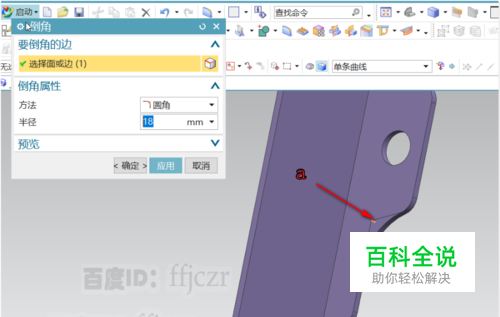

用倒圆角命令，对法向开孔形成的顶角进行倒圆，如图所指示的三处倒半径为5的圆角，图中箭头A所示倒半径为18.
08

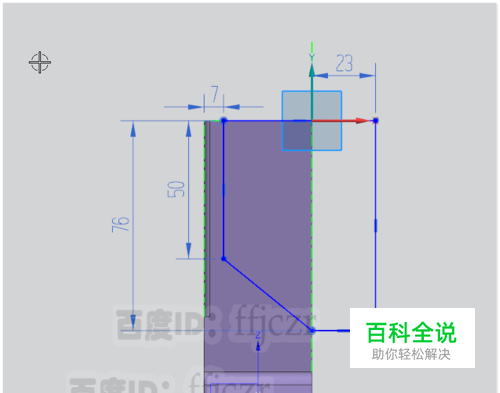

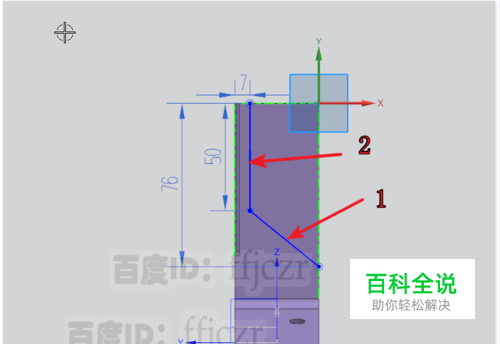

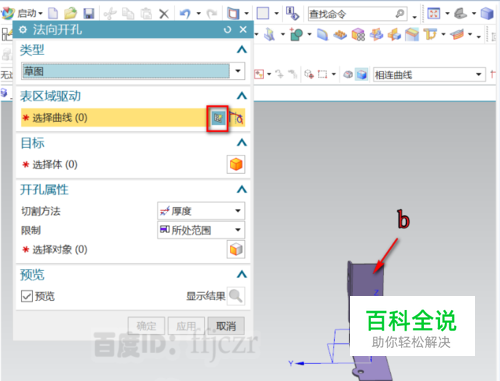

选用法向开孔命令，按图所指B面为开孔草图平面。在草图中，绘出竖线2，2线长50，距离左轮廓边为7，上端点在X轴上；下端点连接线1，线1另一端点在Y轴上且距X轴76；用轮廓线将1线、2线连接成封闭曲线。如图所示。
09

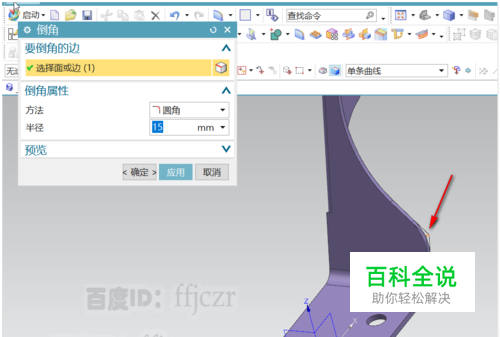

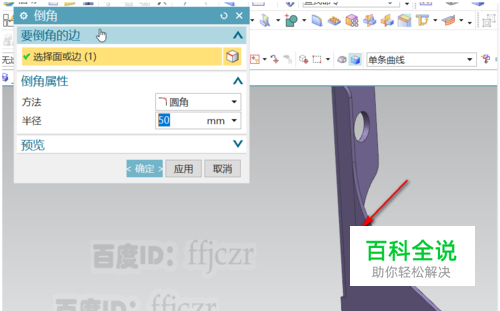

确定后，得到开孔效果；用倒圆角命令，对法向开孔形成的顶角进行倒圆，如图所指示的三处分别倒半径为5、50、15.
10

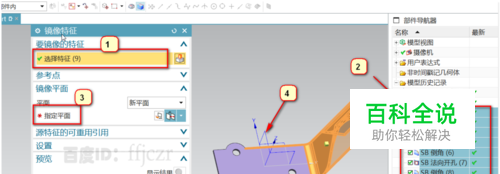

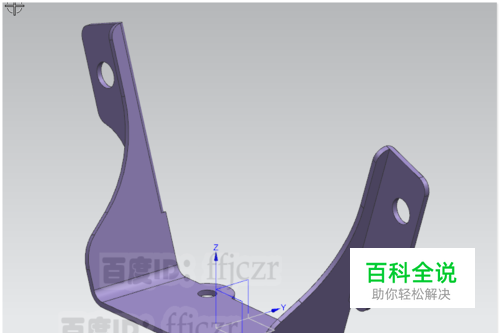

选用镜像特征命令，要镜像的特征为上面创建的一边钣金（如图所示），镜像平面为 YZ，确定后，得到钣金的另一面。至此钣金模型创建完成。
