SolidWorks中如何制作草图块
SolidWorks软件是一个采用Microsoft Windows图形用户界面的机械设计自动化应用程序。使用此软件，设计工程师能够快速地按照其设计思想绘制草图，尝试运用不同特征与不同尺寸，以及生成模型和制作详细的工程图。
操作方法
- 01

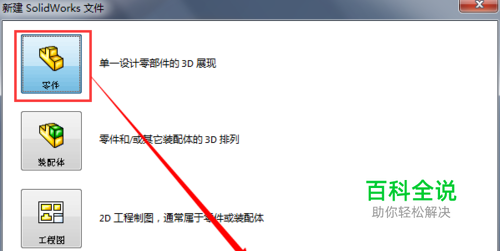

新建草图： 打开SolidWorks2010，点击文件，在下拉菜单中选择【新建】；接着在弹出的对话框中选择【零件】，点击【确定】。
- 02

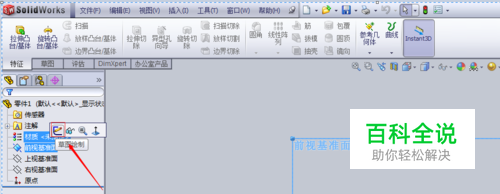

绘制图形： 点击【前视基准面】，然后选择【草图绘制】，然后在前视基准面内绘制一个你想保存为块的图形；如图所示
- 03

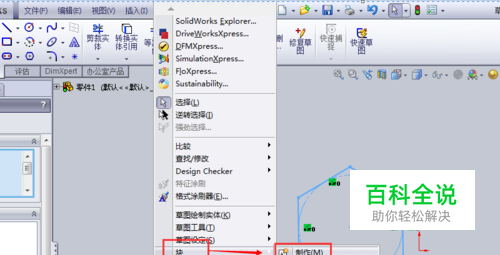

制作草图块： 绘制完成后点击ESC键退出绘图状态，然后用鼠标框选该图形。接着点击菜单栏中的【工具】→【块】→【制作】
- 04

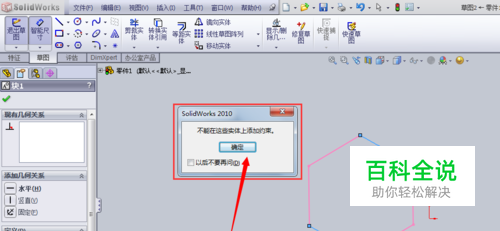

编辑块1： 点击【制作】，然后选定插入点后这样一个草图块就成功生成了。此时若我们直接点击智能尺寸对该块进行编辑会发现系统提示【不能在这些实体上添加约束】。
- 05

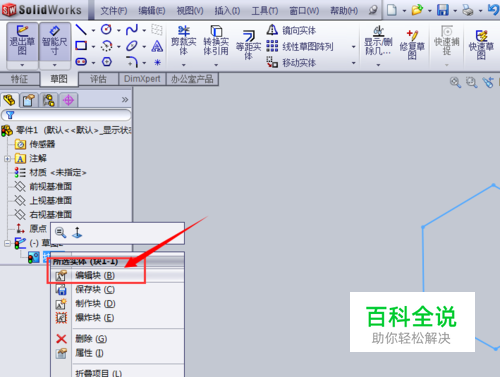

编辑块2： 用右键点击界面左边的块的名称【块1-1】，然后选择【编辑块】就能随心所欲的编辑块了。
- 06

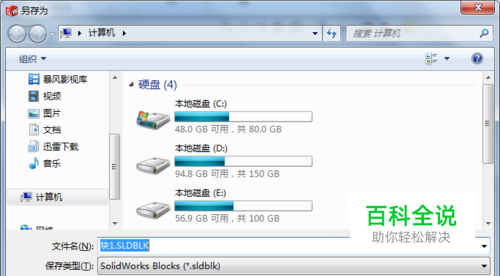

保存块： 用右键点击界面左边的块的名称【块1-1】，然后选择【保存块】，在弹出的【另存为】对话框中选择块要保存的位置，如图所示
- 07

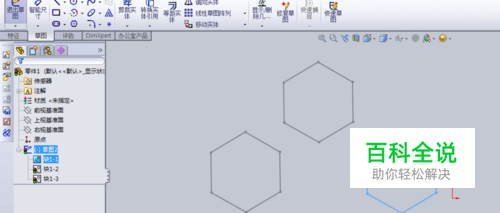

插入块： 点击界面菜单栏中的【工具】→【块】→【插入】，找到之前保存块的位置，选择该块文件就能插入。
