solidworks如何绘制方向盘
solidworks作为强大的计算机辅助三维绘图软件，经常用来绘制零部件和装配体的三维模型，这里介绍如何使用solidworks绘制方向盘。
操作方法
- 01

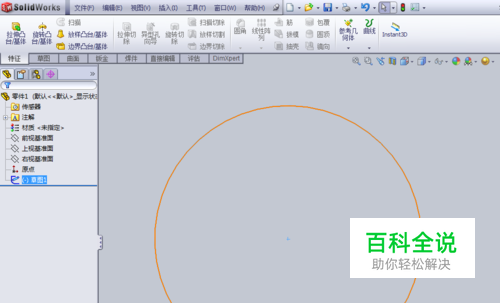

首先，打开solidworks，选择上视基准面，新建一个圆形，确定，退出草图编辑。
- 02

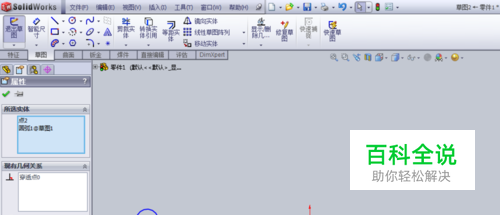

然后，选择右视基准面，绘制一个小圆，按住Ctrl，选择小圆圆心和大圆，定义两者关系为穿透，确定，退出草图。
- 03

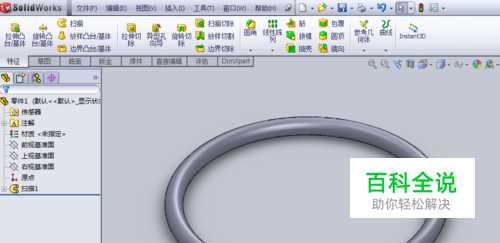

接着，选择特征工具栏的扫描命令，选择扫描草图小圆，扫描路径为大圆，确定，即可生成方向盘的握圈。
- 04

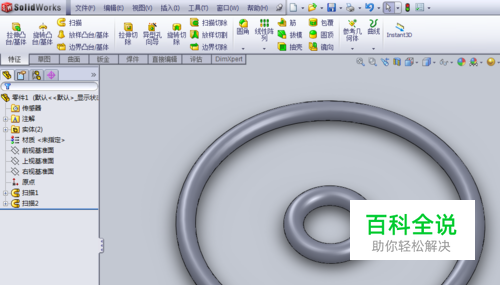

再以同样的方法绘制内圈。
- 05

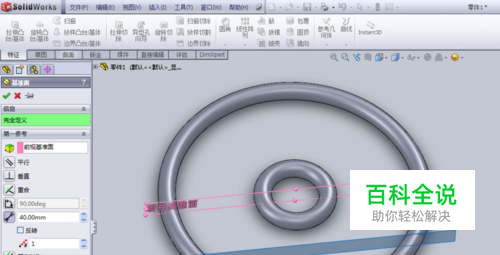

紧接着，选择前视基准面，再特征工具栏里选择参考几何体--新建基准面命令，新建一个基准面，这个基准面的位置需要在大圆内部，小圆外部即可。
- 06

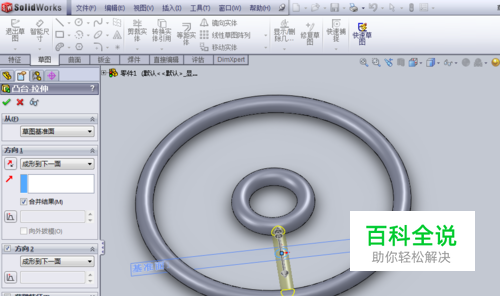

接着，在新建的基准面上绘制一个小圆，双向拉伸成形到下个面。
- 07

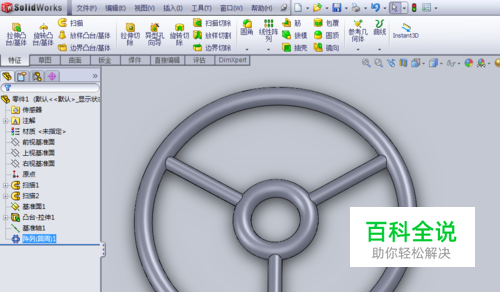

最后在圆周旋转阵列即可。
