USB鼠标换线,USB鼠标换接头
USB鼠标属于电脑里比较容易坏的耗材,时间长了我的手头上积攒了好几个坏鼠标,其中有一个是USB插头坏掉了,正好另一个摔碎的鼠标线材完好,就拆下来换上,请看操作。
操作方法
- 01

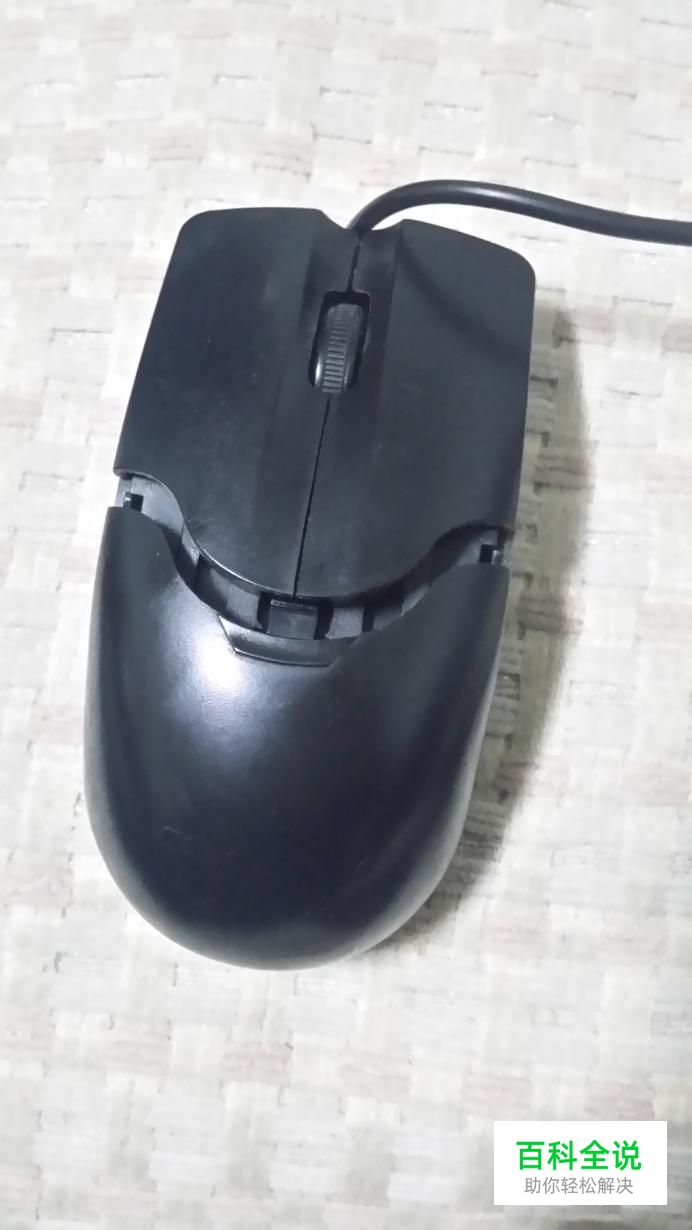

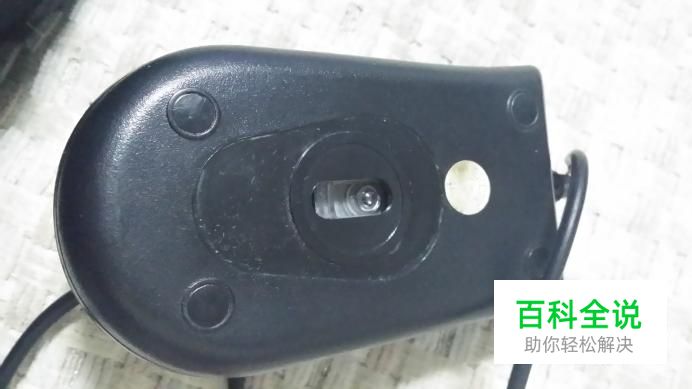

先来拆开鼠标。一般的鼠标底部都有一个固定螺丝(藏在标贴下),但我这个底部却没有螺丝
- 02

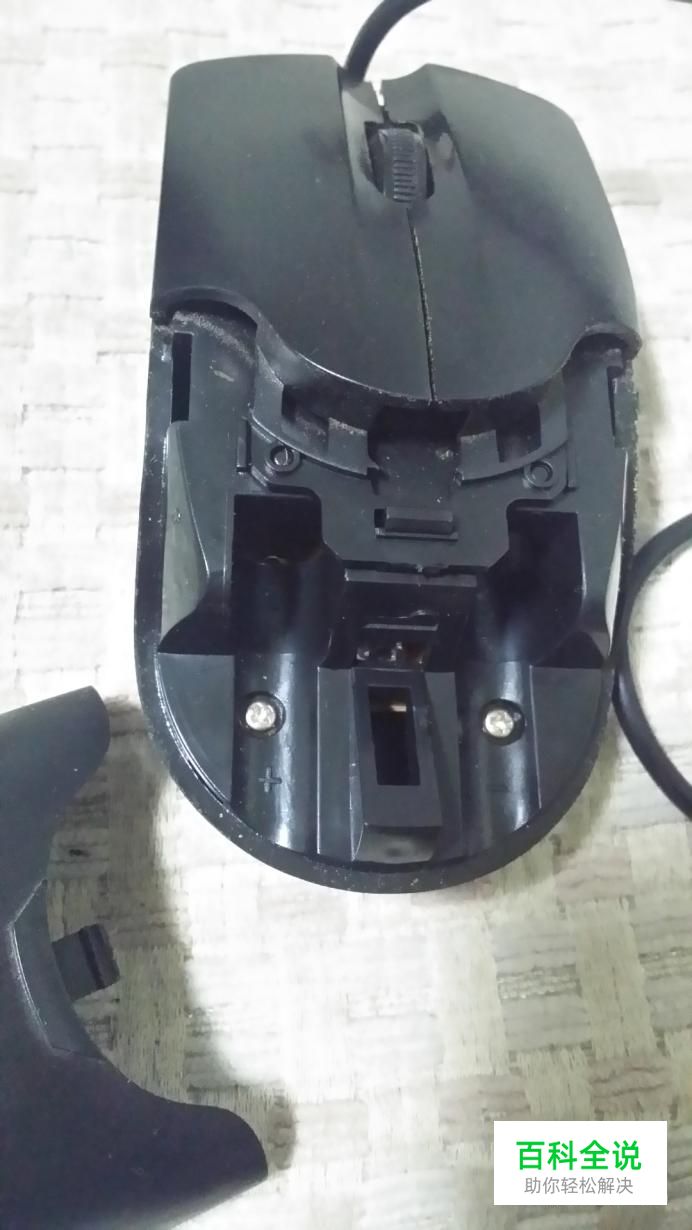

这一款是从正面下手,把后盖稍一用力往后一推,就可以拿下后盖,这时露出了两个固定螺丝
- 03

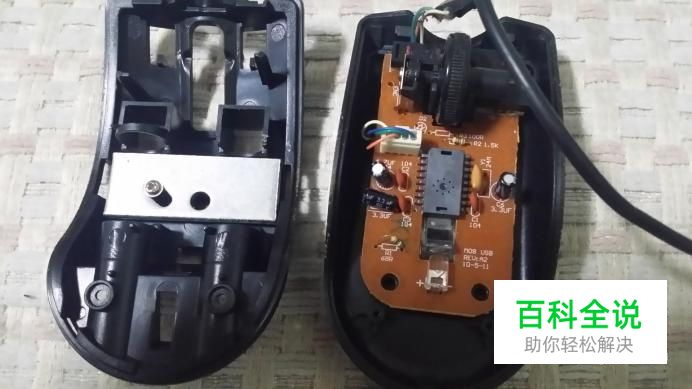

拧下螺丝,就可以把整个上盖拿下来,再把电路板取下
- 04

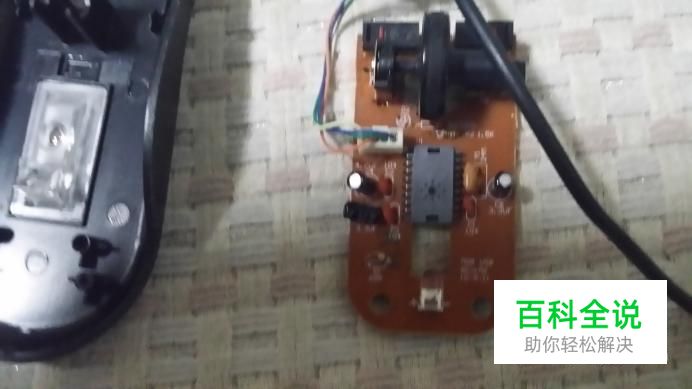

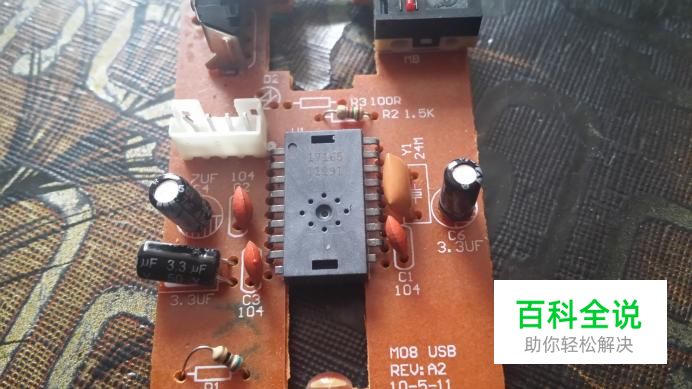

这是先不要取下USB线,先记下里面四根不同颜色的细线的接口定义,根据电路板上的表示,白红绿蓝分别对应+5V,数据-,数据+,地线。
- 05

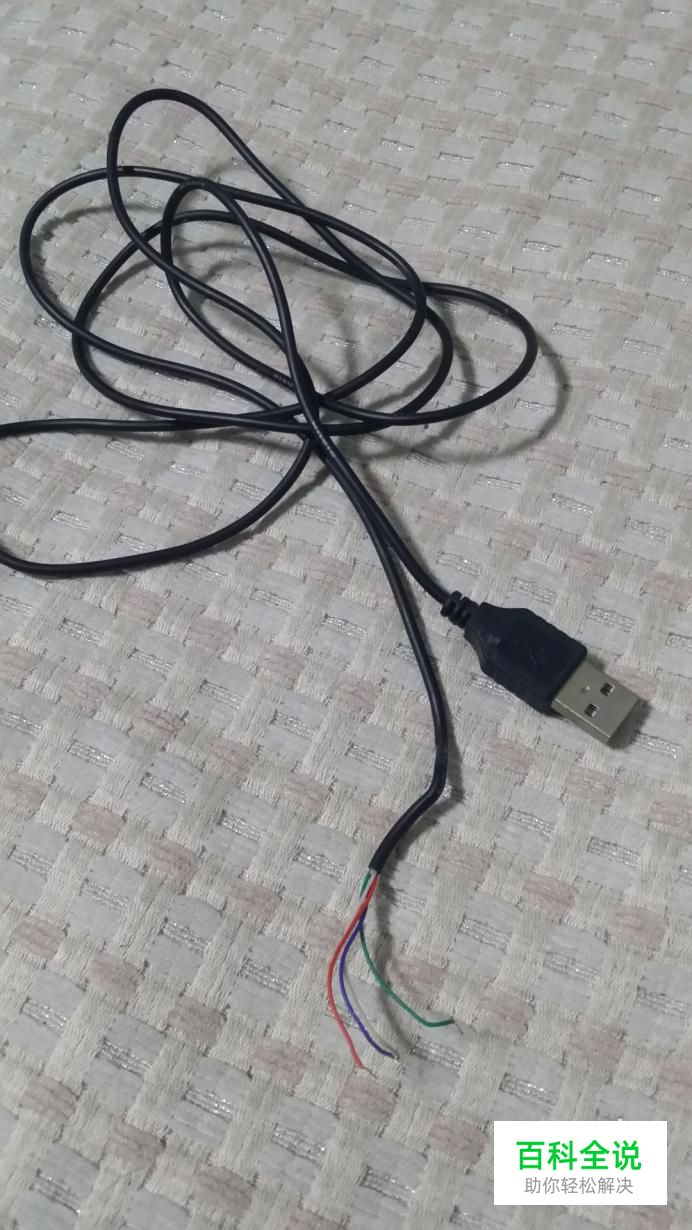

以同样的操作在另一个坏鼠标上取下USB线(这个鼠标的USB线是好的),拆下前也要把四个颜色的线的接口定义记下,我找的这两个鼠标几种颜色的线正好一一对应
- 06

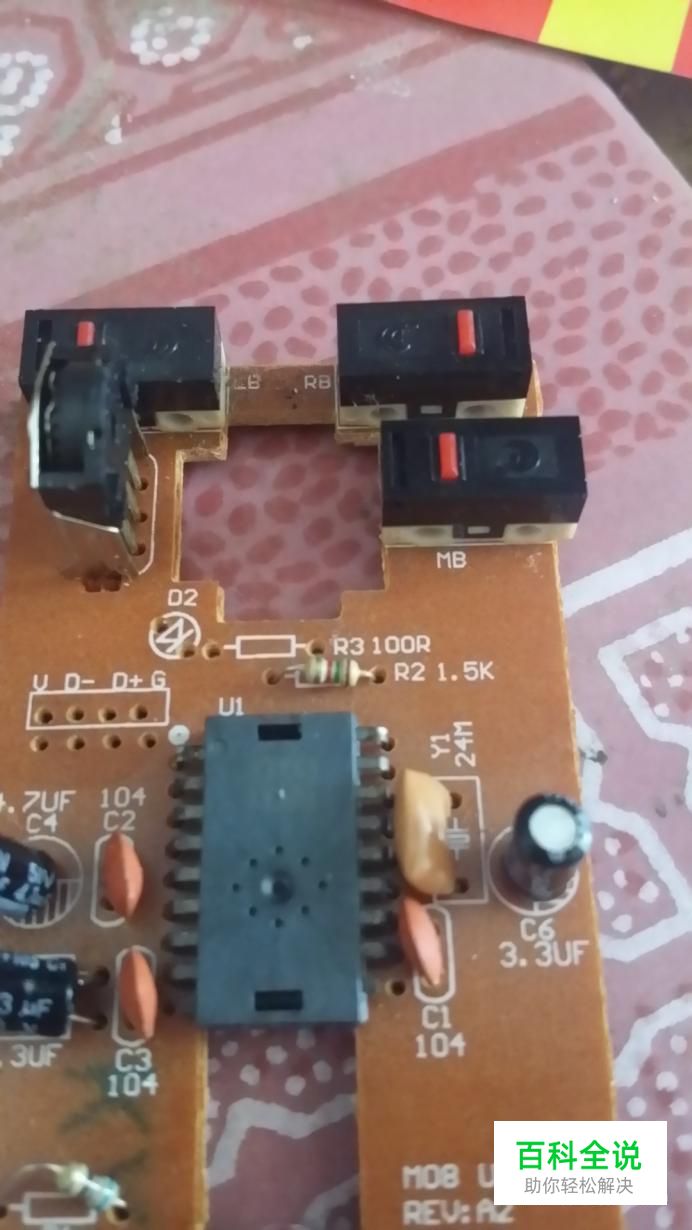

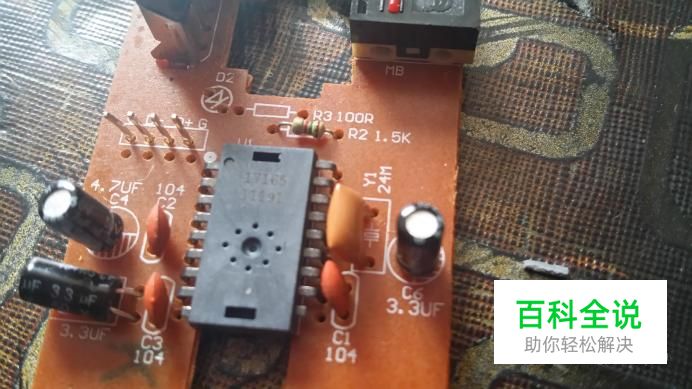

可以看到原来的线是带插头的,要换上的这根没有插头,那我们可以把电路板上的插座撬下来,用烙铁把四个针脚取下
- 07

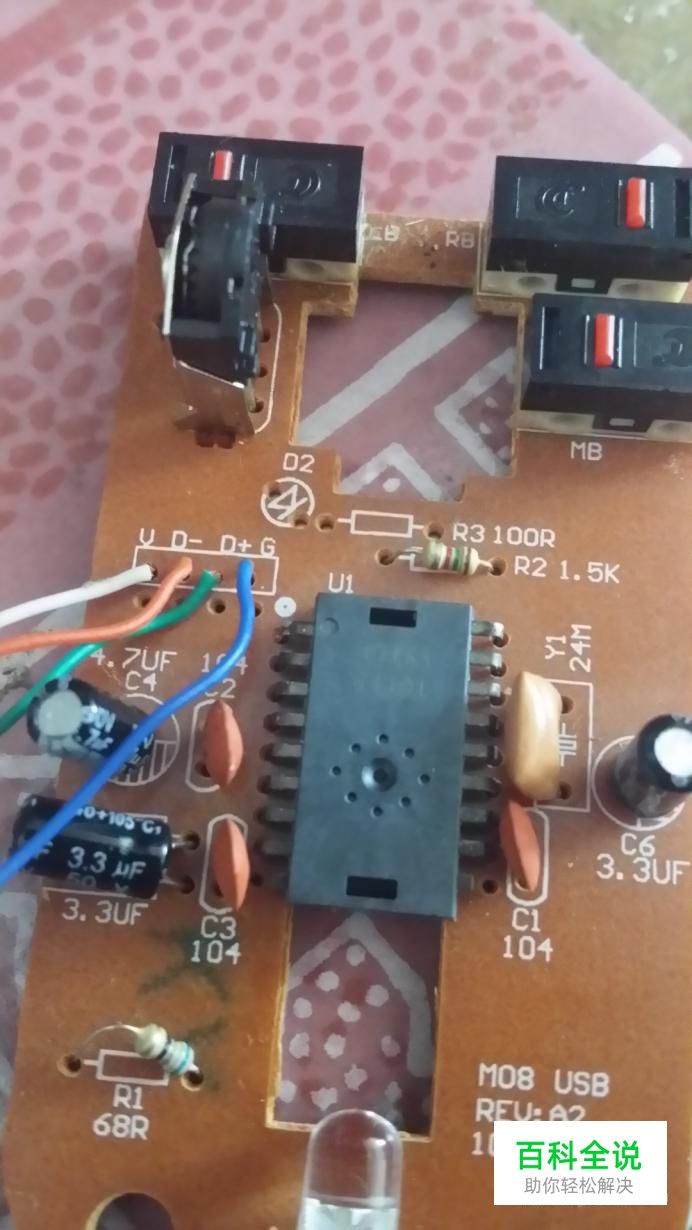

按照对应的颜色把好的USB线焊上即可
- 08

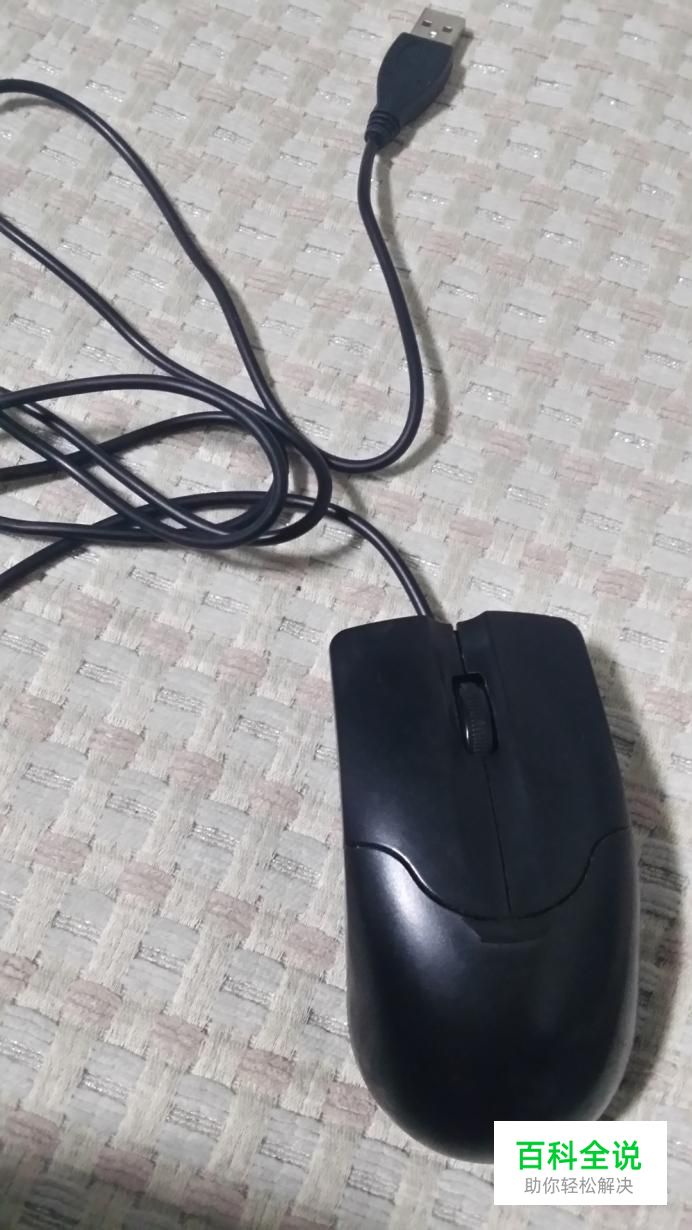

照原来的样子安装好,插到电脑上,OK。
