CAD批量打印任意加长图纸
一张图中有大小不一样的图纸怎么批量打印?这个问题肯定许多人遇到过,分批打印相同大小的图框,结果发现太乱了。这里教大家一个非常好的方法。
操作方法
- 01

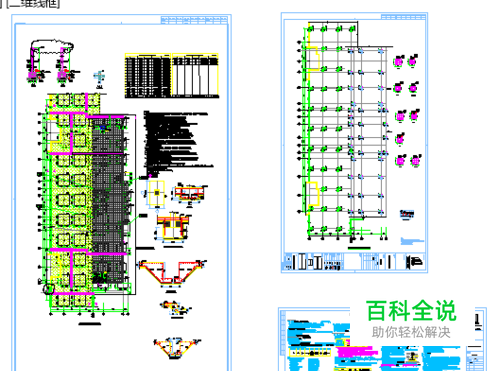

打开要批量打印的图纸。可以看出图中有三种不同尺寸的图框。
- 02
安装好SmartBatchPlot,该软件会自动添加一个含有常用标准和加长纸张的打印机---DWG TO PDF-SBP,并用SBP或者SmartBatchPlot命令打开软件,进入设置界面。
- 03
按照上图进行设置。 【1】表示图框类型,是图块图框就选图块,本图的图框为图块。 【2】指定图块图框的名称,可以多选,若为图层图框则为指定图框所在图层。图块命名的编辑栏中是可以手动输入的,多个图块可用逗号隔开。 【3】输出方式选择“打印PDF文件”,这个和PDF打印机是匹配的。 【4】 【5】选择指定的打印机,这里选择DWG TO PDF-SBP打印机,因为该打印机含有所需的纸张。 【6】因为是输出PDF文件,所以要指定文件名称和保存位置。 【7】最后提交打印。
- 04

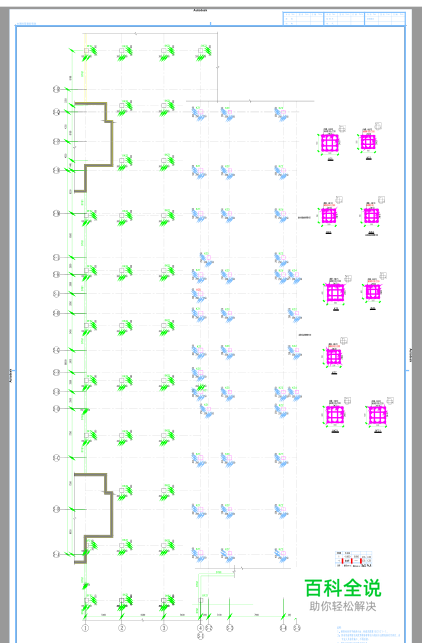

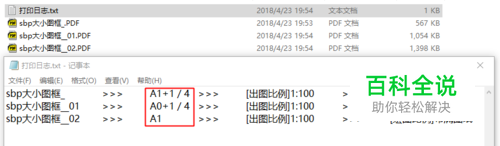

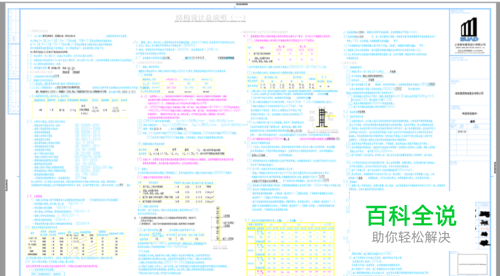

检查打印成果。打开打印日志,里面有对应文件的纸张尺寸,可以检查打印是否正确。
