Catia V5曲面分割及修剪如何用

进行曲面造型设计,会用到曲面裁剪功能。catia中在创成式模块中,有分割和修剪两种工具,二者功能有些区别,但都是裁剪曲面。接下来介绍如何使用,及二者的区别。

操作方法

  • 01

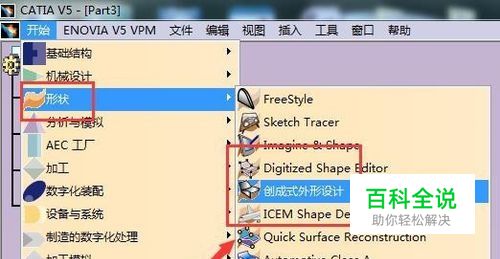

    首先,打开模型或新建,均需切换到创成式,打开路径如下图,通过菜单下形状找到该曲面工具。

  • 02

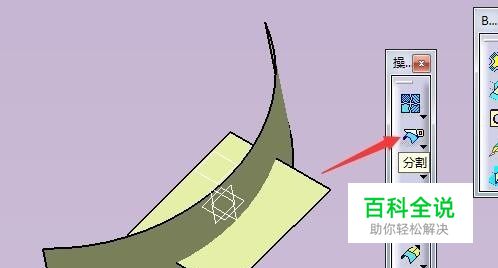

    打开模型后,如下图,用图示相交曲面进行演示,然后找到工具栏中分割,点击该按钮,首先用此工具。

  • 03

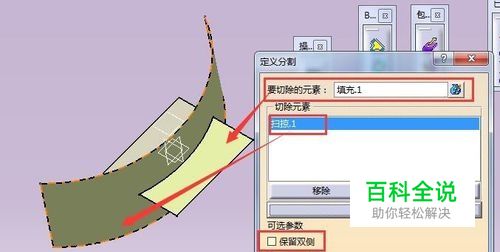

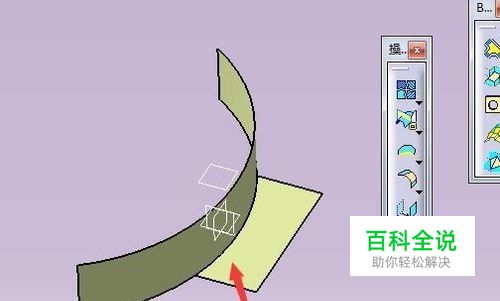

    接着弹出框中,要切除元素选择需要分割的面,下方切除元素选择相交面,如果此时点击确定,如下图2,另一侧被清除,如果点击图1中另一侧,或保留双侧,则可删去另一侧或只分割但保留两次。

  • 04

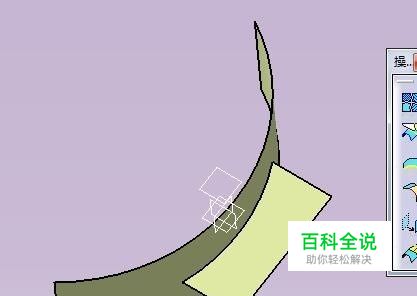

    如果分割时点选了另一侧,则会出现下图下过,如果勾选了保留两面,则两平面以相交处分开。

  • 05

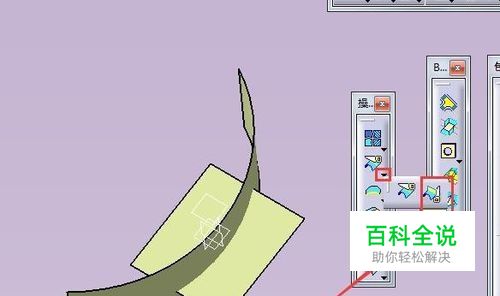

    接着介绍修剪的使用,通过点击工具栏右下角展开小图标,即可展开图示按钮,找到第二个,点击。

  • 06

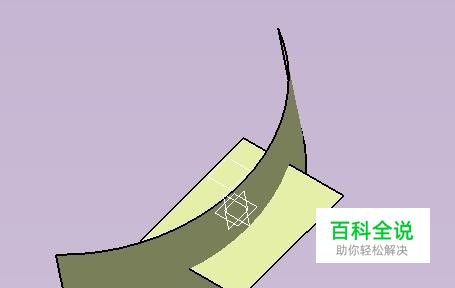

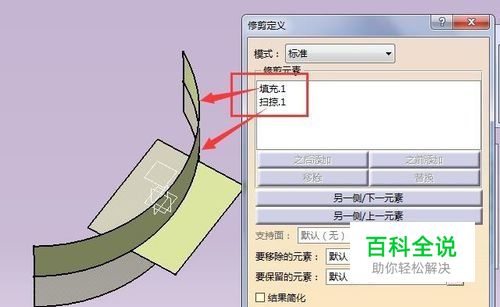

    然后在弹出对话框中选中所有要修剪的面,下方参数可进行设置,点击确定,效果如图2,其功能相比分割,是切割面并将面合并在一起,而分割只是切开面,一般使用分割。
