packet tracer路由器的配置(无需命令)
网上搜索packet tracer路由器的配置相关的知识,几乎全是命令操作的,本人很不喜欢命令行的东西,自己总结了个可视化的操作。不足之处欢迎各位指正
操作方法
- 01
我们都知道,只有处在同一个网络号段内的电脑之间才能直接通过网线(三台及以上还需要使用交换机)进行通信;如果A组电脑共三台,它们使用的网段是192.168.1.x/255.255.255.0,B组电脑共三台,它们使用的网段是192.168.2.x/255.255.255.0,那么A组内的电脑想要和B组内的电脑通信,就不能直接使用网线(三台及以上还需要使用交换机),而是需要使用路由器。所以路由器的主要功能就是实现不同网段的电脑之间的通信,所以路由器又叫做网关
- 02
多个子网络分别连接到路由器上的多个网卡上,路由器内部让这些网卡间能互相通信;这样就实现了不同网络号段的子网络之间的通信。通过路由器通信的基本原理图如下:
- 03
先来看看只有一个路由器的网络的配置。根据上面的原理图的配置和连接作出如下,可见图中的路由器连接了两个子网络,每个子网络对应路由器上的一个网卡,所以此时路由器上有两个网卡;每个网卡的IP地址要和其所对应的子网络在同一个网络号段内才行。
- 04

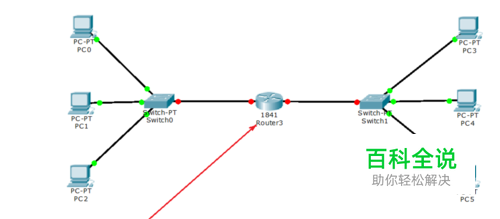

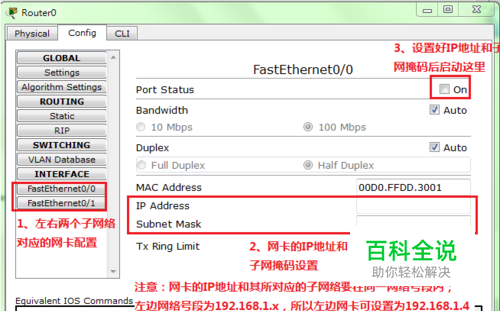

上图中路由器上的两条线还是红色,表示网络不通,需要对路由器进行配置才能使用,点击路由器如下:
- 05

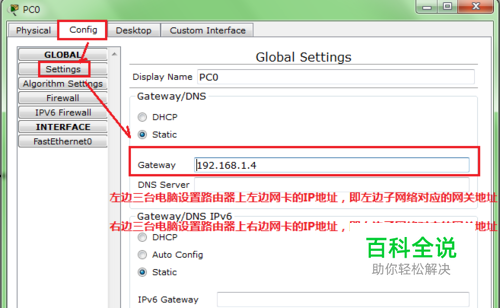

另外还必须指定每台电脑的网关IP地址才能通信:
- 06
按照上图配置好后,通过左边PC0去ping右边的PC3,并使用仿真窗口查看数据包的通行路径。可见在第一次ping时,有一个arp数据包用于寻找对方的mac地址,找到后就失效,所以这个数据包丢失了,后面的其它icmp数据包都能正常收发。第二次ping,第三次ping…都不再需要arp数据包,所以所有icmp数据包都能正常收发。
方法/步骤2
- 01
上面讲解的是只有一个路由器的网络的配置;下面来看含有三个路由器的网络的配置。
- 02
在上面只有一个路由器的网路上改进为如下网络:
- 03

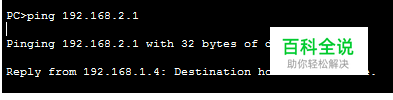

上图中设置第三个子网络的左边网卡为192.168.3.1/255.255.255.0,右边网卡为192.168.3.2/255.255.255.0;第四个子网络的左边网卡为192.168.4.1/255.255.255.0,右边网卡为192.168.4.2/255.255.255.0;第二个子网络的路由器上的网卡为192.168.2.4/255.255.255.0,这样就能和第一个子网络和第二个子网络联合起来,并且所有的红灯都会变绿了。 然后通过PC0去ping 通PC3,在仿真窗口查看数据包的通行过程。可见数据包从PC0到达Router0后,就直接返回给PC0了。此时PC0的cmd窗口中显示如下:
- 04
上图表示数据包无法通过Router0路由器。原因是,PC0的cmd中ping 192.168.2.1,即数据包的目的ip地址是192.168.2.1,而Router0右面的网卡是192.168.3.1,不是目的ip地址的网段,所以数据包无法通过Router0路由器。
- 05

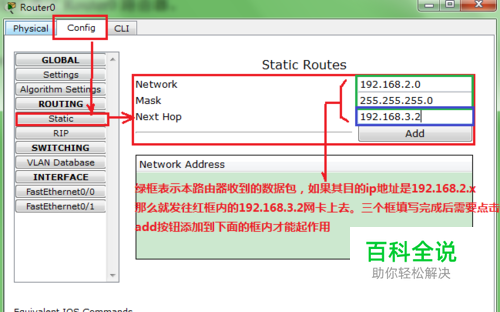

此时点击Router0路由器如下配置:
- 06

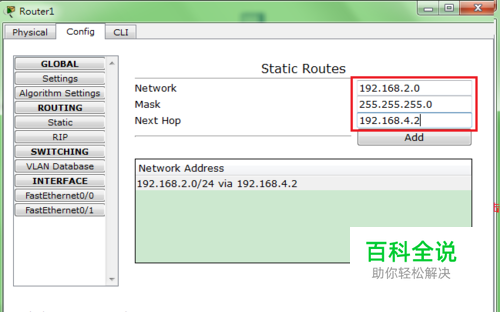

同理Router1也做如下相应配置:
- 07

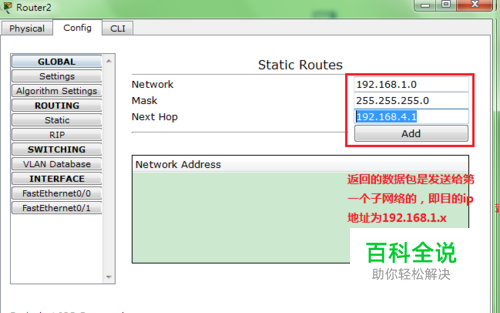

Router2无需配置,因为其上就有192.168.4.2的网卡。如上配置好后,再通过PC0去ping 通PC3,在仿真窗口查看数据包的通行过程。可见数据包可以一路从PC0到PC3了。但是,PC3返回数据包时,到达Router2就返回PC3了,这也是上面类似的问题导致的。此时配置Router2如下:
- 08

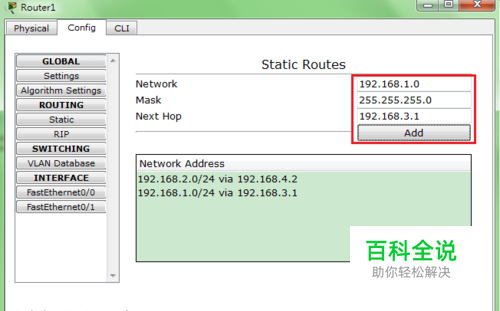

Router1配置如下:
- 09
同理Router0也无需配置,因为其上就有192.168.3.1的网卡。 如上配置后就把数据包发送出去的路径和返回的路径打通了,数据包就能正常在PC0和PC3之间收发了。
