三维设计软件SolidWorks中有个边界凸台/基体命令，这个命令在UG、Pro/e中笔者都没看到，但是在使用过程中，笔者发现这个命令和放样凸台/基体很类似，今天我们分享一下如何使用边界凸台/基体的功能。

操作方法

01

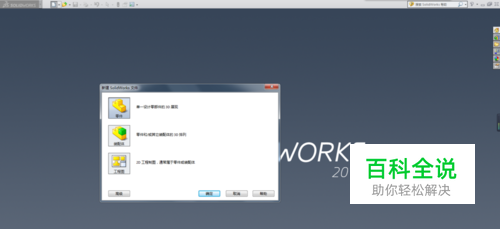

打开SolidWorks软件，新建一个零件文件。
02

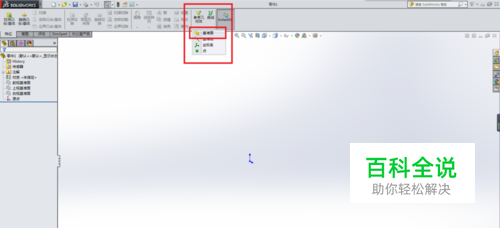

执行【参考几何体】【基准面】，激活基准面命令，新建基准面。
03

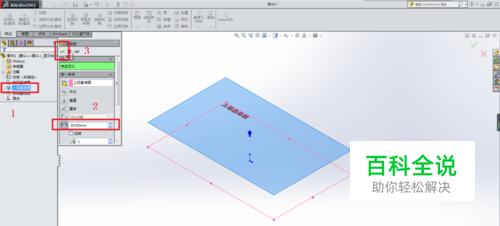

如下图所示，软件弹出“基准面”对话框，然后依据数字顺序操作。 1、选择上视基准面 2、输入距离30 3、点击√确定。完成以上操作，距离上视基准30mm的基准面1就新建完毕了。
04

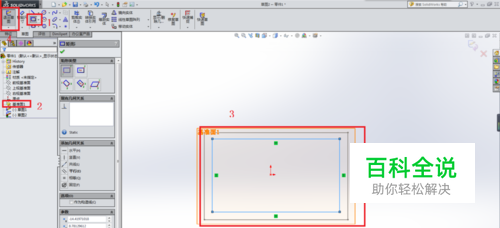

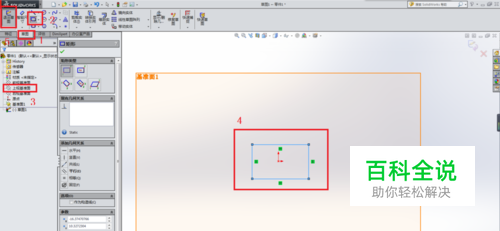

以上视基准面为草图平面画一个矩形草图。（以前笔者喜欢画圆，今天换换），具体操作步骤如下： 1、点击“草图”，使工具栏从特征转到草图 2、点击工具栏中的“矩形”命令 3、点击上视基准面，以它作为草图平面 4、随手画一个矩形，尺寸随意 5、点击“退出草图”，完成草图的绘制。还有一步需要操作，鼠标在空白地方点击左键，见草图矩形颜色变成灰色，这样才是彻底退出了草图状态，否则你继续点击画草图，还是会回到这个上视基准面上画草图。
05

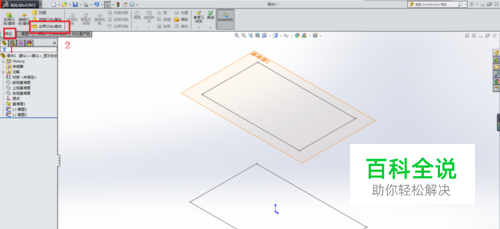

以同样的方法，在基准面1上画一个矩形，尺寸随意，笔者画的比之前那个矩形小一点。具体操作如下： 1、点击工具栏中的“矩形”命令 2、点击上视基准面，以它作为草图平面 3、随手画一个矩形，尺寸随意 4、点击“退出草图”，完成草图的绘制。
06

1、点击“特征”，使工具栏从草图转到特征 2、找到边界凸台/基体命令，现在可以看到之前灰暗的图标变亮了 3、点击边界凸台/基体命令图标，激活这个命令
07

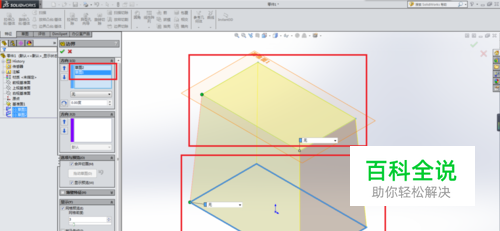

如下图所示的“边界”对话框，先后选择草图2、草图1，这个没有顺序要求。这样的操作是不是很熟悉，这和放样凸台/基体的操作基本相同吧，没错，在笔者看来就是相同的，这里笔者省略了路径曲线，否则就完全一样了。
08

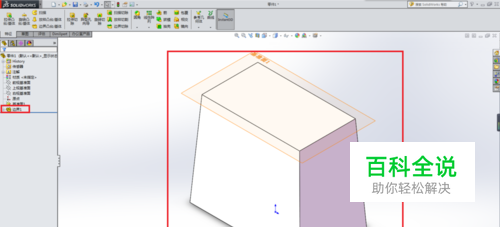

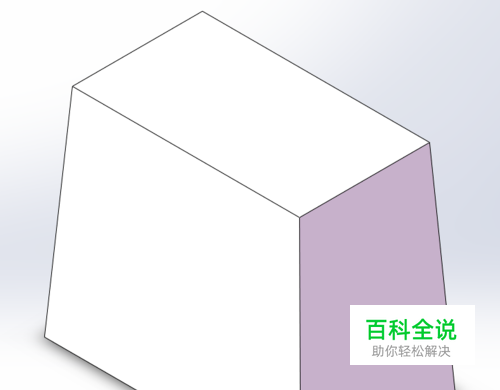

完成边界凸台/基体的创建了，如下实体
09

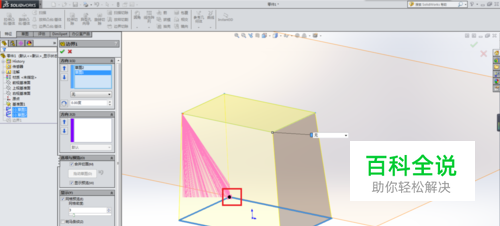

继续回到边界1的对话框，因为没有路径曲线，所以这里可以通过移动“点”来改变形状。
10

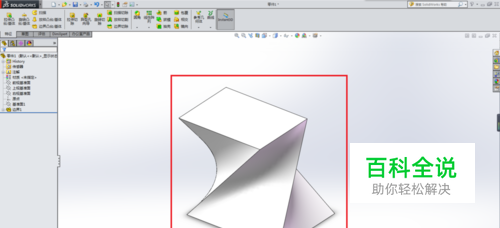

形状改变的效果
