DIY台式电脑棘手的跳线安装
DIY台式电脑，很多的网友已经掌握了组装方法，主要是把主机的各个硬件连接起来，关于硬件的连接，其实很简单，在这里我就不重复了，重点是装机中最后的跳线连接，也是装机中比较复杂和棘手的问题，下面把跳线的连接方法，作一个详细的阐述。
操作方法
- 01

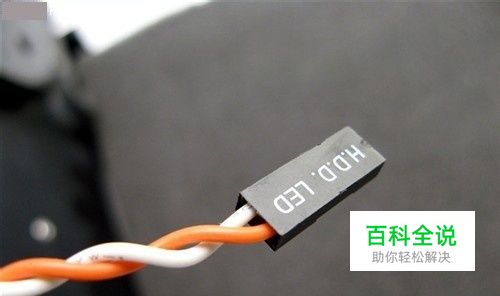

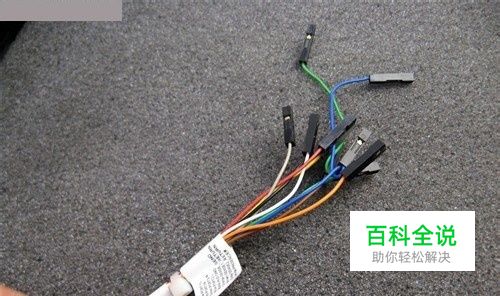

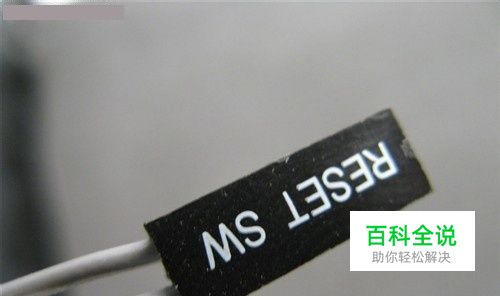

1、认识跳线： POWER SW：电源开关跳线 RESET SW:重启 复位跳线 +PLED-：电源灯跳线 HDD LED：硬盘灯跳线
- 02

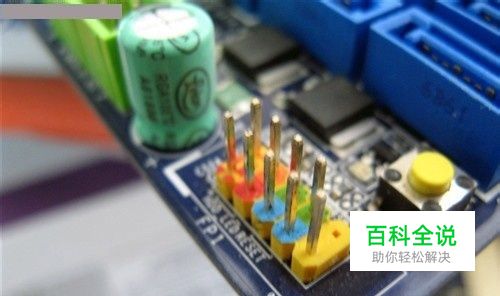

2、认识主板上的9Pin插线位置。 如图就是主板上跳线连接的9Pin位置。 但不同的主板，9Pin的样式也可能不同。如技嘉B75M-D3V主板，9Pin位置在白色插槽右下的白色针里，如图。（主板说明书中有） 不管如何，找准9Pin位置是关键。
- 03

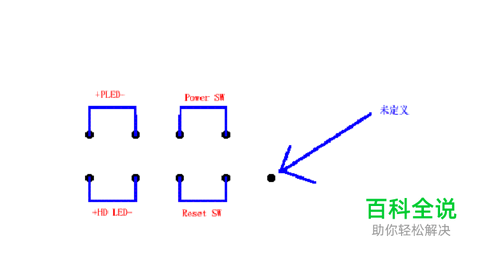

3、跳线连接： 如图所示：这是跳线安装9Pin图，箭头所指为第9Pin，这个针是未定义针，不连接任何线。第9针对面的位置叫缺针，也就是没有针的意思。 跳线连接的技巧： 缺针旁边插电源 POWER SW 无正负之分 电源对面插复位 RESET SW 无正负之分 电源旁边插电源灯 +PLED-，负极靠近电源线 POWER SW （针脚通常是左正右负） 复位旁边插硬盘灯 HDD LED 负极靠近复位线 RESET SW 总之，有正负极的跳线不能插错，插错肯定电脑点不亮，还可能造成烧坏主板。连接之后，再反复检查，确认安装无误，再连接外接电源。
