Solidworks怎样在圆弧面上打螺纹孔
Solidworks经常会用到打螺纹孔的命令，但是圆弧面上和平面上不一样，那么在圆弧面上怎样打孔呢？
操作方法
- 01

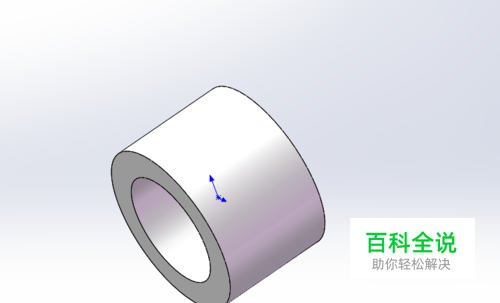

打开零件之后，先需要确定孔的位置。
- 02

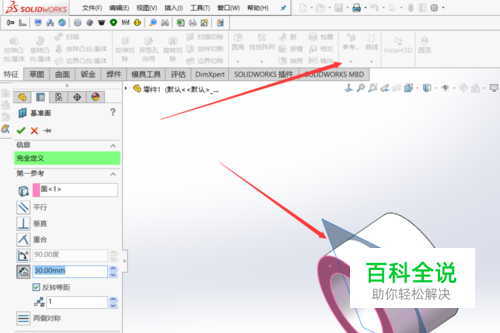

我们先在孔中心所在的面新建一个基准面。
- 03

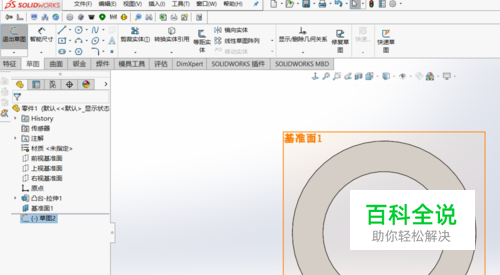

之后在新的基准面新建一张草图。
- 04

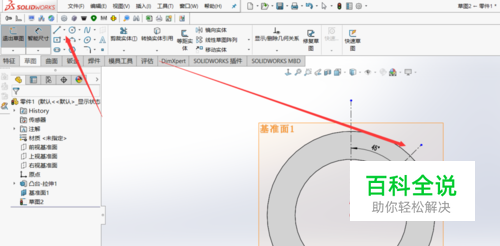

然后选择中心线，在草图上画线，其中中心线和圆弧面的交点就是螺纹孔的位置。
- 05
然后我们退出草图，选择异型导向孔，在圆弧面上随便打一个孔。
- 06

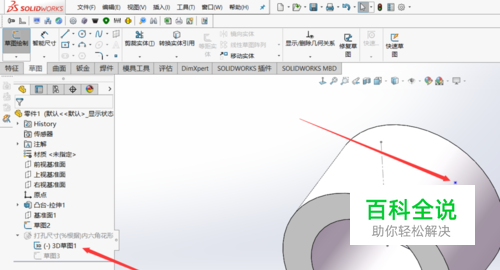

然后右击螺纹孔的3D草图，选择编辑草图。
- 07

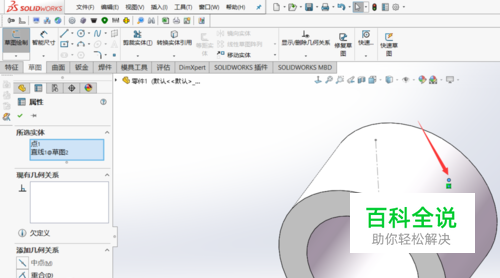

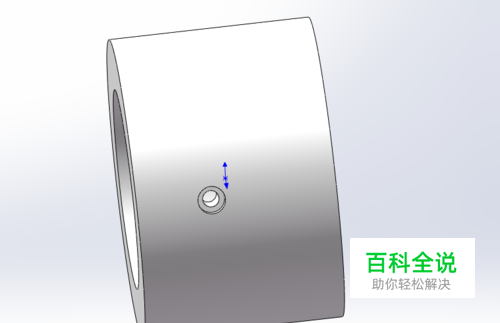

然后选择螺纹孔的位置点和之前草图的中心线，定义重合，就能打上螺纹孔了。
