CAD图层的隐藏与显示

CAD是一个工程上很常用的制图软件，无论是建筑还是机械设计我们都离不开它，一般一个CAD文件都包含很多个图层，由于图层太多有时我们看图时需要关闭一些图层。

操作方法

  • 01

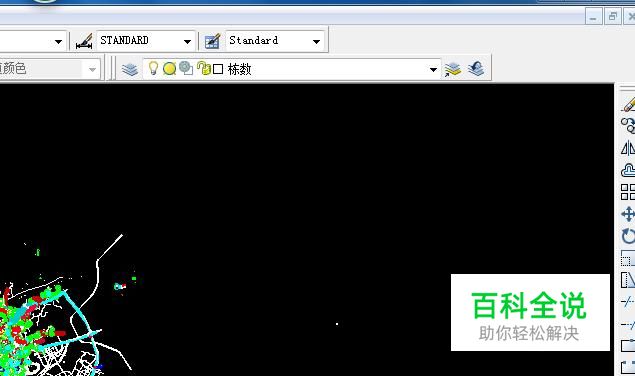

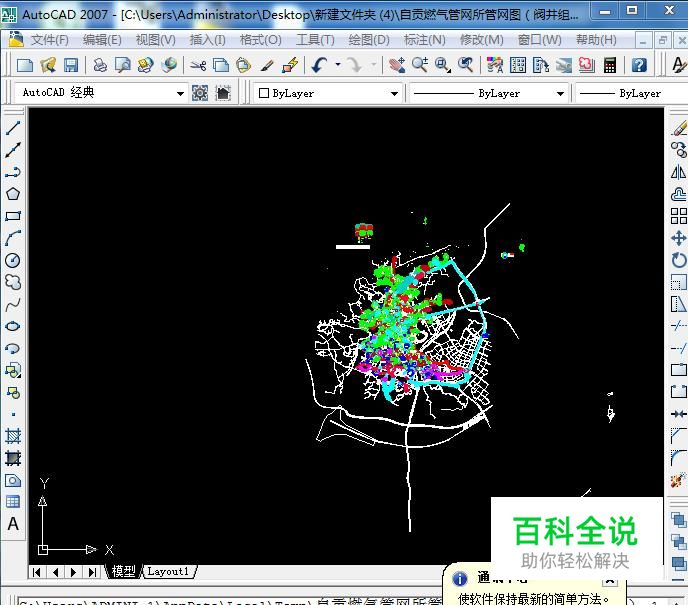

    我们打开一个CAD文件，打开后我们看下文件最上面的快捷菜单里有没有图层开关快捷方式，如果有我们点击快捷菜单上的向下箭头。

  • 02

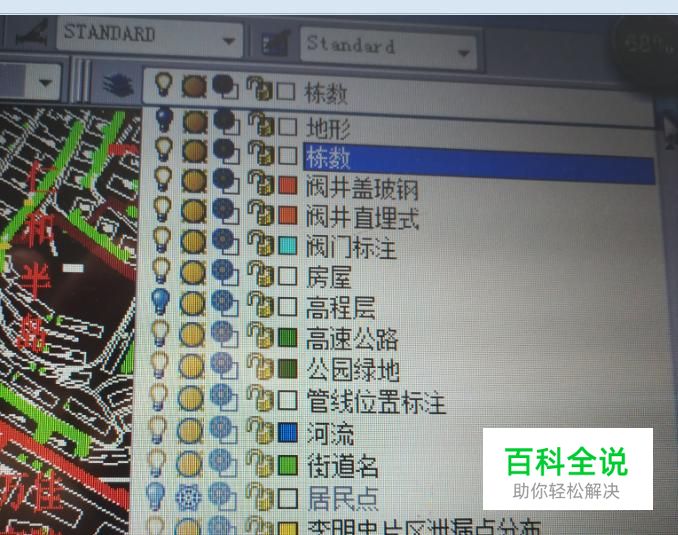

    就会出现图层列表，我们可以看到每个图层的左边都有一个灯形的图标，我们点击一下对应图层的灯，图标变暗后就把该图层关闭了。

  • 03

    如果没有这个快捷菜单，我们可以在最上面找到格式菜单，点击格式就会弹出一个下拉菜单，我们在里面找到图层菜单。

  • 04

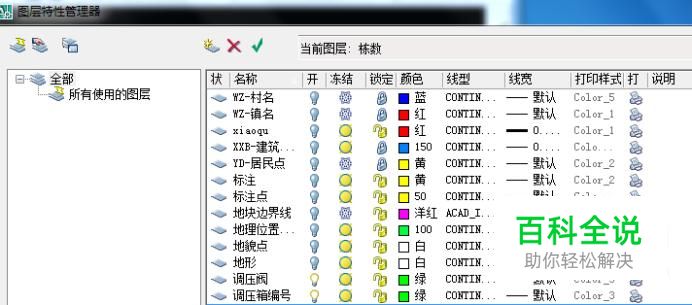

    点击进入图层管理器，在里面我们就可以看到该文件所有的图层，然后找到我们要关闭的图层，点击该图层左边的灯形图标，图标变暗就关闭了该图层了。
