打开西门子STEP7-Micro/WIN通信配置的5种方法

西门子STEP7-Micro/WIN是西门子公司S7系列PLC的编程软件，是学习PLC的基础工具，搭建个人计算机与PLC之间的通讯是PLC组态的第一步，十分重要。西门子STEP7-Micro/WIN编程软件提供5种打开通信配置的方法。

方法1

  • 01

    正确安装的西门子S7系列PLC，上电自检。编程用的计算机与PLC之间的硬件连接很简单，将PC/PPI电缆的PPI端连接到PLC的RS-485通信口，将PC/PPI电缆的PC端接到计算机的RS-232通信口（一般是COM1）。如果是手提电脑，需购买USB/PPI接口的电缆。

  • 02

    双击运行西门子STEP7-Micro/WIN编程软件。

  • 03

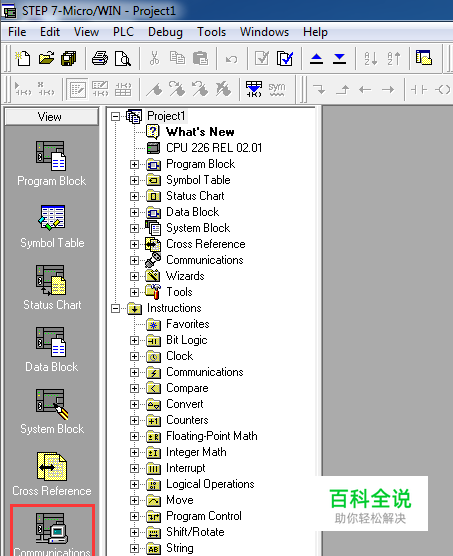

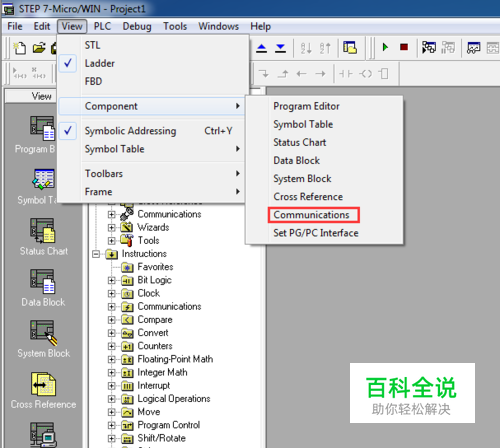

    在“视图（View）”【又译“查看”】菜单中，单击选择“组件（Component）”>“通信（Communications）”。

  • 04

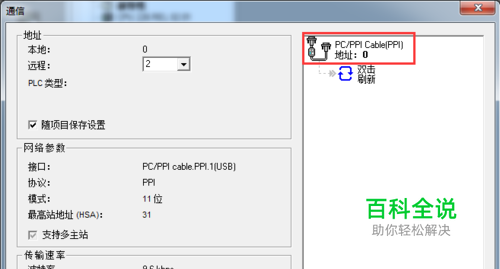

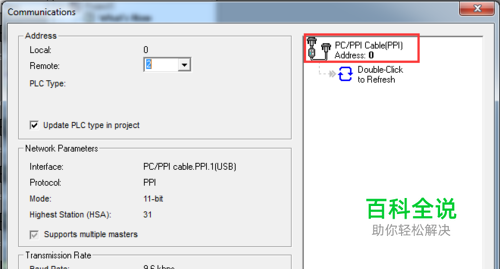

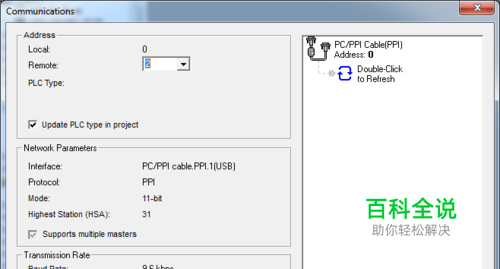

    跳出“通信（Communications）”的属性面板。

  • 05

    在属性面板单击左下角的“设置PG/PC接口（Set PG/PC interface）”，或单击右上角的“PC/PPI Cable （PPI）地址”。

  • 06

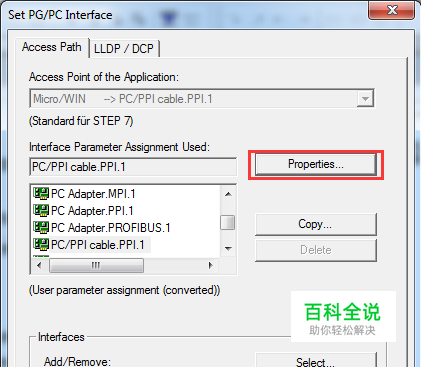

    进入接口编辑面板后，单击“属性（Properties）”。

  • 07

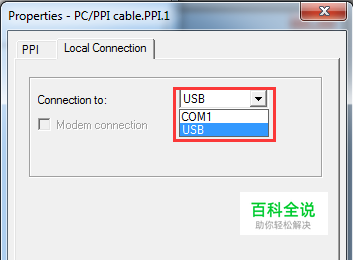

    弹出“属性（Properties-PC/PPI cable.PPI.1）”面板，先选择PC的连接方式（USB/COM1）；之后根据PLC的参数来选择PPI的相关参数，如红框所示。

    方法2

    • 01

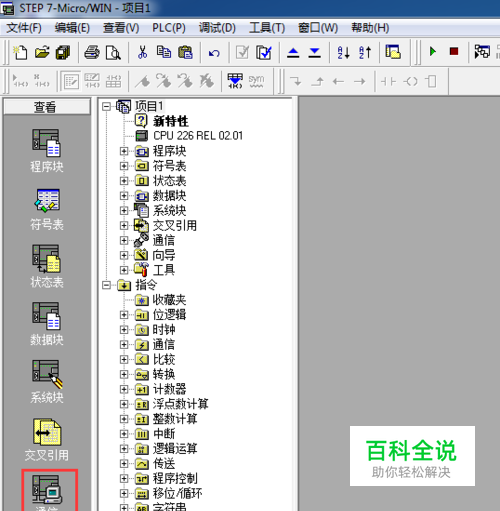

      在运行西门子STEP7-Micro/WIN编程软件后，单击左侧“视图（View）”【又译“查看”】菜单中的“通信（Communications）”按钮，进入“通信（Communications）”的属性面板。后面的步骤与“方法1”一致。

    方法3

    • 01

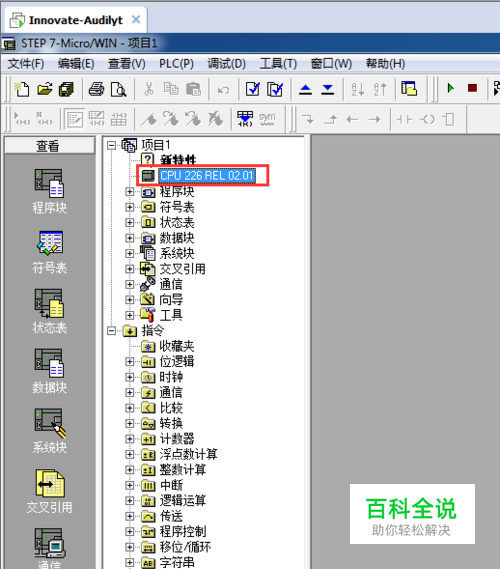

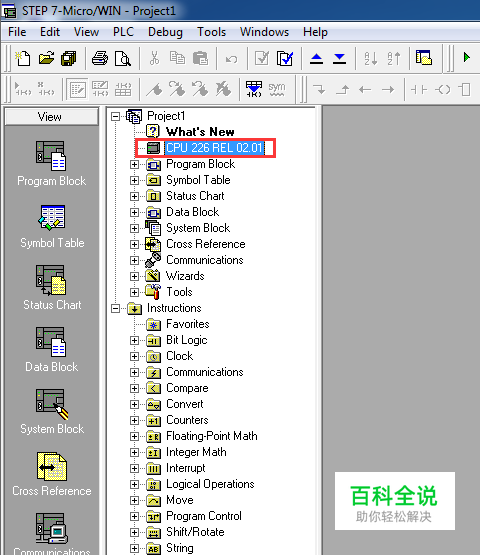

      在运行西门子STEP7-Micro/WIN编程软件后，双击“项目（Programmas）”中的展开项CPU。

    • 02

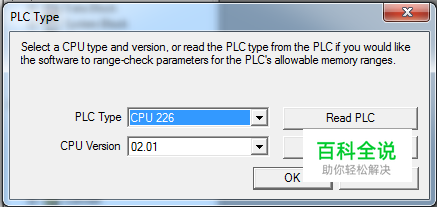

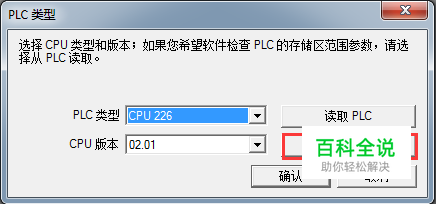

      进入“PLC类型（PLC Type）”面板，进而单击“通信（Communications）”按钮，进入“通信（Communications）”的属性面板。后面的步骤与“方法1”一致。

      方法4

      • 01

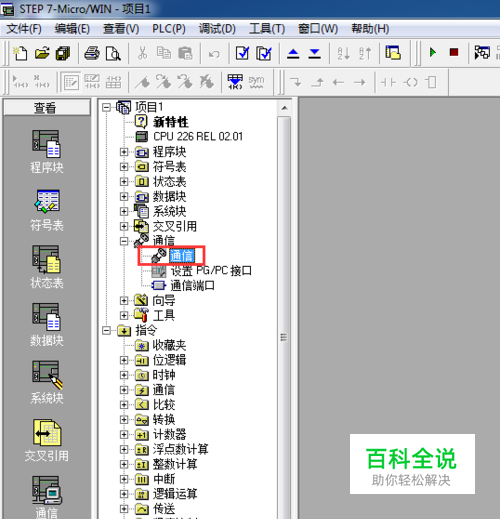

        在运行西门子STEP7-Micro/WIN编程软件后，双击“项目（Programmas）”中的展开项“通信（Communications）”下面的“通信（Communications）”。进入“通信（Communications）”的属性面板。后面的步骤与“方法1”一致。

        方法5

        • 01

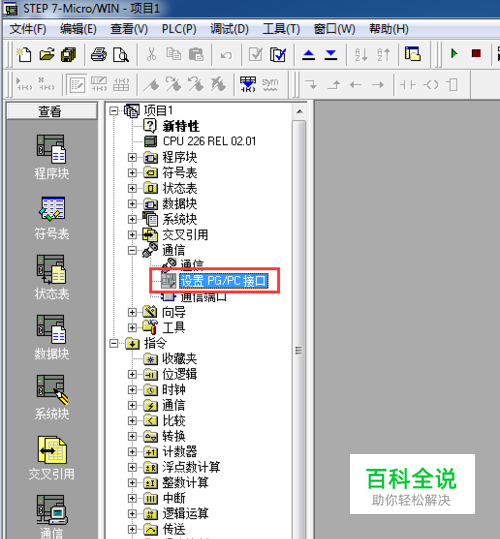

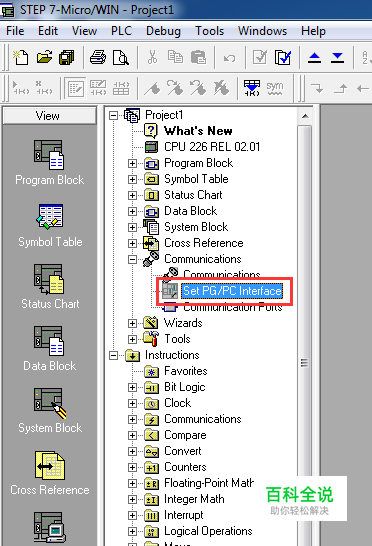

          在运行西门子STEP7-Micro/WIN编程软件后，双击“项目（Programmas）”中的展开项“通信（Communications）”下面的“设置PG/PC接口（Set PG/PC Interface）”，直接进入接口编辑面板。后面的步骤与“方法1”一致。
