无线路由救砖 ttl刷机教程
路由器变砖 可用usb转ttl 救急。刷机。
操作方法
- 01
使用网线，连接电脑和路由器的wan口
- 02

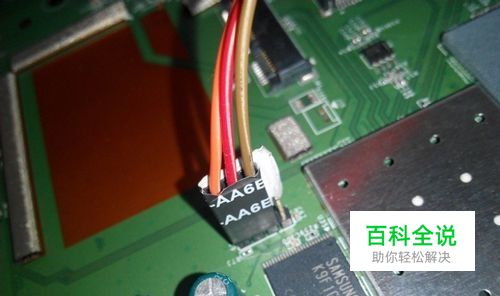

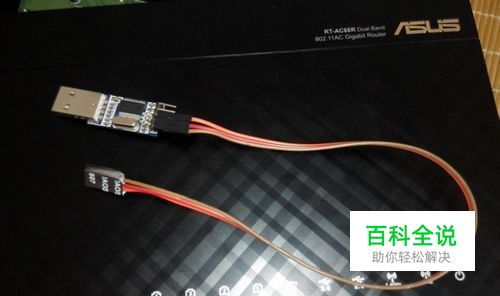

把usb转TTL线连接到电脑USB端口，另一端连接到路由器的TTL接口。接线方法 接线 路由器上VCC 不接 路由器 Tx --- TTL线的RX针 路由器 Rx --- TTL线的TX针 路由器GND --- TTL线的GND针
- 03

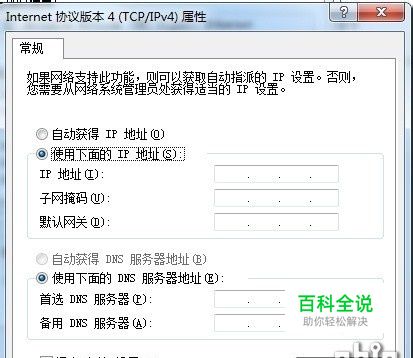

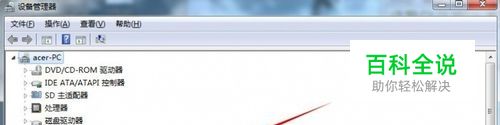

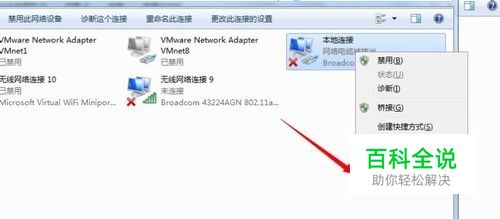

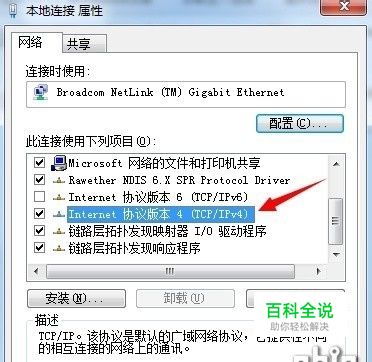

安装usb转ttl 串口驱动。 在设备管理里面，要看到COM3出现； 把电脑网口IP配置为192.168.1.100； 安装TFTP 配置TFTP软件，刷机文件要放在TFTP指定目录下。
- 04

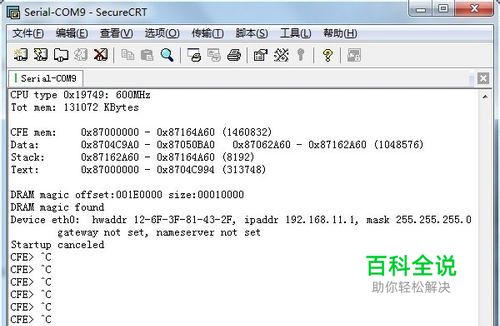

配置串口终端。运行putty，点Serial，串口设置: 波特率 57600，NONE，8，1，NONE。 打开串口，开始显示路由器开机过程。
- 05
路由器通电；U-Boot 1.1.3 config usb.. 10、在出现"config usb.."文字时，按“2”；******************************Software System Reset Occurred ****************************** __________________________________________________________________ | ______ ___ ____ ___ _ _ | | / ___\ \ / / \ |___ \ / _ \/ / | ___ ___ _ __ ___ | | | | _ \ \ /\ / / _ \ __) | | | | | | / __/ _ \| '_ ` _ \ | | | |_| | \ V V / ___ \ / __/| |_| | | || (_| (_) | | | | | | | | \____| \_/\_/_/ \_\_____|\___/|_|_(_)___\___/|_| |_| |_| | | | | Global Wireless Alliance | | http://www.gwa2011.com | | E-Mail:2579131212@qq.com | | Dreambox Team 2012 | |________________________________________________________________| Please choose the operation: 1: Load system code to SDRAM via TFTP. 2: Load system code then write to Flash via TFTP. 3: Boot system code via Flash (default). 4: Entr boot command line interface. 7: Load Boot Loader code then write to Flash via Serial. 9: Load Boot Loader code then write to Flash via TFTP. You choosed 2 0 eth_register Eth0 (10/100-M) enetvar=ethaddr,Eth addr:00:0C:43:09:26:BB eth_current->name = Eth0 (10/100-M) 2: System Load Linux Kernel then write to Flash via TFTP. Warning!! Erase Linux in Flash then burn new one. Are you sure?(Y/N) 输入“Y”， 并按照下面输入相应信息：Please Input new ones /or Ctrl-C to discard Input device IP (192.168.1.1) ==:192.168.1.1 Input server IP (192.168.1.100) ==:192.168.1.100 Input Linux Kernel filename () ==:0223.bin输入回车，刷机开始开始刷机。正确TFTP传输文件时，电脑TFTP上面会显示如下信息，表明TFTP开始传输文件 。 TFTP文件传输完毕。路由器删除FLASH，并将固件写入FLASH。
- 06
刷机完成后，路由器会重启，重启完毕，在TTL串口putty里面，输入回车，会显示如下信息，表明刷机已经成功：BusyBox v1.15.3 (2013-02-23 13:25:51 CST) built-in shell (ash) Enter 'help' for a list of built-in commands. ______ ___ ____ ___ _ _ / ___\ \ / / \ |___ \ / _ \/ / | ___ ___ _ __ ___ | | _ \ \ /\ / / _ \ __) | | | | | | / __/ _ \| '_ ` _ \ | |_| | \ V V / ___ \ / __/| |_| | | || (_| (_) | | | | | | \____| \_/\_/_/ \_\_____|\___/|_|_(_)___\___/|_| |_| |_| ------Dreambox-GWA(2013, r570) ------------ * 全球无线联盟 哦耶 * Global Wireless Alliance, AE * http://www.gwa2011.com * Mail:2579131212@qq.com * Powered by Openwrt-Dreambox 2013 ------------------------------------------------root@AE:/#
