CAD中如何清理不需要的图层?
在CAD中我们需要做很多辅助图层，那么在提交最终图的时候往往不需要这些图层，那么怎么才能将不需要的图层删除呢？
操作方法
- 01

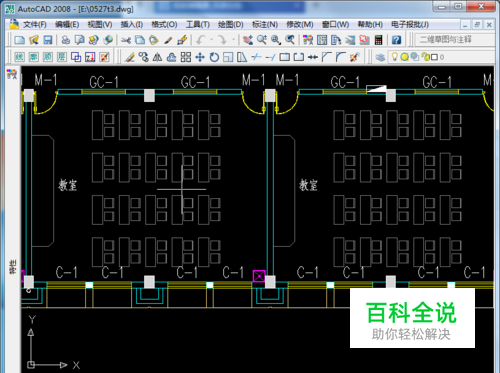

我这里先打开一个已完成的CAD图形，这里就以这个图形作为示例。
- 02

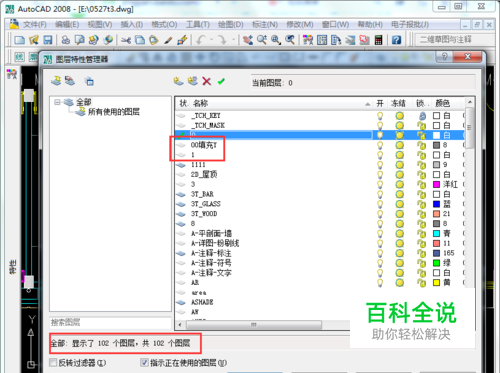

然后打开图层管理器就可以看到有很多图层都是空白的。那么现在我们就需要删除掉这些图层。
- 03

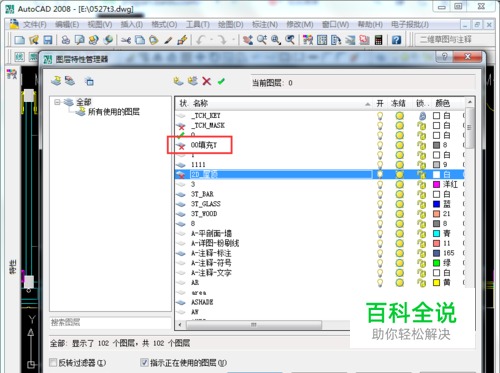

从图层管理器里可以看出这个图现在是有102个图层的。 选中空白图层，右击选择删除，这个图层还是在这里，只是多了一个叉。
- 04

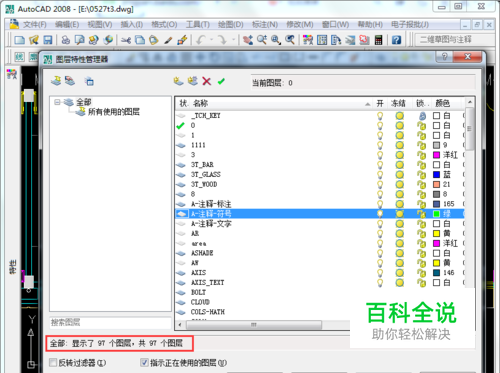

只有在点击应用之后才会将刚刚删除的图层清理掉。 但是这样操作起来比较耗时间，因为需要一项项选择空白的图层。这在图层比较多的时候并不是很实用。
- 05

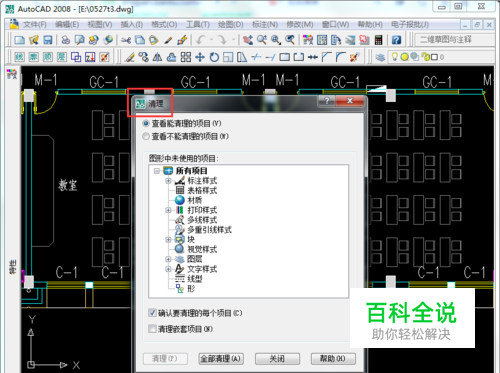

这样我们可以使用一个清理图层的快捷键，PU，输入pu打开清理对话框。
- 06

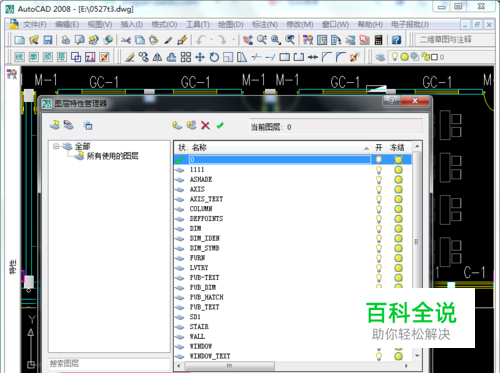

这里会显示可以清理和不可以清理的图层有哪些，我们选择这些需要清理的图层，然后点击全部清理，等待清理完成。 然后再回到图层管理器看一下，这时候图层只有23个有效图层了。 这种方法是不是要比单独的删除要快捷很多了。
