在CAD软件操作中，我们经常创建CAD块来帮助自己绘图，以提高绘图效。但在实际操作中，初学者和一些常用CAD但又不怎么熟悉CAD的人对CAD块的概念比较模糊，对建块，修改块及块改名不怎么熟悉，特别是对块的修改，很多人直接把它炸开再进行修改，那是非常不正确的，那只会让你的CAD图纸变得无比的庞大，随之而来就是整个图纸变得非常的卡。
下面我们就来说说如何对块进行修改。常用的有两种：
1，命令：Bedit 窗口模式进行块修改。
2，命令：Refedit/Refclose 图形模式进行块修改。

1.窗口模式进行块修改（Bedit)

01

首先讲讲窗口模式如何对块进行修改（Bedit)。如下图，我们想对这个螺栓块进行修改
02

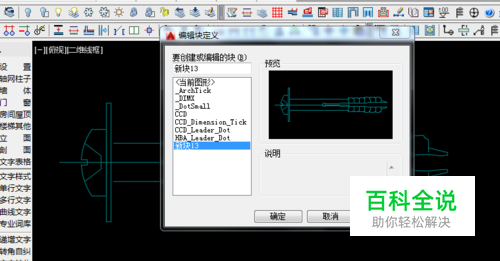

在命令行中输入Bedit后再空格键，CAD就会弹出一个“编辑块定义”的对话框，选中要修改的螺栓，按确定。
03

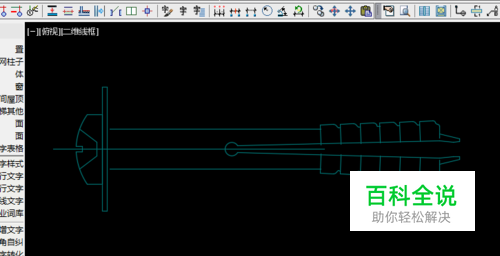

整个界面就进入了块编辑器界面，在界面里，块不再是一个整体，而是变成了分体，我们可以对块进行想要的修改，修改完之后，关闭块编辑器并保存修改好的块就行了。

2.图形模式进行块修改(Refedit/Refclose)

01

如下图，我们要对酒瓶这个块进行修改。
02

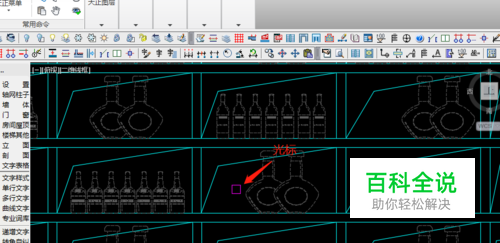

那我们就在命令行输入Refedit（进入块编辑）按空格键，接着命令行会提示“选择参照”，同时十字光标会变成矩形，如图：
03

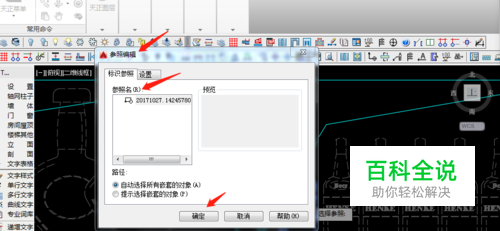

我们用矩形光标选中要修改的酒瓶块，系统会弹出块参照编辑对话框（这里需要注意一个问题，如果要修改的块没有含另外的块，参照名中只会显示一个块名，那直接按确定就行了，如果要修改块还含有其它的块，那我们要在参照名中选择真正要修改的块，再按确定）
04

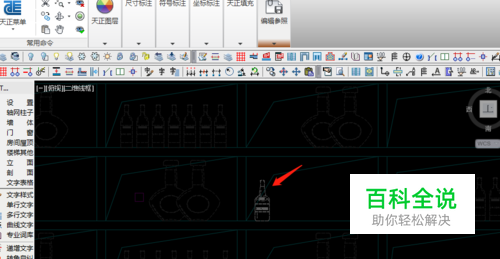

按确定后，CAD模形界面就进入块编辑界面，在整个界面内，除选中的块外，其它相同的块都会被隐藏，同时，与修改块不相干的东西都会变暗并且锁定无法编辑（也就是说，除了选中的块可以编辑外，其它的东西都不能编辑）。这样修改块好处多多，有整个图形做参照。
05

对块修改完之后，再在命令行中输入Refclose(关闭块编辑）空格键，便进入了CAD模形界面，到此时，块修改就完成。
