ai实例图文教程入门
进度条是UI设计中的常见元素，通常我们在引导用户进行操作步骤时会用上，而一个精致的进度条在增强用户体验方面发挥着不可小视的作用。今天我们要学习用AI来打造进度条，主要是AI里对于高光和阴影的制作技巧，动手开练吧。
方法/步骤1
- 01
一、制作背景 STEP 01 是谁说过，越简单越困难。这句话其实一点不矛盾。这个进度条看似非常简单，却需要我们在比例上严格把控，才会让它看上去尽显精致。这就需要我们运用好网格线。 打开AI新建一个宽600px高200px的文档，去掉“使新建对象与像素网格对齐”的选项，去掉这个选项就会让你在绘图的时候落笔更自由。其他参数请参见下图。
- 02

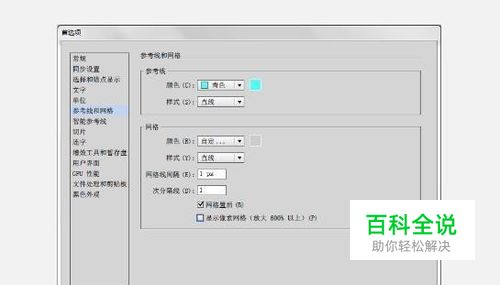

新建成功后，进入到【编辑>首选项>参考线和网格】，将网格线间隔设置为1px，次分割线设置为1。这里参数设置的意思就是让1个像素作为一个网格，这样组成网格线。 在绘图之前设置好网格有助于绘图中对于精确比例的把握，就像你有把精准的尺。这时，如果你还没有设置“显示网格”和“对齐网格”，那要尽快去视图中勾选这两项。
- 03

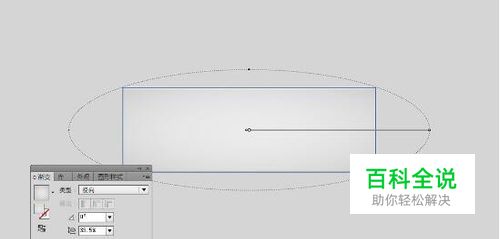

STEP 02 利用矩形工具，绘制一个和画板同等大小的矩形，填充浅灰色。然后再打开外观面板，在原有填色的基础上新增一个填色。新填色设置为渐变填充。渐变为径向渐变，渐变色的设置可以参考我的设置。
- 04

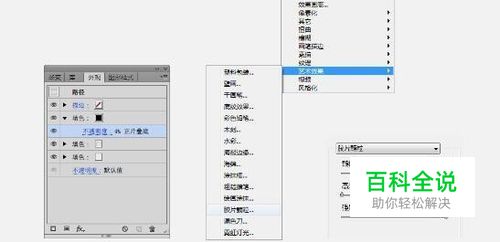

接下来要为背景增添一点颗粒感。保持背景矩形仍被选中，增加第三个填色，这次填色为黑色，然后把黑色填色层的透明度降为4%，混合模式设置为正片叠底。 然后进入【效果>艺术效果>胶片颗粒】，在设置面板中设置如下参数。颗粒效果带给整体感觉以典雅精致的感觉。下次你的项目里可以试试制作这样的背景。
方法/步骤2
- 01

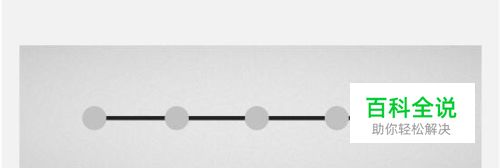

二、绘制进度条外形 STEP 03 首先，你可以将上一部分制作的背景锁定（ctrl+2），这样就不会在你接下来操作中影响到背景。 分别利用矩形工具和椭圆工具画上一条矩形和五个正圆。然后关闭“对齐网格”，进入【编辑>首选项>常规】，把键盘增量的参数设置为1px。
- 02

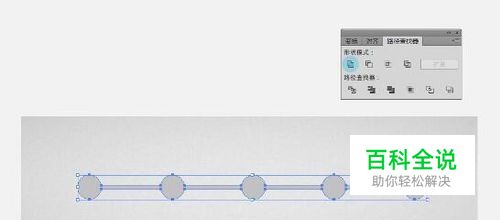

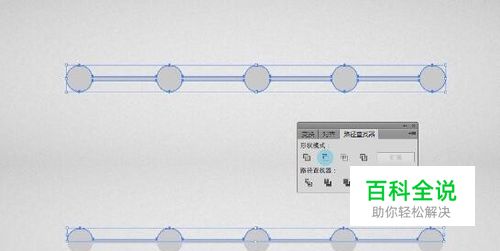

STEP 04 选中上一步所绘制的对象，打开路径查找器，点选形状模式中的联集模式。
方法/步骤3
- 01
三、高光和阴影 笔者一直觉得AI里打造阴影并不如PS中来得容易，除了应用投影效果，还需要其他的修饰，表达立体感。 STEP 05 首先让我们为目前所绘制的对象增加一个凹陷的层次感。先将现有对象复制两层放在顶部。然后选中最上一层，利用键盘方向键，往下移动1像素（还记得我们设置键盘增量为1px,道理就在此）。 选中最顶部的复制对象和在它下方的复制对象，然后进入到路径查找器中，点选减去顶层图标。
- 02

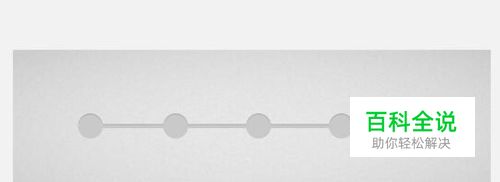

将这个减去顶层后的对象设置为黑色，透明度20%，混合模式为正片叠底。
- 03

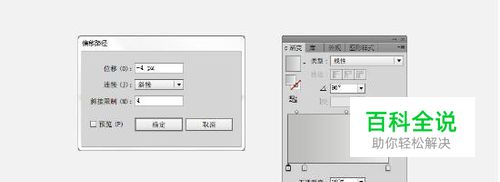

STEP 06 选中STEP04绘制的对象，然后进入【对象>路径>偏移路径】，在偏移路径中设置位移为-4px。将这个偏移后的对象填充改为渐变填充，渐变设置如下图所示。 你不一定要完全参考我的设置，但你需要记住一点，就是这时是为了给这个对象增添明暗过渡，严格来说我们的全局光是从上打到下，因此，在靠近光源的地方就较为明亮，反之则较为暗淡。有了高光和阴影，画面就会呈现立体感。
- 04

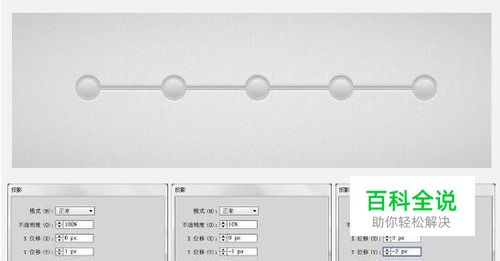

STEP 07 重新选中STEP04绘制的对象，进入【效果>风格化>投影】，分三次为它加上三个投影效果。同样是为了营造这个对象外围的高光和阴影。
- 05

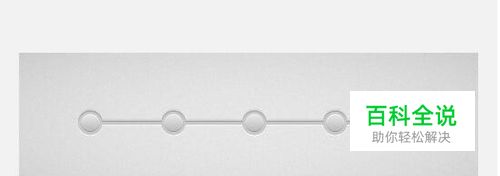

选中STEP06中绘制的对象，拷贝两次。运用STEP05的方式，将最顶部的拷贝层往下移动1个像素。再选中位于它下一层的拷贝层。运用路径查找器，点选减去顶层的图标。然后把减去顶层后对象设置为白色。
- 06

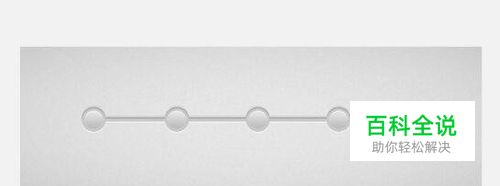

STEP 08 重新选中STEP06中绘制的对象，拷贝两次，将最顶部的拷贝层往上移动1个像素。再选中位于它下一层的拷贝层。运用路径查找器，点选减去顶层的图标。然后把减去顶层后对象设置为黑色，透明度降低为20%。
- 07

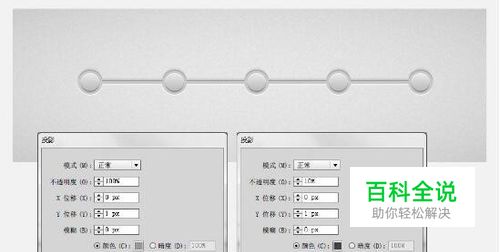

STEP 09 再次选中STEP06中绘制的对象，进入【效果>风格化>投影】，分别应用上以下两个投影效果。
方法/步骤4
- 01

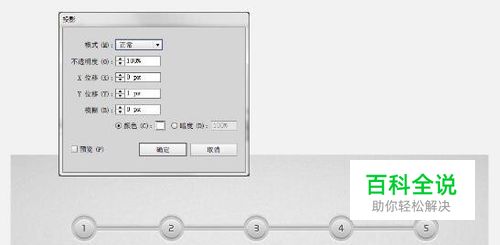

四、文字和其他元素 STEP 10 你可以为每个圆形按钮配上数字，或者一些相应的文字。再为此运用投影效果，保持整体的元素风格协调。
- 02

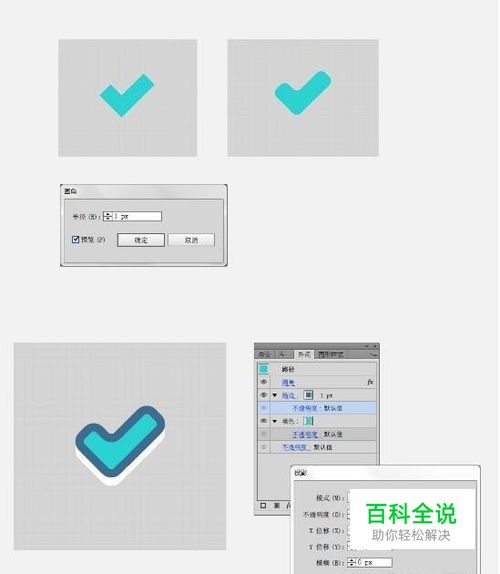

STEP 11 还可以增加一些小元素，例如画上一个勾，这个图标是为了标记用户已完成的步骤。先用矩形工具画上外形，再进入【效果>风格化>圆角】，将圆角半径设置为1px。接下为这个对象设置描边。一定记得设置完描边后要选中对象进行扩展。扩展后的对象再运用投影效果。投影的参数设置如下。
方法/步骤5
- 01

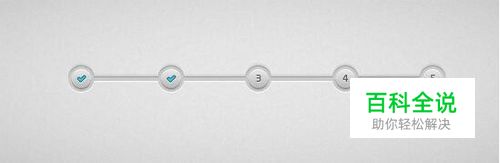

五、总结 进度条最终效果图：
- 02

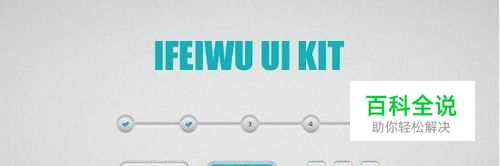

你还可以运用同样的原理设计出一整套同风格的UI KIT。
