autocad怎样利用输入坐标点来画线
有朋友问，怎样在autocad内直接输入坐标来进行画线呢？小编带你看看
操作方法
- 01

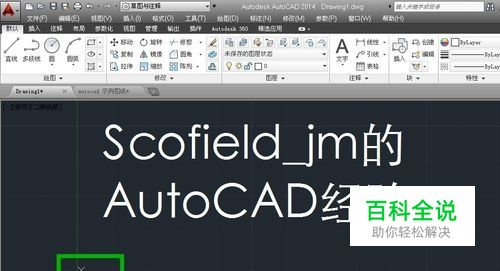

新建一个图形，可在其中找到X、Y轴及其相交点——原点所在位置（图中绿框）
- 02

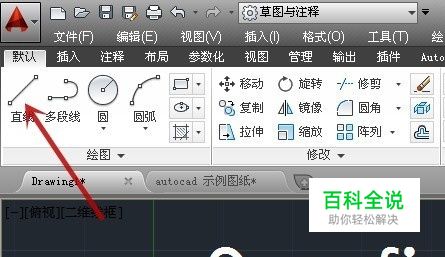

先点顶端工具栏中的“直线”命令（图中红色箭头所指） 也可以在键盘上输入“L”+空格 这个快捷命令进入画线命令
输入绝对坐标值
- 01

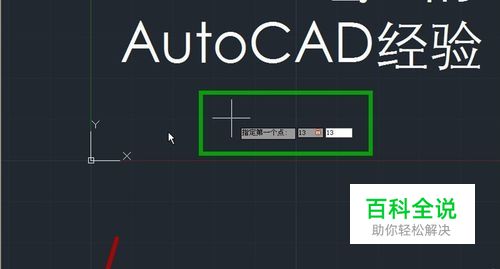

首先来看怎样输入绝对坐标值，绝对坐标是以原点为参考物的 点击了“直线”命令后，命令栏会提示输入第一点（图中红色箭头所指），输入“13,13”（图中绿框），表示画线的起点位置的X、Y轴距离原点都是13
输入有长度及角度的相对坐标值
- 01

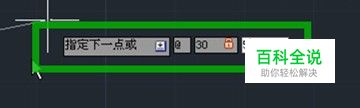

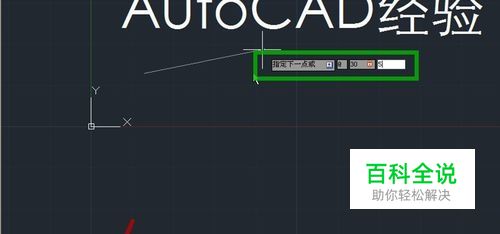

再在键盘上输入“@30<5”（图中绿框），表示画一条长度为30，与X轴的角度为5度的直线
- 02

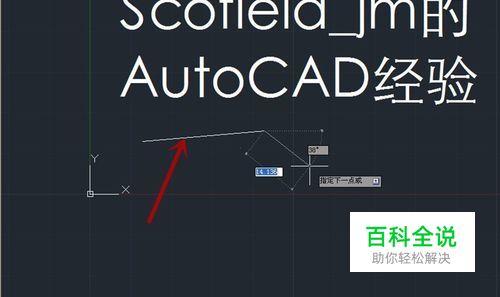

则得到画好的直线如下图中红色箭头所指
输入与X、Y轴有相对位置的相对坐标
- 01
再在键盘上输入“@66,-10”（图中绿框），表示以刚才所画直线的端点为原点（即起点），在X轴上偏移66，Y轴上向下偏移10，进行画线
- 02
则得到画好的直线如下图中红色箭头所指
- 03
对所画的两条直线进行相应的尺寸标注，与所输入的值符合
