同一个范围的面要素数据，由于获取的途径不同，其边界有可能无法完全重合。这时可以通过构建拓扑关系，来实现面要素边界的校正。

操作方法

01

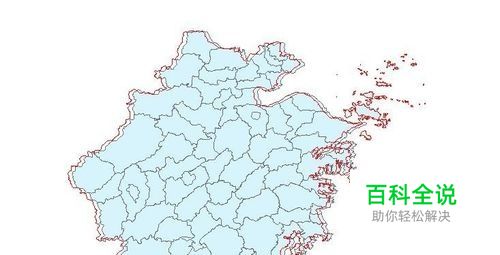

如图1，这是浙江省的省级面状数据和浙江的县级面状数据，这两部分数据无法重合在一起。
02

如图2，构建拓扑关系，要在地理数据库中操作。新建一个文件数据库，然后在下面新建一个要素类，把上述两个面状要素数据导入到这个要素类下面。
03

如图3，开始新建这个拓扑关系，在要素类上面右击，可以找到“新建”——“拓扑”。
04

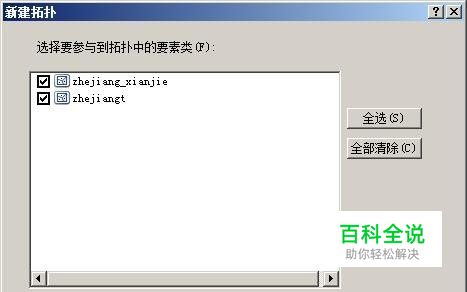

在新建拓扑时，设置好名字后，直接点击”下一步“，其中需要注意的地方是要选择参与到拓扑中的要素类。如图4。
05

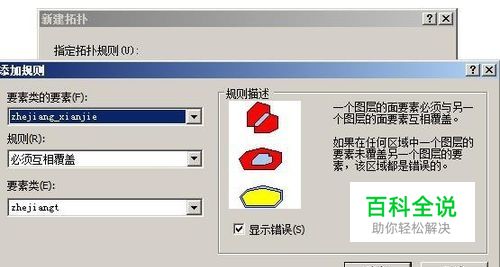

拓扑构建中，最重要的是添加拓扑规则；这里设置的规则是”两个图层必须相互覆盖“，如图5。
06

构建完拓扑后，会要求是否立即验证；这里可以立即验证，也可以稍后进行。如图6，在构建的拓扑上点击右键，可以发现"验证"。
07

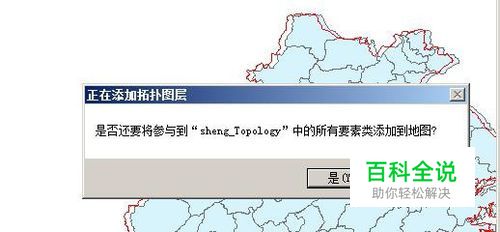

接着就可以把拓扑添加到这个图层中间，直接拖到工作空间中即可。这里会提醒是否添加要素类。如果选择"是"，上述的两个要素就会被添加到工作空间中。
08

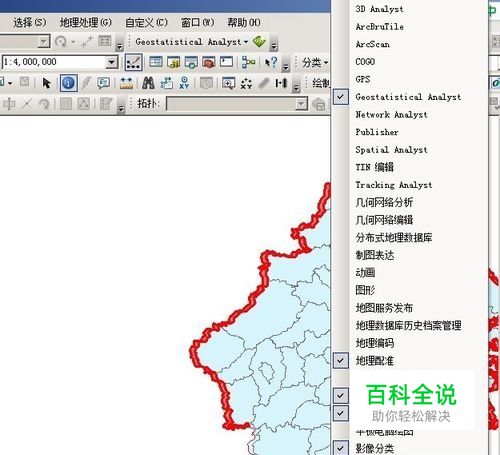

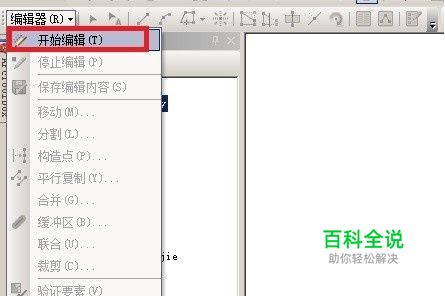

拓扑编辑专门有一个工具条，可以在菜单栏空白处右击，即可以调出这个"拓扑"工具条。我们会发现，这个工具条处于灰色不能用。这里需要打开编辑模式。具体见下图。
09

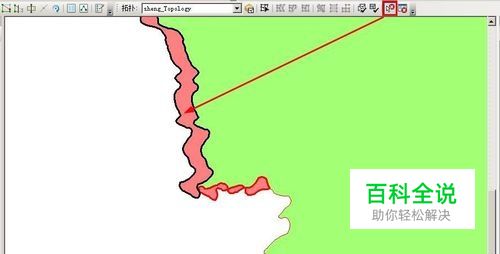

拓扑错误会在图层上面显示出来，其中有面、线、点三种错误；这里我们选择拓扑工具上的倒数第二个工具"修复拓扑错误"，点击这个显示错误的区域。如图9。
10

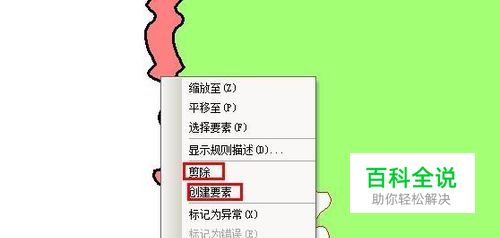

在这个错误上面点击右键，这里有两种修复方式："裁剪"或者"创建新要素"。由于规则是"必须相互覆盖"，因此这个裁剪就是减去多余的，而创建新要素则是补齐。
11

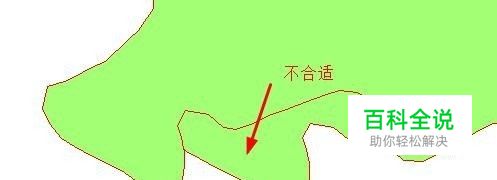

这里是以这个浙江省的省级边界为标准，那么这个县级数据某些地方必须要裁剪，某些地方要补齐。这里给出一种判断的方法：首先将这个省级图层添加到最上层，然后选择错误，并以创建新要素的方式修复。如果在省级图层上面新建的了一个要素，那么说明要进行裁剪，而不应该创建要素，如图10。如果没有新建，说明这个裁剪是合适的。
12

对于补齐的情况，就会在县级数据中新建很多的没有信息的数据，这样就需要我们进行编辑。我们可以根据裁剪合并实现。
