如何运用NX11进行有限元分析

NX11新鲜出炉,本篇主要讲述如何运用NX11进行有限元分析

操作方法

  • 01

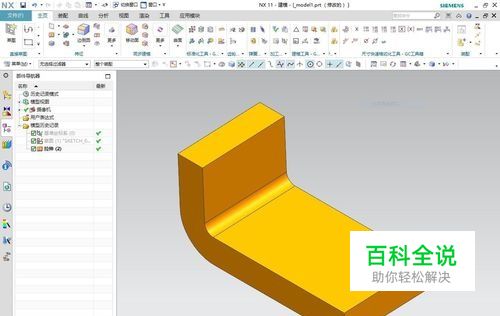

    打开NX11,进入建模模块,创建实体零件

  • 02

    点选应用模块-前/后处理,进入有限元分析模块

  • 03

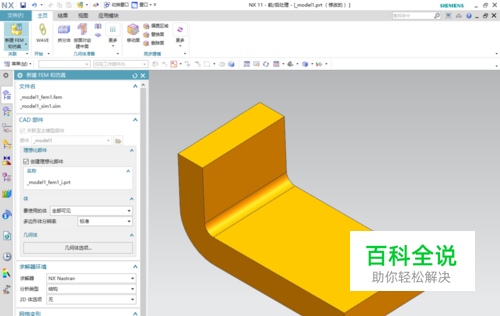

    新建FEM和仿真

  • 04

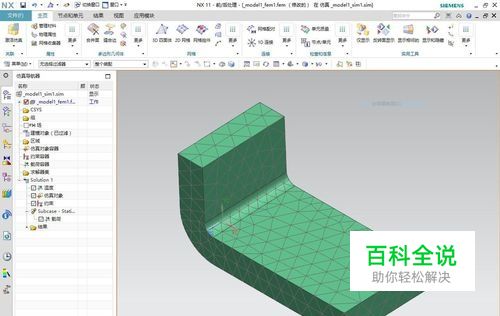

    指派材料、划分网格

  • 05

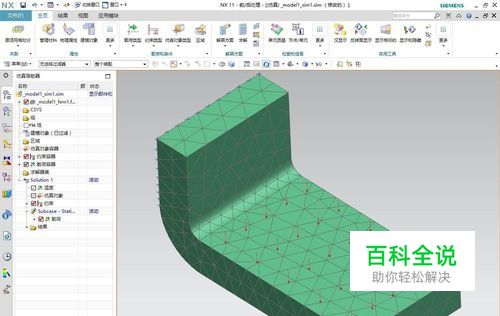

    施加边界条件

  • 06

    求解运算

  • 07

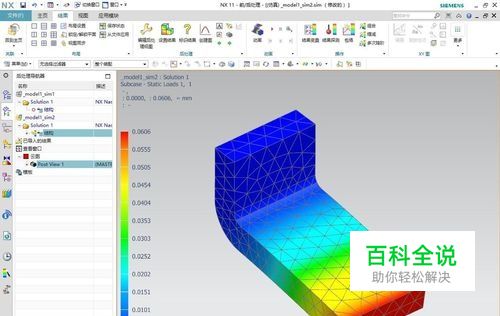

    观察结果
