交换机里面怎么划分VLAN

这里主要说的是交换机里面怎么划分VLAN,希望可以帮到有需要的人

操作方法

  • 01

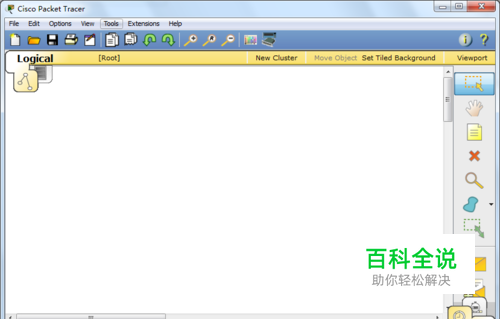

    首先打开可以编辑的并可以做网络拓扑的软件,并熟悉一下里面的构造,如下图所示:

  • 02

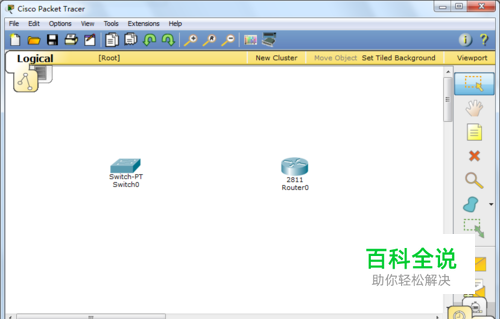

    然后拖出一台2811类的路由器和一台交换机,如下图所示:

  • 03

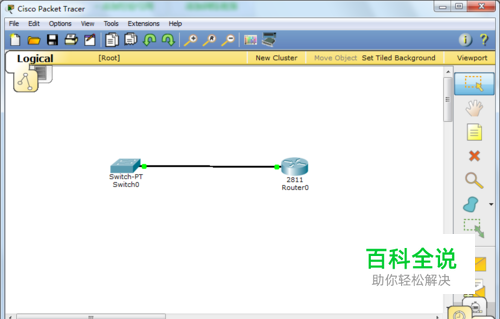

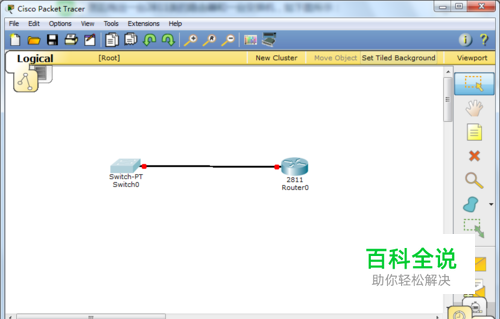

    利用线缆将两台网络设备连接起来,如下图所示:

  • 04

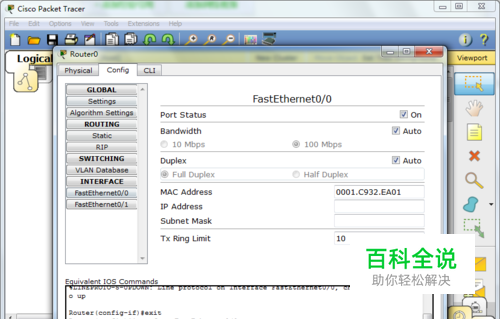

    将路由器上的f/0端口打开,如下图所示:

  • 05

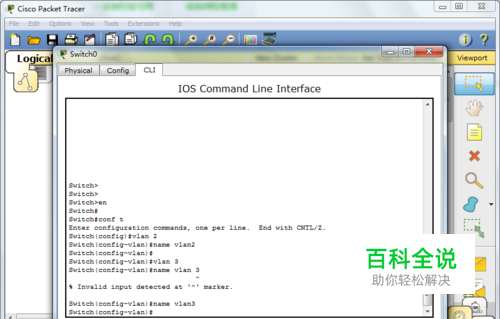

    创建一个VLAN 2,配置命令是: Switch#conf tEnter configuration commands, one per line.  End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#Switch(config-vlan) 如下图所示:

  • 06

    创建VLAN 3,配置命令是: Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3 如下图所示:
