如何在hypermesh中为ansys关联材料、单元等属性【百科全说】

在hypermesh与ansys联合仿真时候，用hypermesh创建ansys格式求解文件需要为ansys中零部件模型创建材料属性、单元属性、实常数属性。
其实并不复杂，下面介绍详细步骤。

操作方法

01

先在hypermesh中创建单元属性。单击图示按钮创建，注意这里这里不进行展开介绍，如果是shell单元需要为其设置实常数，而这里是solid单元，不需创建实常数，单击“create”就好，如果是shell单击“create edit”编辑实常数。
02

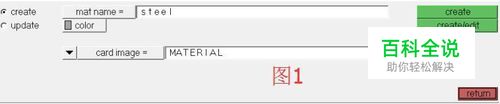

接着在hypermesh中创建材料属性。通过单击图示按钮定义材料属性，打开设置界面如图1所示，单击“creat/edit”，进入材料参数设置界面，如图2所示，依次设置密度、弹性模量、泊松比。
03

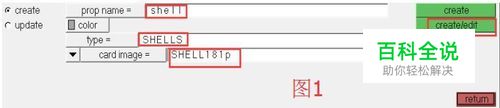

接下来创建壳单元实常数属性，单击图示按钮，打来图1所示设置界面，设置如图所示，选择SHELL181单元，单击create/edit打开，实常数参数设置界面如图2所示，设置TK（1）为3，表示壳单元厚度为3mm，其他保持默认，单击“return”返回，实常数属性创建完成。
04

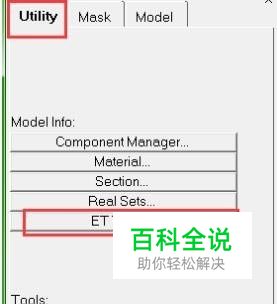

接下来创建单元属性，通过“Utility”选项卡中“ET Type”创建SHELL181单元属性。详细过程如图所示。
05

接着需要将相应属性与结构网格部件关联。通过图1中“Component Manager”将单元属性及实常数属性及材料属性赋给“mesh”部件，打开“Component Manager”如图2所示。
06

通过图1左上角Table>Editable将“Component Manager”设为可编辑状态。
07

选中“mesh”部件，如图2所示，图中“ET Ref No”、“Real Set No”、“Mat Set No”分别为单元属性、实常数属性、材料属性设置，“Section Set No”为梁单元截面属性设置，这里用不到。
08

这里只演示单元属性赋予，其他“Real Set No”、“Mat Set No”类似，选择“ET Ref No”，设置如图3所示，单击Set，弹出对话框，选择“Yes”，则单元属性赋予完成。
09

至此HYPER MESH中为ansys格式下网格部件创建并关联属性完成，如果不准备在HYPER MESH为模型施加约束及载荷（在ansys中施加）等，则可以导出模型文件。
