AutoCAD教程:[15]编辑样条曲线的使用方法

编辑样条曲线:修改定义样条曲线的数据,例如,控制点的编号和权值,拟全公差以及起点和终点的切线。

操作方法

  • 01

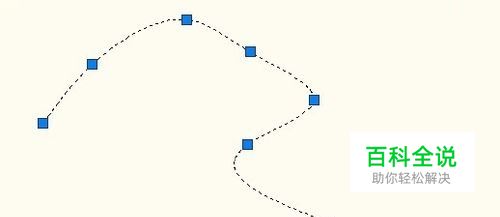

    如果较为简单的样条曲线编辑,可直接点击样条曲线,

  • 02

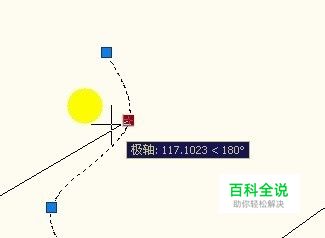

    然后去拉动上面的夹点。

  • 03

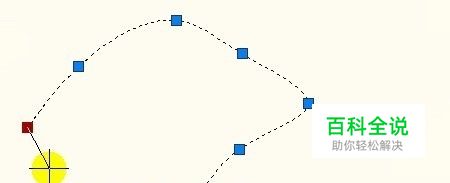

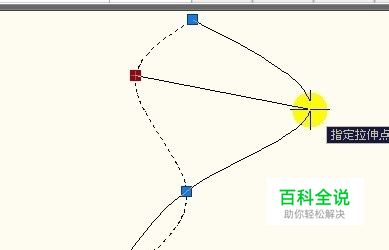

    例如拉动以下夹点,改变样条曲线的形状。

  • 04

    这是简单的样条曲线的修改。

  • 05

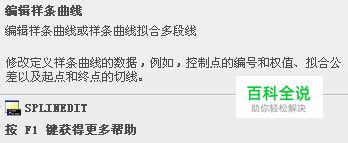

    如果要进行复杂的修改,需要使用工具栏上的编辑样条曲线。

  • 06

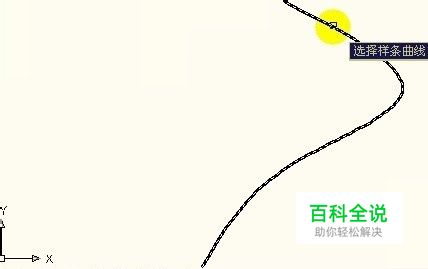

    系统要求对样条曲线进行选择:

  • 07

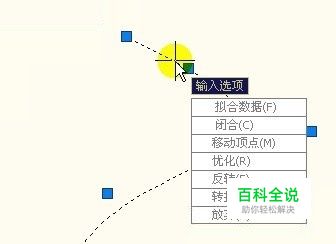

    点选后,提示多项命令提示:

  • 08

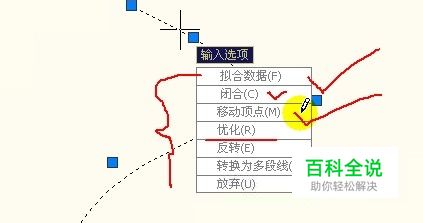

    此经验中,主要说明上面四项:拟合数据、闭合、移动顶点,优化。

  • 09

    拟合数据,可以让样条曲线,如果没有画完,可以接着画下去。点击拟合数据,使用添加,

  • 10

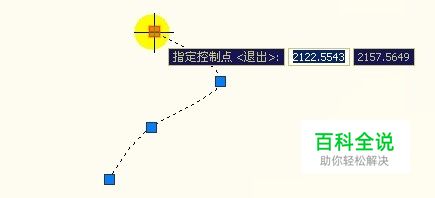

    选择控制点:

  • 11

    选好顶点之后,可以继续画样条曲线。

  • 12

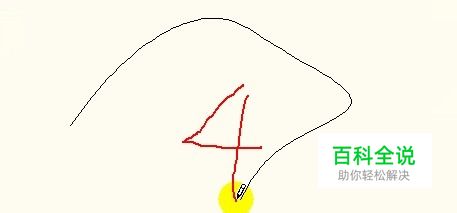

    画完之后,需要按4次空格退出。

  • 13

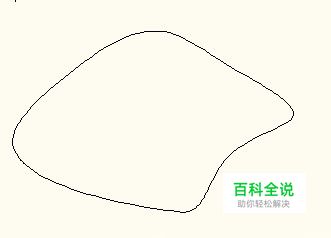

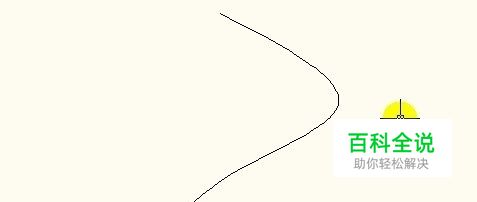

    闭合,很简单,指的是首尾相接,如果使用,生成图像如下图。

  • 14

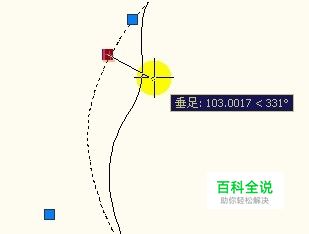

    移动顶点,是与刚才始所说的拉动夹点是一样的。

  • 15

    优化,指的是在样条曲线上,添加更多的夹点,

  • 16

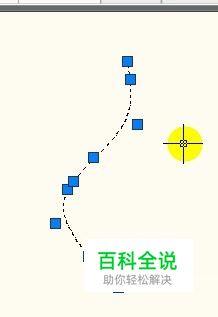

    如下图,在样条曲线上,增加需要的夹点。

  • 17

    增加之后,可以点击一下,夹点明显,加多了,

  • 18

    可以控制夹点进行样条曲线修改。
