什么是CAD的标注特征比例？【百科全说】

行业或单位对标注的箭头、文字、尺寸线的这些外观尺寸都是有要求的，比如要求字高为2.5或3等等。在CAD中虽然可以1:1绘图，但很难以1：1打印，尤其是工程建筑或地形图，打印比例可能是1:100、1：200甚至更大。为了保证打印出来能满足要求，我们必须对标注的外观尺寸进行相应倍数的放大。但我们没有必要再标注样式中一项项地去调整各种元素的尺寸，只需要设置一个比例就好了，这个比例就是标注特征比例。

在标注样式中设置标注特征比例

01

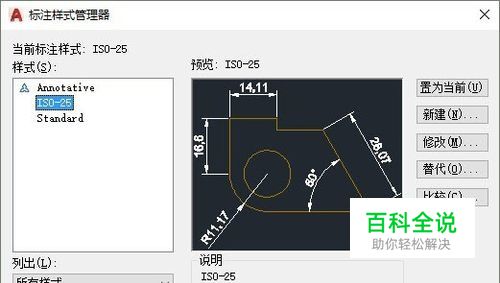

在标注样式中设置标注特征比例是比较常规的方法，我们可以按行业或单位要求创建一个标准的标注样式，保存到模板（样板）文件（*.dwt）中，当我们绘制不同比例的图纸时，只需利用原有样式创建一个新样式，然后设置一下标注特征比例就好。在CAD的公制的模板文件acadiso.dwt中保存了几种标注样式，下面我们就以ISO-25标注样式为基础创建几种不同特征比例的标注样式并看一下实际效果。输入D，回车，打开标注样式管理器，如图所示。
02

在左侧的样式列表中选中ISO-25，单击"新建"按钮，以此样式为基础，建立一个ISO-25(2)的标注样式，如图所示。
03

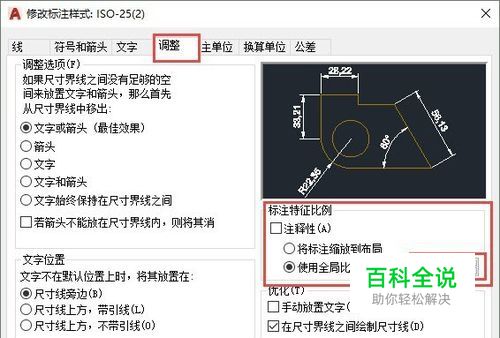

在“新建标注样式”对话框中单击继续按钮，进入新建标注样式：ISO-25 (2)对话框，单击顶部的“调整”选项卡，找到“标注特征比例”选项组，在使用全局比例中输入2，如图所示。
04

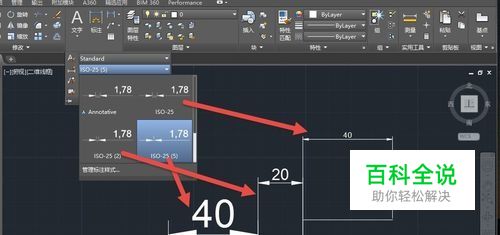

单击“确定”按钮，完成新标注样式的定义。重复上面的操作步骤，再新建一个标注特征比例为5的标注样式ISO-25 (5)后关闭标注样式管理器对话框。再图中绘制几个简单的图形，我们分别用三种ISO-25的标注样式标注尺寸，观察几个标注样式的区别。
05

通过这样的比较，我们就可以知道标注特征比例的作用了。

利用变量修改标注特征比例

01

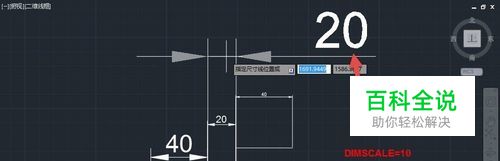

如果只是需要临时使用几个不同标注特征比例的标注，我们可以通过设置变量来临时改变标注样式的标注特征比例，这个变量是DIMSCALE。继续上面的练习，将标注样式ISO-25 (2) 设置为当前标注样式，输入DIMSCALE，回车，输入10，回车。再次对中间的尺寸进行标注，如图所示。
02

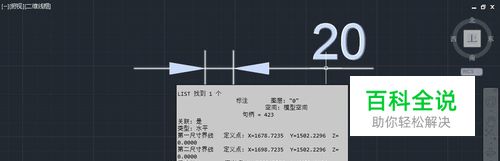

这个标注虽然使用的是样式ISO-25 (2)，但使用了不同的标注特征比例，此时如果我们进入标注样式管理器中调整标注样式的特征比例，此标注不会跟随变化。选中新创建的标注，输入LI，回车，查看标注的参数，我们可以看到此标注被单独修改了哪些参数，如图所示。
03

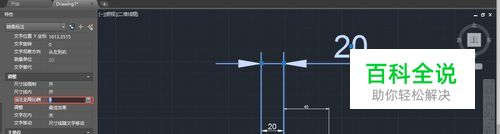

如果只需要修改某个标注的特征比例，也可以选中标注后，打开特性面板（CTRL+1)，再特性面板中输入新的标注特征比例。

将标注缩放到布局

01

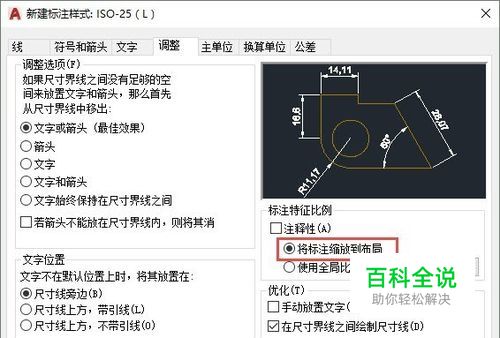

如果我们利用布局空间打印图纸，同一个标注不会出现再两个不同比例的视口中的话，我们可以将标注特征比例设置为“将标注缩放到布局”。输入D，回车，打开标注样式对话框，新建一个ISO-25（L）的标注样式，将标注特征比例设置为将标注缩放到布局，如图所示。
02

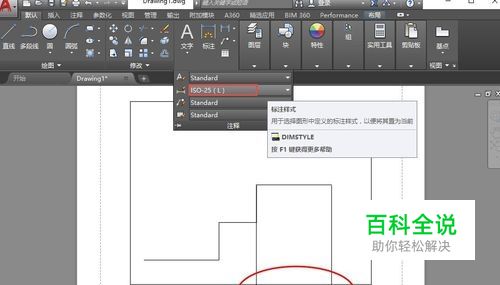

为了更方便观察，将已创建的标注都删除。单击底部的布局1标签，切换到布局1，将当前标注样式设置为ISO-25（L），先直接在布局空间捕捉视口中图形标注一个尺寸，如图所示。
03

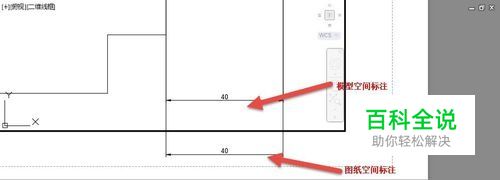

在视口中双击，进入模型空间，再次标注同一个尺寸。标注完我们会发现，视口比例并不是1：1，但在图纸空间和模型空间标注的特征尺寸是完全相同的。

注释性

01

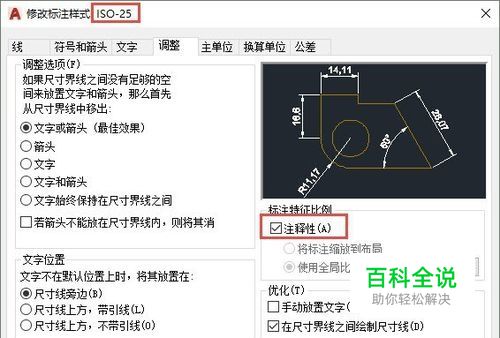

注释性是CAD高版本才有的功能，就是为了适应多比例绘图的需要的，文字、标注、填充、图块等对象都可以设置注释性。设置了注释性的对象会随着视口比例自动变化。比如默认的标注样式ISO-25，我们只要让标注特征比例设置为注释性，然后添加需要显示视口的比例，就可以在布局不同比例视口显示相同的大小，这在多比例混排打印的时候非常方便。这个比较复杂，下面我们简单看一下。输入D，回车，选择ISO-25，单击“修改”按钮，将ISO-25的标注特征比例设置为使用注释性。
02

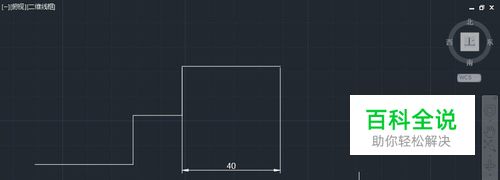

将ISO-25设置为当前标注样式，然后创建一个注释比例为1：1的标注，如图所示。
03

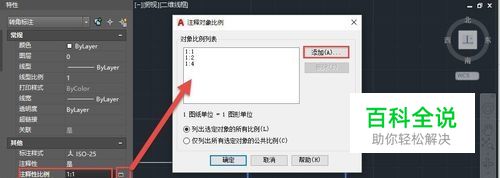

打开特性面板（CTRL+1），选中标注，找到注释性比例栏，单击后面的按钮，打开“注释对象比例”对话框，在对话框中添加1：2，1：4两种比例，如图所示。
04

切换到布局，用VPROTS命令创建三个视口，视口比例和注释比例分别设置为1：2、1：4、1：5，然后观察标注的显示效果。
05

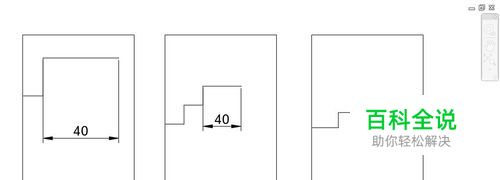

标注的对象比例列表中有1：1、1：2、1：4，所以当视口的注释比例为1：2和1：4的视口中标注是可以显示的，而且看到图形由于比例不同，显示的大小不一样，但两个视口中标注的文字和箭头是一样大的。而注释比例为1：5的视口中标注可以设置为不显示，也可设置为显示，可以用底部状态的按钮来控制，如图所示。

小结

01

绘图中各种比例问题确实是比较困扰的问题，不光不同图上比例不同，有时同一张图上也会包含多种比例，CAD软件为了应对不同用户的不同需求，提供了多种方式来设置标注特征比例，我们可以根据自己的实际情况选用合适的方式。注释性是高版本增加的新功能，在多比例布图时比较方便，如果一张图只有单一比例，可以不必使用。注释性这里只是简单介绍了一下，以后有机会再单独介绍注释性。
