CAD绘图环境之如何设置图形单位

CAD是一款编辑、查看软件,具有强大的图形绘制功能,广泛应用于建筑,机械,电子等领域。
下面介绍CAD绘图环境之如何设置图形单位。

操作方法

  • 01

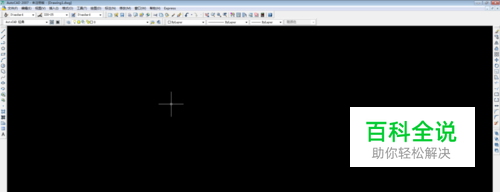

    首先,打开下载完成的CAD制图软件,如图所示。

  • 02

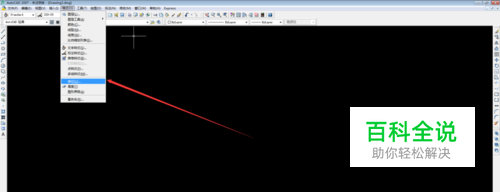

    选择“菜单栏”中的“格式”“单位”菜单命令,如图所示。

  • 03

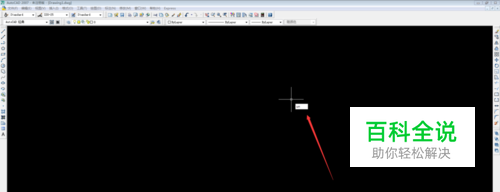

    也可以动态输入"UN“,得到图形单位对话框。

  • 04

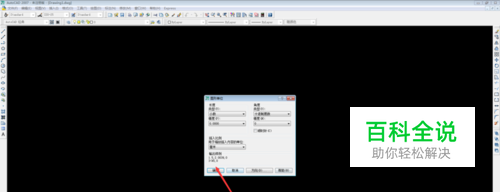

    在打开的图形单位窗口,选择长度”类型“进行设置,如图所示。

  • 05

    选择长度“精度”进行设置,如图所示。

  • 06

    选择角度"类型“”十进制度数“进行设置,如图所示。

  • 07

    选择”角度“”类型“”精度“进行设置,如图所示。

  • 08

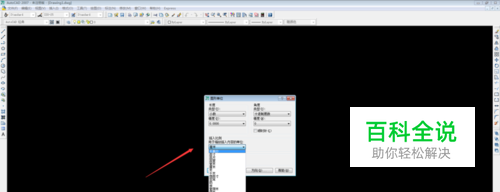

    选择”插入式的缩放单位“对“用于缩放插入内容的单位”进行设置,如图所示。

  • 09

    选择“方向”进行设置,如图所示。

  • 10

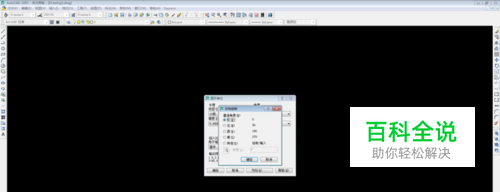

    在打开的新的窗口进行“方向控制”的设置,如图所示。

  • 11

    点击“确定”按钮,完成对图形单位的设置。
